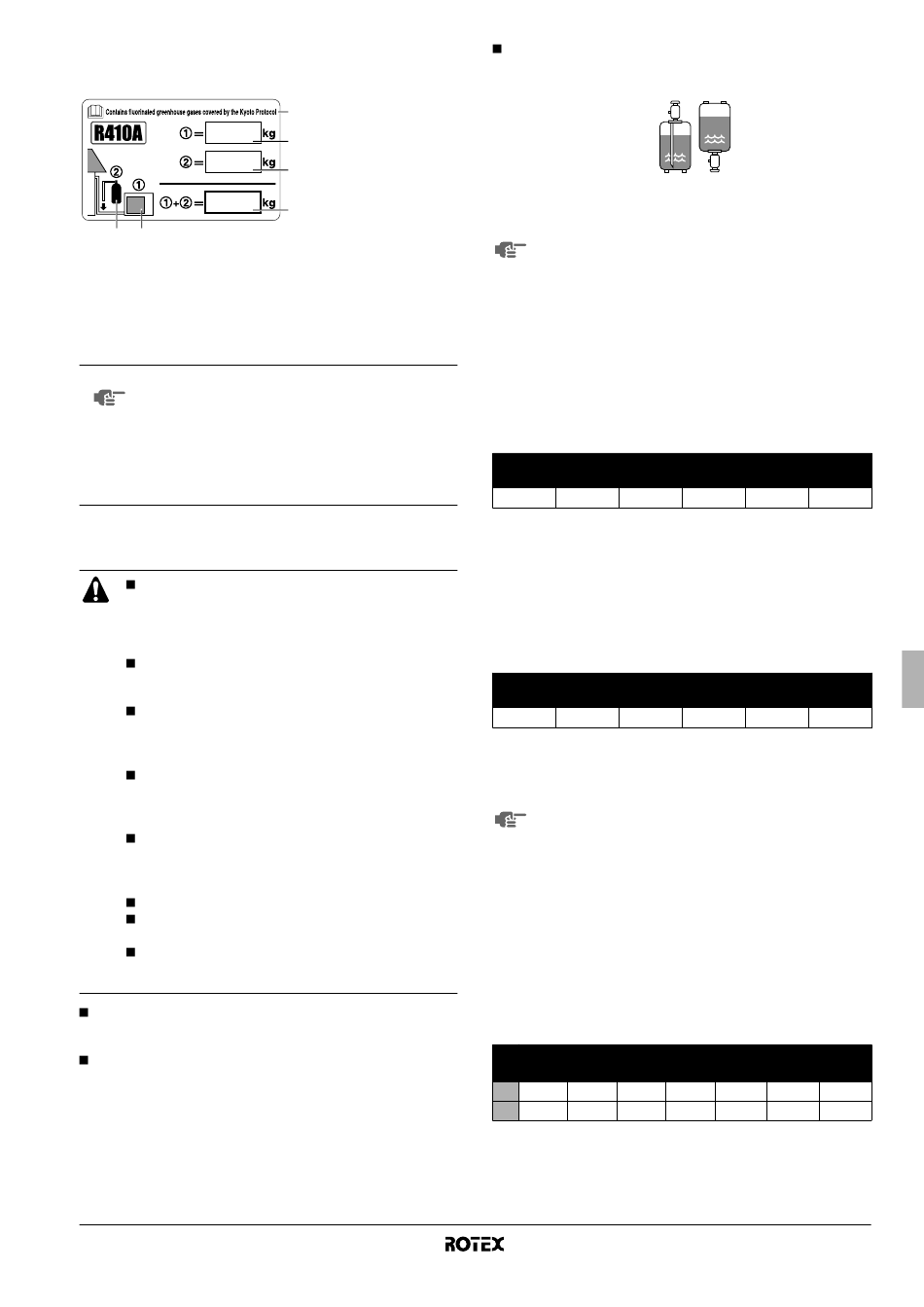

Das ausgefüllte Etikett muss im Inneren in der Nähe der Kältemittel-
Einfüllöffnung angebracht werden (z.B. auf der Innenseite der
Wartungsblende).
6 5
HINWEIS Die nationale Implementierung von EU-Vorschriften in
Bezug auf bestimmte fluorierte Treibhausgase kann es
erforderlich machen, auf der Einheit die Informationen
in der entsprechende Nationalsprache zu geben.
Darum ist zusätzlich
Treibhausgase mitgeliefert, das mehrsprachig ist.
Illustrierte Instruktionen zur Befestigung befinden sich
auf der Rückseite des Etiketts.
Vorsichtsmaßnahmen und allgemeine Richtlinien
Wenn es bei der Wartung des Systems erforderlich ist,
das Kältemittelsystem
Behandlung und das Ablassen des Kältemittels
gemäß der lokal geltenden Vorschriften und Gesetze
erfolgen.
Das Kältemittel kann nicht aufgefüllt werden, solange
die bauseitige Verkabelung noch nicht abgeschlossen
ist.
Kältemittel darf nur eingefüllt werden, wenn die
Dichtheitsprüfung
durchgeführt worden sind (siehe "Dichtheitsprüfung
und Vakuumtrocknung" auf Seite 9).
Beim Befüllen eines Systems muss darauf geachtet
werden, dass die maximal zulässige Füllmenge nicht
überschritten wird. Sonst kann es zu starken
Beeinträchtigungen des Systems kommen.
Es muss unbedingt darauf geachtet werden, dass nur
das geeignete Kältemittel (R410A) eingefüllt wird. Bei
Einfüllen ungeeigneter
Explosions- und Unfallgefahr.
Kältemittelbehälter langsam öffnen.
Tragen Sie beim Einfüllen von Kältemittel immer
Schutzhandschuhe, und schützen Sie Ihre Augen.
Schließen Sie bei eingeschaltetem Strom stets die
Frontblende, wenn Sie das Gerät verlassen und
dieses unbeaufsichtigt bleibt.
Bei dieser Einheit muss entsprechend der Länge der vor Ort
angeschlossenen Rohrleitungen
nachgefüllt werden.
Achten Sie darauf, die
angegebenen Menge Kältemittel (in flüssigem Zustand) zu
füllen. Da es sich bei R410A um ein gemischtes Kältemittel
handelt, verändert sich seine Zusammensetzung, wenn es in
gasförmigem Zustand eingefüllt wird. Ein normaler Betrieb kann
dann nicht mehr gewährleistet werden.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
4PW50202-1
1 werkseitige Kältemittel-
4
befüllung des Produktes:
siehe Typenschild der
1
Einheit
2 zusätzliche am
2
Montageort befüllte
Kältemittelmenge
3 gesamte
3
Kältemittelbefüllung
4 Enthält fluorierte
Treibhausgase, die durch
das Kyoto-Protokoll
abgedeckt werden
5 Außeneinheit
6 Kältemittelzylinder und
Sammelleitung für die
Befüllung
ein Etikett für fluorierte
zu öffnen, muss die
und die Vakuumtrocknung
Substanzen besteht
zusätzliches Kältemittel
Flüssigkeitskreislauf mit der
Vor dem Einfüllen den Kältemittelbehälter daraufhin prüfen, ob
er ein Absaugrohr hat oder nicht. Den Behälter in die
entsprechende Lage bringen.
Einfüllvorgang bei einem
Behälter mit Absaugrohr
Beim Einfüllen des flüssigen
Kältemittels steht der
Behälter aufrecht.
Zusätzlich erforderliches Kältemittel kalkulieren
Als Rohrleitungslänge gilt die Länge der Rohrleitung, in
der das Gas oder die Flüssigkeit in einer Richtung am
weitesten transportiert wird.
Für Modell V3
Beträgt die Rohrleitungslänge weniger als 30 m, ist kein zusätzliches
Nachfüllen von Kältemittel erforderlich.
Wenn die Rohrleitungslänge aber weniger als 5 m beträgt, ist ein
komplettes Wiederauffüllen
"Vollständige Neubefüllung" auf Seite 10.
Liegt die Rohrleitungslänge über 30 m, muss zusätzliches Kältemittel
eingefüllt werden. Siehe dazu die Angaben in der Tabelle unten.
Tabelle 1: Zusätzliches Befüllen mit Kältemittel <Einheit: kg>
Rohrleitungslänge Kältemittel
3~5 m 5~30 m 30~40 m
(a) (b)
0,5
(a) Erforderliche Menge bei Neubefüllung: siehe "Vollständige Neubefüllung" auf
Seite 10.
(b) Zusätzliches Nachfüllen nicht erforderlich
Für Modell W1
Beträgt die Rohrleitungslänge weniger als 10 m, ist kein zusätzliches
Nachfüllen von Kältemittel erforderlich.
Liegt die Rohrleitungslänge über 10 m, muss zusätzliches Kältemittel
eingefüllt werden. Siehe dazu die Angaben in der Tabelle unten.
Tabelle 2: Zusätzliches Befüllen mit Kältemittel <Einheit: kg>
Rohrleitungslänge Kältemittel
3~10 m 10~30 m 30~40 m
(a)
1 1,5
(a) Zusätzliches Nachfüllen nicht erforderlich
Vollständige Neubefüllung
Vor dem Neuauffüllen auch beim internen Rohrsystem die
Vakuumtrocknung durchführen.
Service-Stutzen benutzen. NICHT die Service-Stutzen auf
den Absperrventilen benutzen (siehe "Handhabung des
Absperrventils" auf Seite 7), weil von diesen Anschlüssen
aus eine ordnungsgemäße
möglich ist.
Das Rohrleitungssystem der Außeneinheiten ist mit
1 Anschluss versehen. Er befindet sich zwischen Wärme-
tauscher und 4-Wege-Ventil.
Sollte eine vollständige Neubefüllung erforderlich sein (nach der
Beseitigung eines Lecks usw.), entnehmen Sie der Tabelle unten,
welche Menge an Kältemittel erforderlich ist.
Tabelle 3: Gesamtfüllmenge <Einheit: kg>
Kältemittel-Rohrleitungslänge
3~10 m 10~20 m 20~30 m 30~40 m 40~50 m
V3 2,7 3,2 3,7
W1 2,95 3,45 3,95
Einfüllvorgang bei einem
Behälter ohne
Absaugrohr
Beim Einfüllen steht der
Behälter mit dem flüssigen
Kältemittel auf dem Kopf.
der Einheit erforderlich. Siehe
40~50 m 50~60 m 60~75 m
1,0 1,5 2,0
40~50 m 50~60 m 60~75 m
2 2,5 3,0
Dazu den internen
Vakuumtrocknung nicht
50~60 m 60~75 m
4,2 4,7 5,2 5,7
4,45 4,95 5,45 5,95
