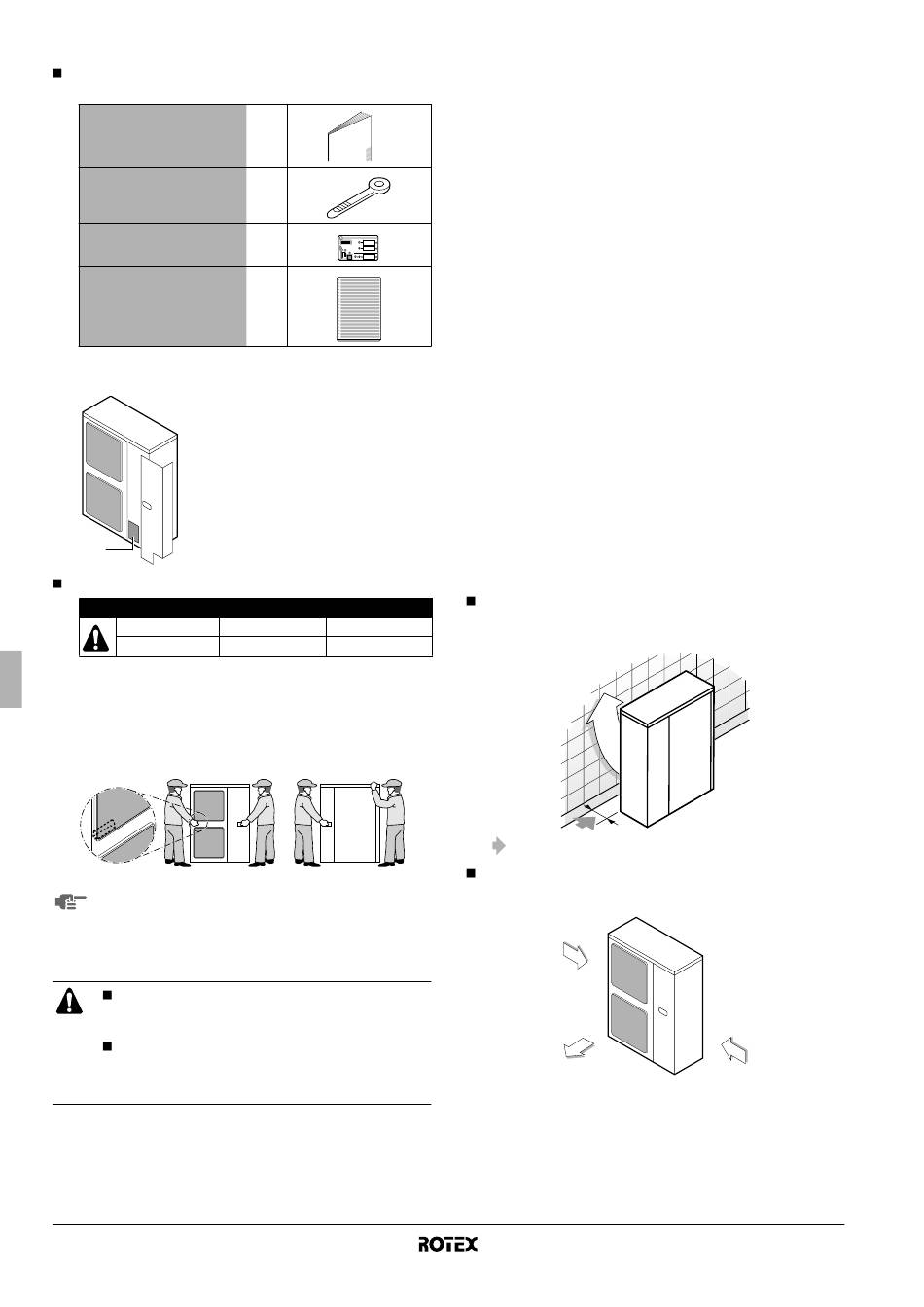

Zubehör
Überprüfen Sie, ob die beiliegenden Zubehörteile Ihrer Einheit
beiliegen.
Installationsanleitung
Kabelbinder
Etikett für fluorierte
Treibhausgase
Mehrsprachiges Etikett für
fluorierte Treibhausgase
Siehe nachfolgende Abbildung bezüglich der Positionen der
Zubehörteile.
1
1
Mögliche Optionen
RRHQ_V38 + W18
RRHQ_V3 + W1
(a) Es ist untersagt, die beiden Optionen miteinander zu kombinieren.
Handhabung
Heben Sie die Anlage an den Griffen auf der linken und rechten Seite
an - siehe Abbildung unten. Fassen Sie das Gerät an den Ecken.
Nicht am Lufteinlass fassen, das Gehäuse könnte deformiert werden.
Nicht den Lufteinlass oder die Aluminiumrippen berühren.
Verletzungsgefahr!
A A
USWAHL DES UFSTELLUNGSORTES
Achten Sie darauf entsprechende Maßnahmen zu
ergreifen, um zu verhindern, dass die Außeneinheit
von Kleintieren als Unterschlupf verwendet wird.
Kleintiere, die in Kontakt mit Elektroteilen kommen,
können Funktionsstörungen, Rauch oder Brand
verursachen. Weisen Sie den Kunden darauf hin, den
Bereich um die Einheit sauber zu halten.
Installationsanleitung
3
1
2
1
1
Zubehör
Geheizte Platte Ablaufstutzen
Standard Benutzung untersagt
(a)
Optionales Kit Optionales Kit
1 Wählen Sie einen Aufstellungsort, der die folgenden Voraus-
setzungen erfüllt und von Ihrem Kunden genehmigt worden ist.
- Gut belüftete Plätze.
- Plätze, an denen die Anlage keine Nachbarn belästigen
kann.
- Plätze, die dem Gewicht und den Vibrationen der Anlage
mühelos standhalten und an denen die Anlage auf ebener
Fläche aufgestellt werden kann.
- Orte, an denen weder entflammbare Gase austreten noch
andere Stoffe auslaufen können.
- Plätze, an denen ausreichend Freiraum für die Wartung der
Anlage vorhanden ist.
- Plätze, an denen die Rohrleitungen und Kabel der Innen-
und Außengeräte die zulässige Länge weder über- noch
unterschreiten.
- Orte, an denen aus der Einheit auslaufendes Wasser keinen
Schaden anrichten kann (z.B. im Falle eines verstopften
Abflussrohrs).
- Plätze, die vor unmittelbaren Niederschlägen geschützt sind.
2 Bei Installation der Einheit an einem sehr windigen Ort sind
folgende Punkte zu beachten.
Starke Winde von 5 m/Sek. oder mehr, die von außen gegen
den Luftauslass des Außengeräts blasen (ausgeblasene Luft
wird herausgesaugt), können einen Kurzschluss verursachen,
was folgende Konsequenzen haben kann:
- Verminderte Betriebskapazität.
- Häufige Frostbildung während des Heizbetriebs.
- Betriebsunterbrechung aufgrund zu hohen Drucks.
- Bei starkem Wind, der kontinuierlich gegen die Vorderseite
des Geräts bläst, kann der Ventilator so stark beschleunigt
werden, dass er bricht.
Siehe die Abbildungen, die die Aufstellung dieser Einheit an
einem Platz mit vorhersehbarer Windrichtung zeigen.
Stellen Sie die Einheit so auf, dass die Luftauslassseite einer
Gebäudewand, einem Zaun oder einer Windschutzwand
zugewandt ist.
(a)
Stellen Sie sicher, dass ausreichend Platz für die
Aufstellung der Einheit vorhanden ist
Richten Sie die Luftauslassseite im korrekten Winkel zur
Windrichtung aus.
Starker Wind
Ausgeblasene
Luft
3 Legen Sie einen Wasserablaufkanal rings um das Fundament
an, damit Abwasser von der Einheit ablaufen kann.
4 Wenn der Wasserablauf der Einheit ein Problem darstellt,
installieren Sie die Einheit auf einem Fundament aus Beton-
blöcken o.ä. (maximale Höhe des Fundaments: 150 mm).
Starker Wind
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
4PW50202-1
