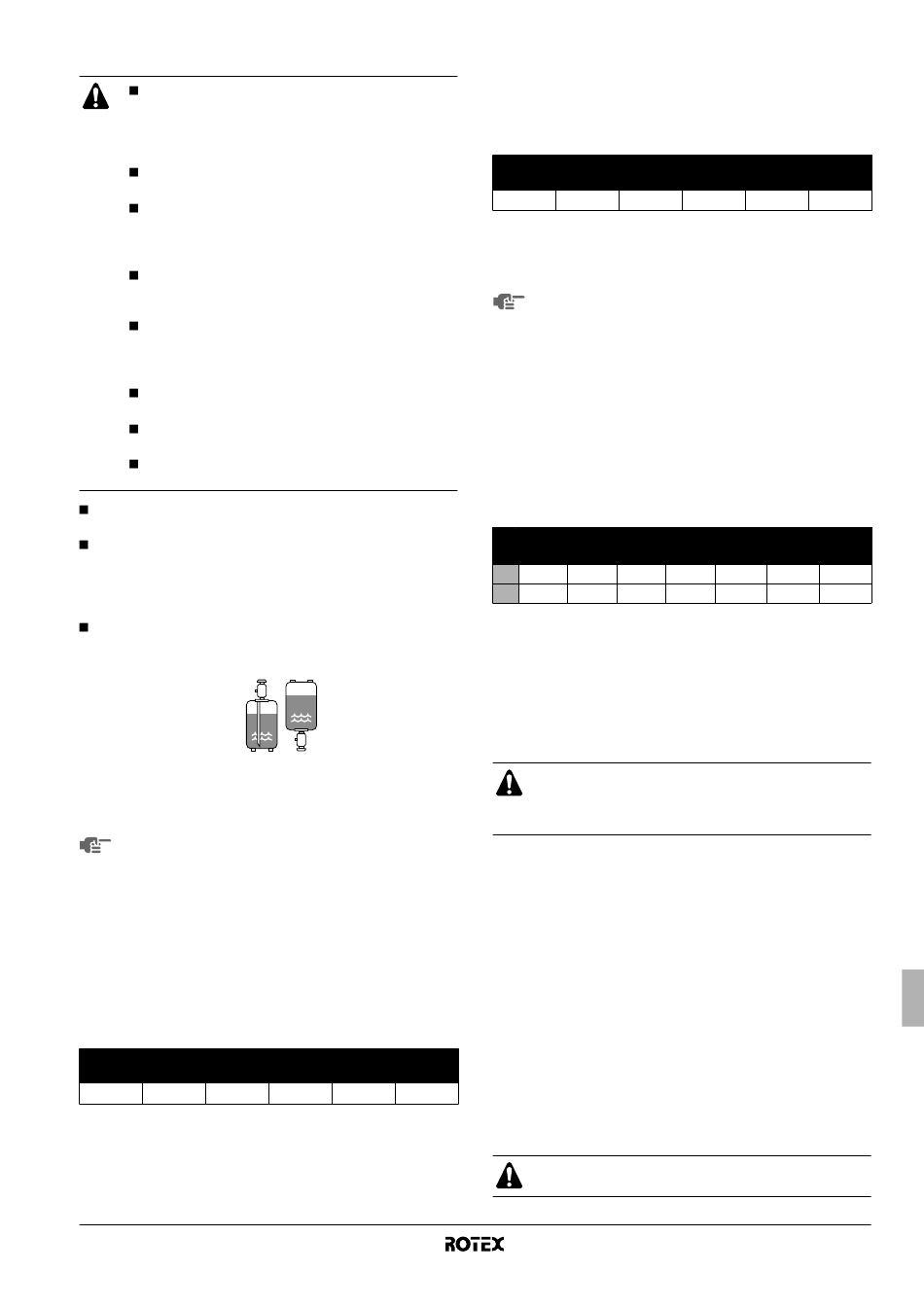

Precauciones y recomendaciones generales
Cuando sea necesario
refrigeración por razones de mantenimiento, el
tratamiento y evacuación del refrigerante deberá
realizarse de acuerdo con las normas locales y
nacionales aplicables.
El refrigerante no puede cargarse hasta que se haya
terminado de instalar el cableado de obra.
Sólo debe cargarse refrigerante después de haber
efectuado la prueba de fugas y el secado por vacío
(ver "Prueba de fugas y deshumidificación por vacío"
en la página 9).
Cuando cargue un sistema, se debe observar la
precaución de jamás exceder la carga máxima
permisible, a raíz del riesgo de golpe de líquido.
Efectuar la carga con una sustancia inapropiada
puede provocar explosiones y accidentes, por lo que
siempre debe asegurarse de que se carga el
refrigerante (R410A) apropiado.
Las botellas de
lentamente.
Cuando cargue refrigerante, utilice siempre guantes
protectores y proteja sus ojos.
Si la unidad está bajo tensión, cierre, por favor, el
panel frontal cuando deje la unidad desatendida.
Esta unidad necesitará una carga de refrigerante adicional
dependiendo de la longitud de tubería de refrigerante instalada.
Asegúrese de cargar el refrigerante en estado líquido a la
tubería de líquido. Puesto que el R410A es una mezcla de
refrigerantes, su composición varía si se carga en estado
gaseoso y no podría asegurarse el funcionamiento normal del
sistema en lo sucesivo.
Antes de cargar el refrigerante observe si la botella de
refrigerante dispone de sifón o no, y colóquela, en
consecuencia, como corresponda.
Carga de refrigerante
desde una botella con
sifón
Cargue el líquido
refrigerante con la botella
en posición vertical.
Cálculo de la cantidad de refrigerante adicional a
cargar
La longitud de tubería se entiende que es la longitud, en
una dirección, de los tubos de gas o de líquido, tomando la
mayor longitud de las dos.
Para el modelo V3
No es preciso cargar más refrigerante si la longitud de tubería es
inferior a 30 m.
Sin embargo, si la longitud de la tubería es inferior a 5 m se requiere
una recarga completa de la unidad. Consulte el apartado "Recarga
completa" en la página 10.
Si la longitud de tubería es de más de 30 m, determine la cantidad
adicional de refrigerante a cargar consultando la tabla siguiente.
Tabla 1: Carga adicional de refrigerante, <unidad: kg>
Longitud de la tubería de refrigerante
3~5 m 5~30 m 30~40 m
(a) (b)
0,5
(a) Se precisa recarga; consulte "Recarga completa" en la página 10
(b) No se precisa recarga adicional
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidad exterior para bomba de calor de aire-agua
4PW50202-1
abrir el circuito de
refrigerante deben abrirse
Carga de refrigerante
desde una botella que no
dispone de sifón
Cargue el líquido
refrigerante con la botella
colocada boca abajo.
40~50 m 50~60 m 60~75 m
1,0 1,5 2,0
Para modelos W1
No es preciso cargar más refrigerante si la longitud de tubería es
inferior a 10 m.
Si la longitud de tubería es de más de 10 m, determine la cantidad
adicional de refrigerante a cargar consultando la tabla siguiente.
Tabla 2: Carga adicional de refrigerante, <unidad: kg>
Longitud de la tubería de refrigerante
3~10 m 10~30 m 30~40 m
(a)
1 1,5
(a) No se precisa recarga adicional

Recarga completa

Antes de recargar, asegúrese de efectuar el secado por
vacío del interior de las tuberías de la unidad también.
Para ello, utilice la conexión de servicio interna de la
unidad. NO USE las conexiones de servicio de la válvula
de cierre (vea "Operación de la válvula de cierre" en la
página 7), ya que no puede efectuarse adecuadamente el
secado por vacío a través de estas conexiones.
Las unidades exteriores tienen 1 punto de conexión en las
tuberías. Se encuentra entre el intercambiador de calor y
la válvula de 4 vías.
En caso de precisar una recarga completa (tras ocurrir una fuga,
etc.), consulte la tabla que sigue para determinar la cantidad
necesaria de refrigerante.
Tabla 3: Carga total <unidad: kg>
Longitud de la tubería de refrigerante
3~10 m 10~20 m 20~30 m 30~40 m 40~50 m
V3 2,7 3,2 3,7
W1 2,95 3,45 3,95
O
PERACIÓN DE RECOGIDA DE REFRIGERANTE
La unidad dispone de una función de recogida automática de
refrigerante que permite pasar todo el refrigerante que hay en las
tuberías de la instalación y en la unidad interior a la unidad exterior.
Para proteger el medio ambiente, asegúrese de realizar la operación
de recogida cuando cambie de lugar de instalación la unidad o se
deshaga de ella.
La unidad exterior tiene un presostato de baja o un
detector de baja presión para proteger el compresor
parándolo. ¡Nunca puentee el presostato de baja presión
durante la operación de recogida de refrigerante!
1. Encienda la fuente de alimentación principal.
2. Asegúrese de que las válvulas de cierre de líquido y gas están
abiertas (vea "Operación de la válvula de cierre" en la página 7).
3. Presione el botón (BS4) de vaciado por bombeo (recogida del gas)
de la tarjeta PCB de la unidad exterior durante al menos 8 segundos.
4. El compresor y el ventilador de la unidad exterior arrancarán
automáticamente.
5. Cuando el compresor se detenga, (después de 3 a 5 minutos), cierre
las válvulas de cierre de las líneas de líquido y gas.
6. El proceso de recogida de refrigerante se ha completado. El
controlador remoto puede mostrar "U4" y la bomba interior puede
continuar funcionando durante unos 30 segundos. Esto no se
considera un fallo de funcionamiento. La unidad no se pondrá en
marcha ni siquiera cuando se pulsa el botón de encendido (ON) del
controlador remoto. Para
funcionamiento apague y vuelva a encender el interruptor de
alimentación principal.
7. Desconecte el interruptor de alimentación principal.
Asegúrese de que ha abierto de nuevo ambas válvulas de
cierre antes de volver a poner la unidad en marcha.
40~50 m 50~60 m 60~75 m
2 2,5 3,0
50~60 m 60~75 m
4,2 4,7 5,2 5,7
4,45 4,95 5,45 5,95
poner la unidad de nuevo
