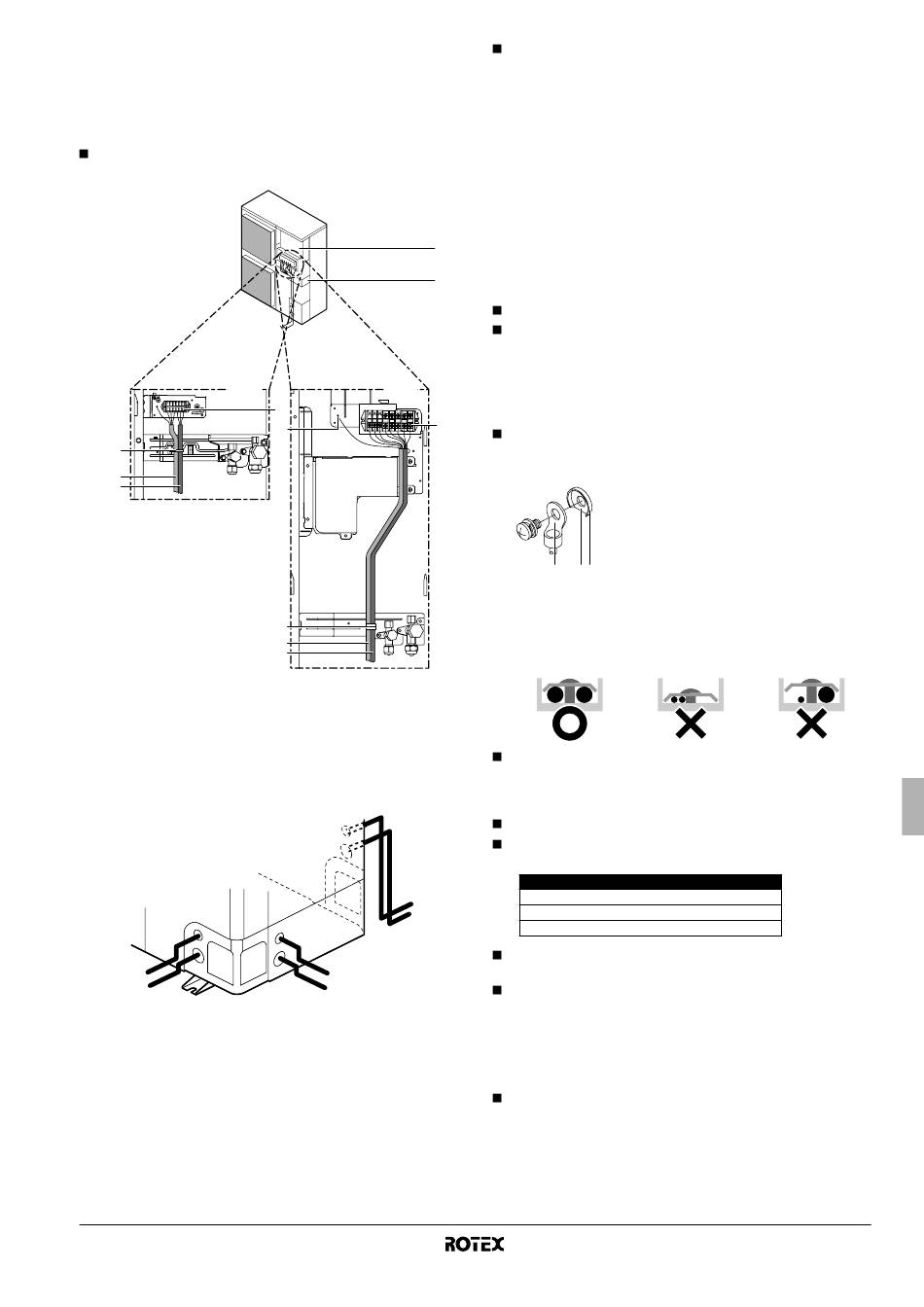

Fermare i fili seguendo l'ordine indicato di seguito.
1 Fissare il filo di terra alla piastra di collegamento della valvola di
arresto per evitare che scivoli.
2 Fermare di nuovo il filo di terra alla piastra della valvola di
arresto insieme ai fili elettrici e ai fili che collegano le unità.
Posizionare i fili elettrici in modo che il coperchio frontale non si
sollevi durante la manutenzione elettrica e fissarlo saldamente.
V3
4
5
6
1 Quadro elettrico
2 Piastra di montaggio della valvola di intercettazione
3 Terra
4 Fascetta per cavi
5 Collegamenti tra le unità
6 Collegamenti dell'alimentazione e dello scarico a terra
2
1
1 Collegamenti dell'alimentazione e del filo di terra
2 Collegamenti tra le unità
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unità esterna per pompe di calore aria-acqua
4PW50202-1
1
2
W1
3
3
3
4
5
6
2
1
2
1
Una volta sistemati i cavi dall'unità, è possibile inserire un
manicotto di protezione per i condotti (inserti PG) nel foro
d'installazione. (Vedere la figura 3)
1 Cavo
2 Boccola
3 Dado
4 Telaio
5 Tubo flessibile
A Interno
B Esterno
Se non si utilizza un manicotto protettivo, accertarsi di pro-
teggere i cavi con tubi di plastica vinilica per evitare che i bordi
taglienti del foro danneggino i fili.
Seguire lo schema di connessione per effettuare il cablaggio.
Disporre i fili e fissare saldamente il coperchio così da essere
alloggiato correttamente.
Precauzioni sui collegamenti dell'alimentazione e sui
collegamenti tra le unità
Per collegare la morsettiera dell'alimentazione, utilizzare un
morsetto rotondo ondulato. Se non è proprio possibile utilizzarlo,
osservare le istruzioni seguenti.
1 Morsetti a pressione ad anello
2 Fessura
3 Rosetta a tazza
1 2 3
- Non collegare cavi di diversa sezione allo stesso morsetto di
alimentazione (se i cavi non sono collegati saldamente, è
possibile che si verifichi un sovrariscaldamento).
- I cavi di identica sezione devono essere collegati come
indicato in figura.
Utilizzare un cacciavite dalla punta adatta per serrare le viti dei
morsetti.
Cacciaviti troppo piccoli possono spanare la testa della vite e
non consentire un serraggio corretto.
Un serraggio troppo stretto può danneggiare le viti.
Vedere la tabella sottostante per la coppia di serraggio delle viti
dei morsetti.
Coppia di serraggio (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Consultare il manuale di installazione fornito in dotazione con
l'unità interna per quanto riguarda i collegamenti elettrici, ecc.
Collegare al cavo di alimentazione un interruttore di circuito
differenziale ed un fusibile. (Vedere la figura 6)
1 Interruttore differenziale
2 Fusibile
3 Telecomando
Durante la posa dei fili elettrici, assicurarsi di utilizzare i fili
specificati, completare i collegamenti e fermare i fili per evitare
che sui morsetti gravino forze esterne.
1,2~1,8
2,0~3,0
3,0~4,0
