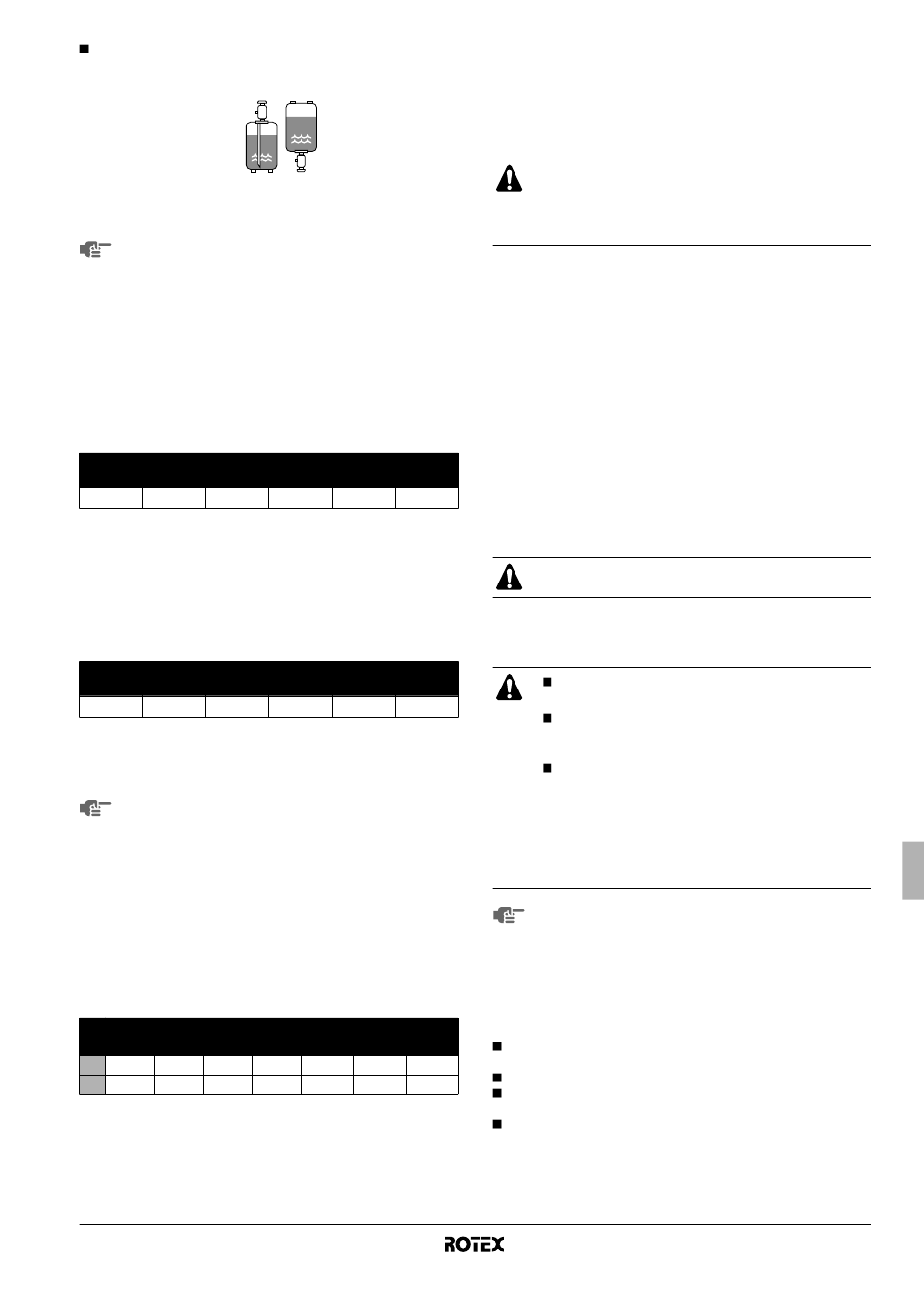

Avant la recharge, vérifier si le cylindre de réfrigérant dispose
d'un siphon fixé ou non et positionner le cylindre en
conséquence.
Remplissage à l'aide d'un
cylindre muni d'un siphon
Charger le réfrigérant
liquide avec le cylindre en
position verticale.
Calcul de la charge de réfrigérant supplémentaire
La longueur de tuyau correspond à la longueur dans un
sens du tuyau de gaz ou de liquide selon le plus long des
deux.
Pour modèle V3
Il n'est pas nécessaire de charger davantage si la longueur du tuyau
est inférieure à 30 m.
Toutefois, si la longueur de la tuyauterie est inférieure à 5 m, une
recharge complète de l'unité est requise. Se reporter à "Recharge
complète" à la page 10.
Si la longueur de la tuyauterie dépasse 30 m, déterminer la quantité
de réfrigérant supplémentaire à charger à l'aide du tableau suivant.
Tableau 1: Charge supplémentaire de réfrigérant <unité: kg>
Longueur de tuyauterie de réfrigérant
3~5 m
5~30 m
30~40 m
(a)
(b)
0,5
(a) Recharge requise, se reporter à "Recharge complète" à la page 10
(b) Charge supplémentaire non requise
Pour modèle W1
Il n'est pas nécessaire de charger davantage si la longueur du tuyau
est inférieure à 10 m.
Si la longueur de la tuyauterie dépasse 10 m, déterminer la quantité
de réfrigérant supplémentaire à charger à l'aide du tableau suivant.
Tableau 2: Charge supplémentaire de réfrigérant <unité: kg>
Longueur de tuyauterie de réfrigérant
3~10 m
10~30 m
30~40 m
(a)
1
1,5
(a) Charge supplémentaire non requise
Recharge complète
Avant de recharger, veiller à exécuter également le
séchage à vide de la tuyauterie interne de l'unité. Pour ce
faire, utiliser l'orifice de service interne de l'unité. Ne PAS
utiliser les orifices de service situés sur la vanne d'arrêt
(voir "Fonctionnement de la vanne d'arrêt" à la page 7)
étant donné que le séchage à vide ne peut être effectué
convenablement par ces orifices.
Les unités extérieures ont 1 orifice sur la tuyauterie. Il est
situé entre l'échangeur thermique et la soupape à 4 voies.
Au cas où une recharge complète est requise (après une fuite, etc.),
se reporter au tableau ci-dessous pour déterminer la quantité
nécessaire de réfrigérant.
Tableau 3: Quantité de charge totale <unité: kg>
Longueur de tuyauterie de réfrigérant
3~10 m
10~20 m 20~30 m 30~40 m 40~50 m
V3
2,7
3,2
3,7
W1
2,95
3,45
3,95
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unité extérieure pour pompe à chaleur air à eau
4PW50202-1
Remplissage à l'aide d'un
cylindre sans siphon
Charger le réfrigérant
liquide avec le cylindre en
position retournée.
40~50 m
50~60 m
60~75 m
1,0
1,5
2,0
40~50 m
50~60 m
60~75 m
2
2,5
3,0
50~60 m
60~75 m
4,2
4,7
5,2
5,7
4,45
4,95
5,45
5,95
O
PÉRATION DE POMPAGE
Cette unité est équipée d'un dispositif de pompage automatique qui
collectera le réfrigérant de la tuyauterie installée et de l'unité
intérieure dans l'unité extérieure. Pour protéger l'environnement,
veiller à effectuer l'opération de pompage suivante lors du
déplacement ou de la mise au rebut de l'unité.
L'unité extérieure est équipée d'un contacteur basse
pression ou d'une sonde basse pression visant à protéger
le compresseur en le mettant hors tension. Ne jamais
court-circuiter le contacteur basse pression lors de ce
pompage.
1.
Mettre l'interrupteur principal d'alimentation en marche.
2.
S'assurer que la vanne d'arrêt de liquide et la vanne d'arrêt de gaz
sont ouvertes (voir "Fonctionnement de la vanne d'arrêt" à la
page 7).
3.
Appuyer pendant au moins de 8 secondes sur le bouton de
pompage (BS4) de la carte de CI de l'unité extérieure.
4.
Le compresseur et l'unité extérieure commencent à fonctionner
automatiquement.
5.
Une fois que l'opération s'arrête (après 3 à 5 minutes), fermer la
vanne d'arrêt de liquide et la vanne d'arrêt de gaz.
6.
L'opération de pompage est à présent terminée. Le dispositif de
régulation à distance peut afficher "U4" et la pompe intérieure peut
continuer à fonctionner pendant 30 secondes. Il ne s'agit pas d'un
dysfonctionnement. Même lorsque le bouton ON du dispositif de
régulation à distance est enfoncé, l'unité ne commencera pas à
fonctionner. Pour redémarrer l'unité, mettre l'interrupteur d'alimenta-
tion électrique principal sur OFF et le remettre ensuite sur ON.
7.
Mettre l'interrupteur principal sur OFF.
Veiller à rouvrir les deux vannes d'arrêt avant le
redémarrage de l'unité.
T
RAVAUX DE CÂBLAGE ÉLECTRIQUE
Tout le câblage doit être réalisé par un électricien
agréé.
Toute pièce procurée localement et tous travaux
électriques doivent être conformes aux codes
régionaux et nationaux en vigueur.
Haute tension
Pour éviter un choc électrique, veillez à débrancher
l'alimentation électrique 1 minute ou plus avant
d'intervenir sur les pièces électriques. Même après une
minute, mesurez toujours la tension aux bornes des
capacitances du circuit principal ou sur les composants
électriques et, avant de les toucher, assurez-vous que
la tension est inférieure ou égale à 50 V CC.
Aux personnes chargées des travaux de câblage
électrique:
Ne faites pas fonctionner l'unité tant que la tuyauterie de
réfrigérant n'est pas terminée. (La faire fonctionner avant
que la tuyauterie ne soit prête cassera le compresseur)
Précautions concernant le travail de câblage électrique
Avant d'accéder aux dispositifs de raccordement, tous les
circuits d'alimentation doivent être mis hors circuit.
Utiliser uniquement des câbles en cuivre
Le câblage entre l'unité intérieure et l'unité extérieure doit être
prévu pour du 230 V.
Un
commutateur
principal
débranchement ayant une séparation de contact sur tous les
pôles doit être intégré dans le câblage fixe en fonction de la
législation locale et nationale correspondante.
Ne pas enclencher l'interrupteur principal avant que tout le
câblage ne soit terminé.
ou
d'autres
moyens
de
Manuel d'installation
10
