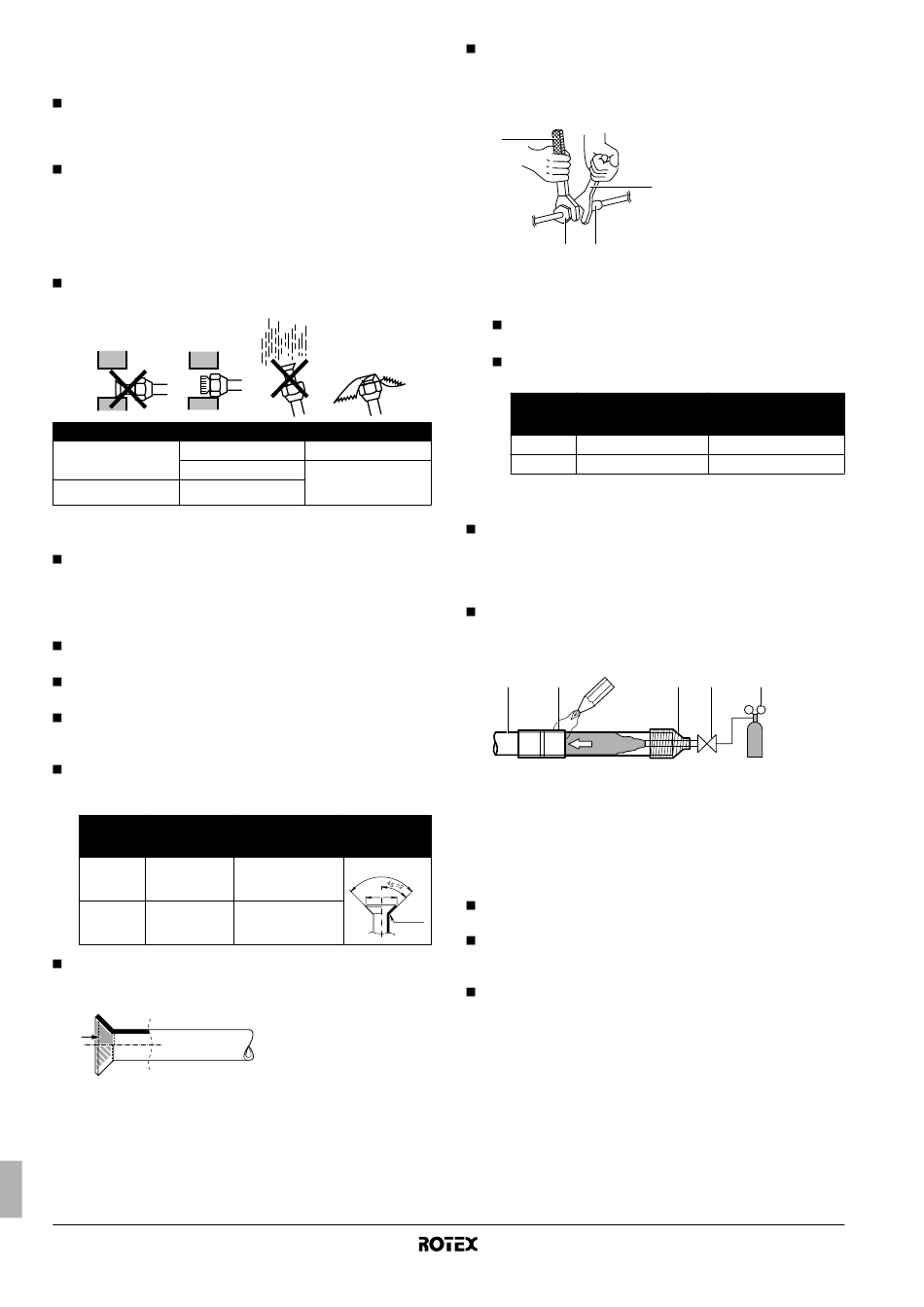

Precauţii privitoare la tubulatura agentului
frigorific
Nu permiteţi pătrunderea în circuitul de răcire a altor substanţe
în afara agentului frigorific indicat, precum aerul, etc. Dacă apar
scăpări de agent frigorific gaz în timpul lucrului la unitate,
ventilaţi imediat încăperea temeinic.
Folosiţi numai R410A când adăugaţi agent frigorific
Accesorii pentru instalare:
Aveţi grijă să folosiţi accesorii pentru instalare (distribuitorul
manometrului, furtun de încărcare, etc.) folosite exclusiv pentru
instalaţiile cu R410A pentru a rezista la presiune şi a preveni
pătrunderea în sistem a materialelor străine (de exemplu, ulei
mineral şi umezeală).
Pentru a împiedica pătrunderea murdăriei, lichidelor sau
prafului, strangulaţi sau astupaţi cu bandă tubulatura.
Loc Perioadă de instalare
Mai mult de o lună
Unitate exterioară
Mai puţin de o lună
Unitate interioară Indiferent de perioadă
Se cere o mare atenţie când treceţi conducte de cupru prin
perete.
Tubulatura trebuie montată astfel încât evazarea să nu fie
supusă unei solicitări mecanice.
Instrucţiuni de mandrinare
Îmbinările mandrinate
confecţionare altele noi pentru a preveni scăpările.
Folosiţi un tăietor de ţeavă şi o mandrină corespunzătoare
pentru agentul frigorific utilizat.
Utilizaţi numai piuliţele olandeze care însoţesc unitatea.
Utilizarea unor piuliţe olandeze diferite poate cauza scăpări ale
agentului frigorific.
Consultaţi tabelul pentru dimensiunile de mandrinare şi cuplurile
de strângere (strângerea exagerată va cauza crăparea
evazării).
Dimensiunea
tubulaturii Cuplu de
strângere (N•m)
(mm)
Ø9,5 33~39
Ø15,9 63~75
Când conectaţi piuliţa olandeză, ungeţi suprafaţa interioară a
evazării cu ulei eter sau ulei ester şi strângeţi iniţial 3 sau 4 ture
cu mâna înainte de a strânge ferm.
Manual de instalare
6
Metodă de protecţie
Strangulaţi conducta
Strangulaţi sau
astupaţi cu bandă
conducta
nu trebuie reutilizate. Trebuie
Dimensiunile Forma evazării
evazării A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei olandeze şi scăpările.
1
4 3
Nerecomandat, exceptând cazurile de urgenţă
Dacă sunteţi forţat să racordaţi tubulatura fără cheie
dinamometrică, urmaţi următoarea metodă de instalare:
Strângeţi piuliţa olandeză cu o cheie fixă până când cuplul de
strângere creşte brusc.
Din acea poziţie, strângeţi mai departe piuliţa olandeză la
unghiul prezentat mai jos:
Dimensiunea
tubulaturii Unghi suplimentar de
(mm) strângere (grade)
Ø9,5 60~90
Ø15,9 30~60
Instrucţiuni de lipire
Aveţi grijă să efectuaţi lipirea sub pernă de azot.
Perna de azot previne crearea de mari cantităţi de peliculă
oxidată în interiorul tubulaturii. Pelicula oxidată afectează
nefavorabil ventilele şi
refrigerare şi împiedică exploatarea corespunzătoare.
Presiunea azotului trebuie fixată la 0,02 MPa (adică suficient de
mare pentru a putea fi simţită pe piele) cu un reductor de
presiune.
1 2
6
1 Tubulatura agentului frigorific
2 Piesă ce va fi lipită
3 Înfăşurare cu bandă
4 Ventil manual
5 Reductor de presiune
6 Azot
Nu folosiţi antioxidanţi când lipiţi racordurile tubulaturii.
Reziduurile pot înfunda şi defecta echipamentul.
Nu folosiţi flux când lipiţi tubulatura din cupru a agentului
frigorific. Utilizaţi ca aliaj de lipire-umplere cupru fosforos
(BCuP) care nu necesită flux.
Fluxul are un efect extrem de dăunător asupra tubulaturii
agentului frigorific. De exemplu, dacă este utilizat flux pe bază
de clor, acesta va cauza corodarea conductei sau, mai ales,
dacă conţine fluor va degrada agentul frigorific.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unitate exterioară pentru pompă termică aer la apă
1 Cheie dinamometrică
2 Cheie fixă
3 Îmbinarea tubulaturii
2
4 Piuliţă olandeză
Lungimea recomandată a
braţului cheii fixe (mm)
±200
±300
compresoarele din sistemul
3 4 5
6
4PW50202-1
