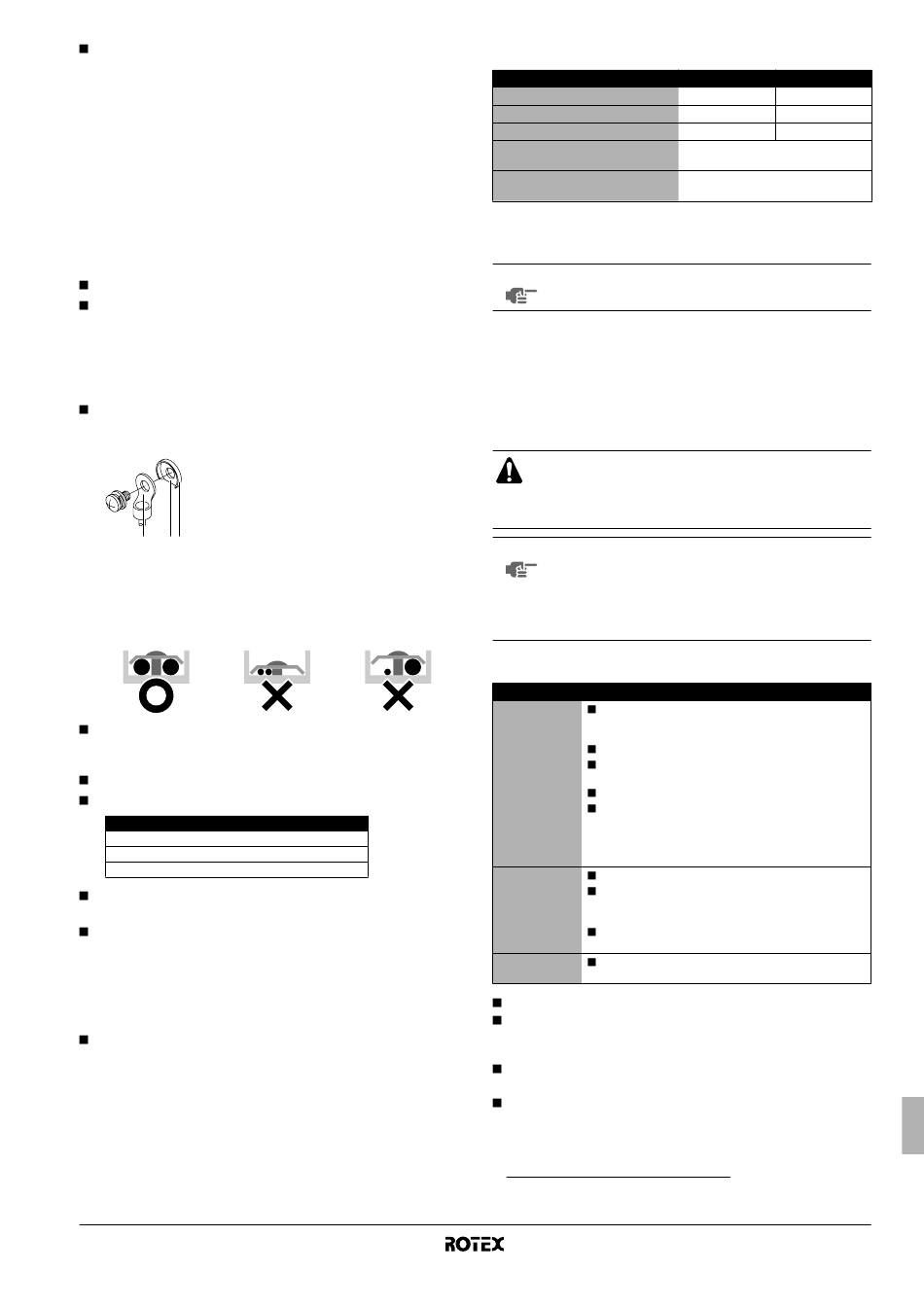

Kablolar üniteden yönlendirilirken montaj deliğinde bir kablo
borusu koruma rakoru (PG-parçaları) takılabilir. (Bkz. şekil 3)
1 Kablo
2 Rakor
3 Somun
4 Çerçeve
5 Hortum
A İç
B Dış
Bir kablo borusu kullanmadığınız zaman, montaj deliği kenarının
kabloları kesmesini önlemek için kabloları vinil borular ile
koruyun.
Elektrik tesisatı işlemleri için elektrik kablo şemasını izleyin.
Kapak düzgün bir şekilde oturacak şekilde kablolara biçim verin
ve kapağı sıkıca sabitleyin.
Güç besleme kabloları ve üniteler arası kabloların
döşenmesinde dikkat edilecekler
Güç besleme terminal bloğuna bağlantı için yuvarlak sıkıştırma
stilinde terminal kullanın. Elde olmayan nedenlerle kullanılama-
ması halinde mutlaka aşağıdaki yönergeye uyun.
1 Kablo pabucu
2 Kesilip çıkarılmış kesit
3 Kenarı kıvrık rondela
1 2 3
- Aynı güç besleme terminaline farklı ebatta kablolar
bağlamayın. (Bağlantıdaki gevşeklik aşırı ısınmaya neden
olabilir.)
- Aynı boyuttaki kabloları bağlarken, aşağıdaki şekle göre
takın.
Terminal vidalarını sıkmak için uygun tornavidayı kullanın.
Küçük tornavidalar vida başına zarar verebilir ve uygun sıkmaya
engel olur.
Terminal vidalarının aşırı sıkılması vidalara zarar verebilir.
Terminal vidalarının sıkma torkları için aşağıdaki tabloya bakın.
Sıkma torku (N•m)
M4 (X1M)
M5 (X1M)
M5 (TOPRAK)
İç ünitenin kablo tesisatı vs. için, iç üniteyle birlikte verilen
montaj kılavuzuna bakın.
Güç besleme hattına bir toprak kaçağı devre kesici ile sigorta
bağlayın. (Bkz. şekil 6)
1 Toprak kaçağı devre kesici
2 Sigorta
3 Uzaktan kumanda
Kablo tesisatında, belirtilen kabloların kullanıldığından emin
olun, eksiksiz bağlantılar uygulayın ve terminallere dış
kuvvetlerin etki etmemesi için kabloları sabitleyin.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Hava su tipi ısı pompası için dış ünite
4PW50202-1
1,2~1,8
2,0~3,0
3,0~4,0
Standart kablo elemanlarının spesifikasyonları
(a)
Minimum devre amperleri (MCA)
Önerilen saha sigortası
(b)
Kablo tipi
Ebat
Üniteler arasındaki kablo tesisatının
kablo tipi
(a) Belirtilen değerler maksimum değerlerdir (tam değerler için iç ünite ile birleşik
elektrik verilerine bakın).
(b) Sadece korunmuş borularda, korunmuş borular kullanılmadığında
H07RN-F kullanın.
Toprak kaçağı devre kesici, 30 mA (<0,1 s) değerinde
NOT
yüksek hız tipi bir kesici olmalıdır.
V3 modeli için: EN/IEC 61000-3-12
Kablo bağlantıları şeması, ünitenin ön panelinin iç tarafında
bulunabilir.
Test işletimi
UYARI
Canlı parçalara kolaylıkla kazaen dokunulabilir.
Montaj veya servis sırasında servis paneli söküldüğünde
üniteyi hiçbir zaman gözetimsiz bırakmayın.
NOT Ünitenin ilk çalıştırma döneminde, gerekli güç girişinin
ünitenin plakasında
olabileceğine dikkat edin. Bu olgu, rahat çalışma ve
kararlı güç tüketimine ulaşmadan önce kompresörün
50 saat süren
duymasından kaynaklanır.
Çalıştırma öncesi kontroller
Kontrol edilecek öğeler
Elektrik kablo Kablo tesisatı, kablo şemasında belirtildiği gibi mi?
tesisatı Unutulmuş kablo kalmamasına ve eksik faz veya
Üniteler arası ters faz olmamasına dikkat edin.
kablolar
Ünite uygun bir şekilde topraklanmış mı?
Toprak kablosu
Seri olarak bağlanan üniteler arasındaki kablo
tesisatı doğru mu?
Kablo bağlama vidalarından gevşek olan var mı?
İzolasyon direnci en az 1 MΩ mi?
- İzolasyonu ölçerken 500 V kapasiteli bir mega-
test cihazı kullanın.
- Düşük gerilim devreleri için mega test cihazı
kullanmayın.
Soğutucu Boru ebatları doğru mu?
boruları
Boru yalıtım malzemesi sıkı bir şekilde bağlanmış
mı?
Hem sıvı hem de gaz boruları yalıtılmış mı?
Hem sıvı tarafı hem de gaz tarafı stop vanaları açık
mı?
İlave soğutucu İlave soğutucuyu ve soğutucu boru uzunluğunu not
aldınız mı?
Bir test çalıştırması yapmayı ihmal etmeyin.
Sıvı tarafı ve gaz tarafı stop vanalarını tam olarak açtığınızdan
emin olun. Üniteyi stop vanaları kapalı olarak çalıştırırsanız,
kompresör bozulacaktır.
Tesisatın ilk test çalıştırmasını mutlaka soğutma modu
işletiminde gerçekleştirin.
Test çalıştırması sırasında üniteyi ön paneli açık olarak terk
etmeyin.
(1) Her bir fazda >16 A ve ≤75 A giriş akımı ile kamuya açık düşük akımlı
sistemlere bağlanan ekipman tarafından üretilen harmonik akımlar için
sınırları tespit eden Avrupa/Uluslararası Teknik Standardı.
V3 W1
28,2 13,5
32 A 20 A
H05VV-U3G H05VV-U5G
Kablo ebadı uygulanabilir yerel ve
ulusal yaslara uygun olmalıdır
H05VV-U4G2.5
(1)
ile uyumlu ekipman
belirtilenden daha yüksek
bir alıştırma dönemine ihtiyaç
Montaj kılavuzu
