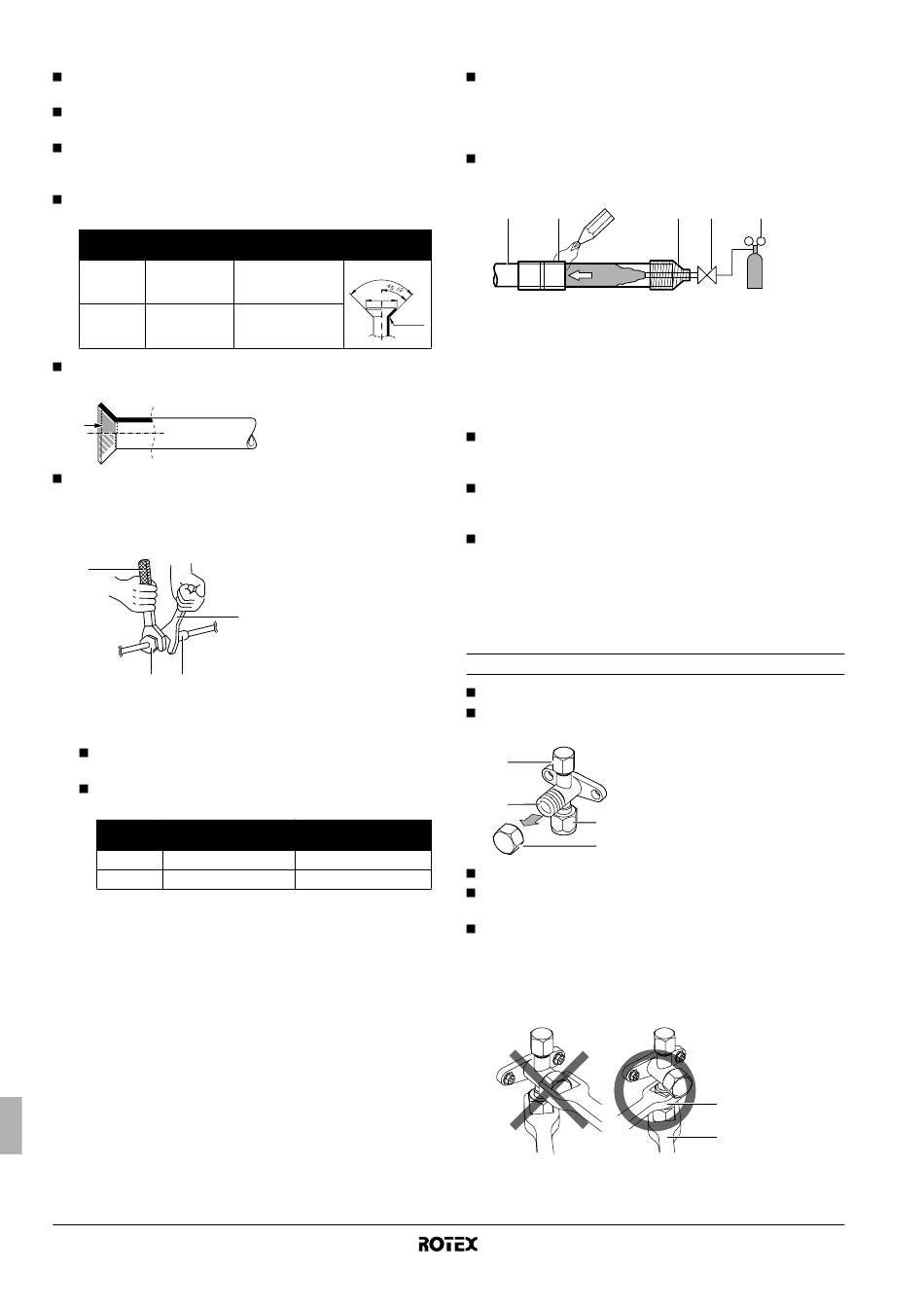

Havşa açma esasları
Havşalar tekrar kullanılmamalıdır. Kaçakları önlemek için
yenileri yapılmalıdır.
Kullanılan soğutucu için uygun bir boru kesici ve havşa takımı
kullanın.
Sadece üniteyle beraber gelen havşa somunlarını kullanın.
Farklı havşa somunlarının kullanılması, soğutucunun sızmasına
neden olabilir.
Havşa açma ölçüleri ve sıkma torkları için tabloya bakın (aşırı
sıkılması havşanın yarılmasına yol açacaktır).
Boru ebadı Sıkma torku
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
Havşa somununu takarken, havşanın iç yüzeyine eter yağı veya
ester yağı sürün ve iyice sıkmadan önce 3 veya 4 tur elle sıkın.
Havşa somununu gevşetirken, daima iki anahtarı birlikte
kullanın.
Boru bağlantılarını yaparken havşa somununun çatlamasını ve
kaçakları önlemek amacıyla havşa somununu sıkmak için daima
bir açık ağız anahtar ile tork anahtarını birlikte kullanın.
1
4 3
Tavsiye edilmez ancak acil durumda olabilir
Tork anahtarı olmadan boru bağlantısı yapmak zorunda
kalırsanız, aşağıdaki montaj yöntemini izleyin:
Bir somun anahtarıyla sıkma torkunda ani artış olana kadar
havşa somununu sıkın.
Bu noktadan sonra, havşa somununu aşağıda kaydedilen
açıyla sıkın:
Boru ebadı Sonraki sıkma açısı
(mm) (derece)
Ø9,5 60~90
Ø15,9 30~60
Montaj kılavuzu
6
Havşa ölçüleri A Havşa biçimi
(mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
1 Tork anahtarı
2 Somun anahtarı
3 Boru birleşimi
2
4 Havşa somunu
Anahtar için tavsiye
edilen kol uzunluğu (mm)
±200
±300
Sert lehim esasları
Sert lehim yaparken mutlaka azotla üfleme yapın.
Azotla üfleme yapılması, boruların içinde büyük miktarlarda
oksitlenmiş film oluşumunu engeller. Oksitlenmiş film soğutma
sistemindeki vana ve kompresörler üzerinde olumsuz etki yaratır
ve düzgün çalışmalarına mani olur.
Bir basınç düşürme vanası ile azot basıncı 0,02 MPa (yani, ciltte
hissedilebilecek kadar) olarak ayarlanmalıdır.
1 2
6
1 Soğutucu boruları
2 Sert lehim uygulanacak kısım
3 Bantlama
4 Manüel vana
5 Basınç düşürme vanası
6 Azot
Boru bağlantılarına sert lehim uygularken oksitlenme önleyiciler
kullanmayın.
Kalıntı, boruları tıkayabilir ve ekipmanları bozabilir.
Soğutucu borularında bakırla bakırı sert lehim yaparken
dekapan kullanmayın. Dekapan gerektirmeyen fosfor bakır sert
lehim dolgu alaşımı (BCuP) kullanın.
Soğutucu boru sistemleri üzerinde dekapan son derece zararlı
bir etkiye sahiptir. Örneğin, klor bazlı dekapan kullanıldığında,
boruda korozyona yol açar ya da özellikle dekapan flor
içerdiğinde soğutucu yağına zarar verecektir.
Stop vanası işlemi
Stop vanası ile ilgili ikazlar
İşletim sırasında her iki vanayı da açık tuttuğunuzdan emin olun.
Aşağıdaki şekil stop vanası işlemleri için gerekli olan parçaların
isimlerini gösterir.
1
1
2
3
2
4
3
4
Stop vanası fabrikada kapatılmıştır.
Vana gövdesine aşırı kuvvet uygulamayın. Bunun yapılması,
vana gövdesini kırabilir.
Havşa somununu çözmek veya sıkmak için sadece bir tane tork
anahtarı kullanıldığında stop vanası montaj plakası deforme
olabileceği için, stop vanasını daima bir anahtarla emniyete alın,
sonra havşa somununu tork anahtarıyla çözün ya da sıkın.
Soğutucu kaçağına sebep olabileceği için anahtarı gövde başlığı
üzerine takmayın.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
3 4 5
6
Servis ağzı ve servis ağzı başlığı
Vana gövdesi
Saha boru bağlantısı
Gövde başlığı
1 Somun anahtarı
2 Tork anahtarı
1
2
Hava su tipi ısı pompası için dış ünite
