A
USPUMPEN
Dieses Gerät ist mit einem Mechanismus zum automatischen
Auspumpen ausgestattet. Dieser sorgt dafür, das alles Kältemittel
aus dem vor Ort installiertem Leitungssystem und aus der Innen-
einheit in die Außeneinheit gepumpt wird. Wenn Sie das Gerät
umsetzen oder außer Betrieb
Umweltschutzgründen alles Kältemittel gemäß des nachfolgend
beschriebenen Verfahrens ausgepumpt werden.
Das Außengerät ist zum Schutz des Verdichters mit einem
Niederdruckschalter bzw. Niederdrucksensor ausgestattet,
über den der Verdichter zur Not ausgeschaltet wird. Der
Niederdruckschalter darf beim Auspumpen auf keinen Fall
kurzgeschlossen werden.
1. Schalten Sie den Hauptschalter ein.
2. Vergewissern Sie sich, dass Flüssigkeits-Absperrventil und Gas-
Absperrventil geöffnet sind (siehe "Handhabung des Absperrventils"
auf Seite 7).
3. Die Taste zum Auspumpen (BS4) auf der Platine der Außeneinheit
für mindestens 8 Sekunden drücken.
4. Verdichter und Ventilator der Außeneinheit werden automatisch
gestartet.
5. Sobald sie ihren Betrieb eingestellt haben (nach 3 bis 5 Minuten),
das Flüssigkeits-Absperrventil und das Gas-Absperrventil schließen.
6. Jetzt ist der Vorgang des Abpumpens vollzogen. Der Remote
Controller zeigt auf seinem Display möglicherweise "U4", und die
Pumpe der Inneneinheit
30 Sekunden weiter. Dies ist keine Fehlfunktion. Auch nach Drücken
des EIN/AUS-Schalter des Remote Controllers wird das Gerät
seinen Betrieb nicht wieder aufnehmen. Um das Gerät wieder in
Betrieb zu setzen, erst den Hauptschalter (Netzschalter) ausschalten
und dann wieder einschalten.
7. Schalten Sie den Hauptschalter aus.
Unbedingt erst die beiden Absperrventile wieder öffnen,
bevor Sie das Gerät wieder in Betrieb setzen.
E A
LEKTRISCHE NSCHLÜSSE
Sämtliche Verkabelungsarbeiten müssen von einem
qualifizierten Elektriker durchgeführt werden.
Alle vor Ort beschafften Teile und vorgenommenen
Elektroinstallationen müssen den jeweiligen Orts- und
Landesvorschriften entsprechen.
Hochspannung
Zur Verhinderung eines Elektroschocks, vergewissern
Sie sich, dass die Stromversorgung 1 Minute oder
länger abgestellt wurde, bevor Sie die elektrischen
Teile warten. Messen Sie auch nach 1 Minute immer
die Spannung an den Klemmen der Hauptschalt-
kondensatoren oder an den elektrischen Teilen, bevor
Sie das Gerät berühren. Vergewissern Sie sich, dass
die Spannung 50 V Gleichstrom oder weniger beträgt.
Hinweise zur Installation der elektrischen Verkabelung:
Schalten Sie die Einheit auf keinen Fall ein, bevor sämt-
liche Kältemittelleitungen installiert wurden. (Wenn Sie die
Einheit dennoch einschalten, kann dies den Verdichter
irreparabel beschädigen.)
Vorsichtsmaßnahmen bei Verkabelungsarbeiten
Bevor Sie sich Zugang zu Schaltelementen verschaffen, muss
die gesamte Stromzufuhr unterbrochen werden.
Verwenden Sie ausschließlich Kabel mit Kupferadern.
Die Verkabelung zwischen Innengerät und Außengerät muss auf
230 V ausgelegt sein.
Installationsanleitung
11
setzen wollen, muss
läuft möglicherweise für ungefähr
In der festen Verkabelung muss ein Hauptschalter oder ein
anderer Schaltmechanismus installiert sein, bei dem beim
Abschalten alle Pole getrennt werden. Die Installation muss den
entsprechenden örtlichen und nationalen Vorschriften und
Gesetzen entsprechen.
Betätigen Sie auf keinen Fall den Hauptschalter, bevor Sie
sämtliche Kabel angeschlossen haben.
aus
Stopfen Sie auf keinen Fall gebündelte Kabel in eine Einheit.
Befestigen Sie die Kabel, so dass diese nicht mit den
Rohrleitungen in Kontakt kommen können (besonders auf der
Hochdruckseite).
Sichern Sie die elektrischen Kabel mit Kabelbinder (siehe
Abbildung unten), so dass die Kabel nicht mit den Rohrleitungen
in Berührungen kommen können. Dies gilt besonders für die
Hochdruckseite.
Stellen Sie sicher, dass auf die Kabelanschlüsse kein
zusätzlicher Druck von außen ausgeübt wird.
Achten Sie bei der Installation des Fehlerstrom-Schutzschalters
darauf, dass er kompatibel ist mit dem Invertierer (resistent
gegenüber Hochfrequenz-Störgeräuschen), um unnötiges Aus-
lösen des Fehlerstrom-Schutzschalters zu vermeiden.

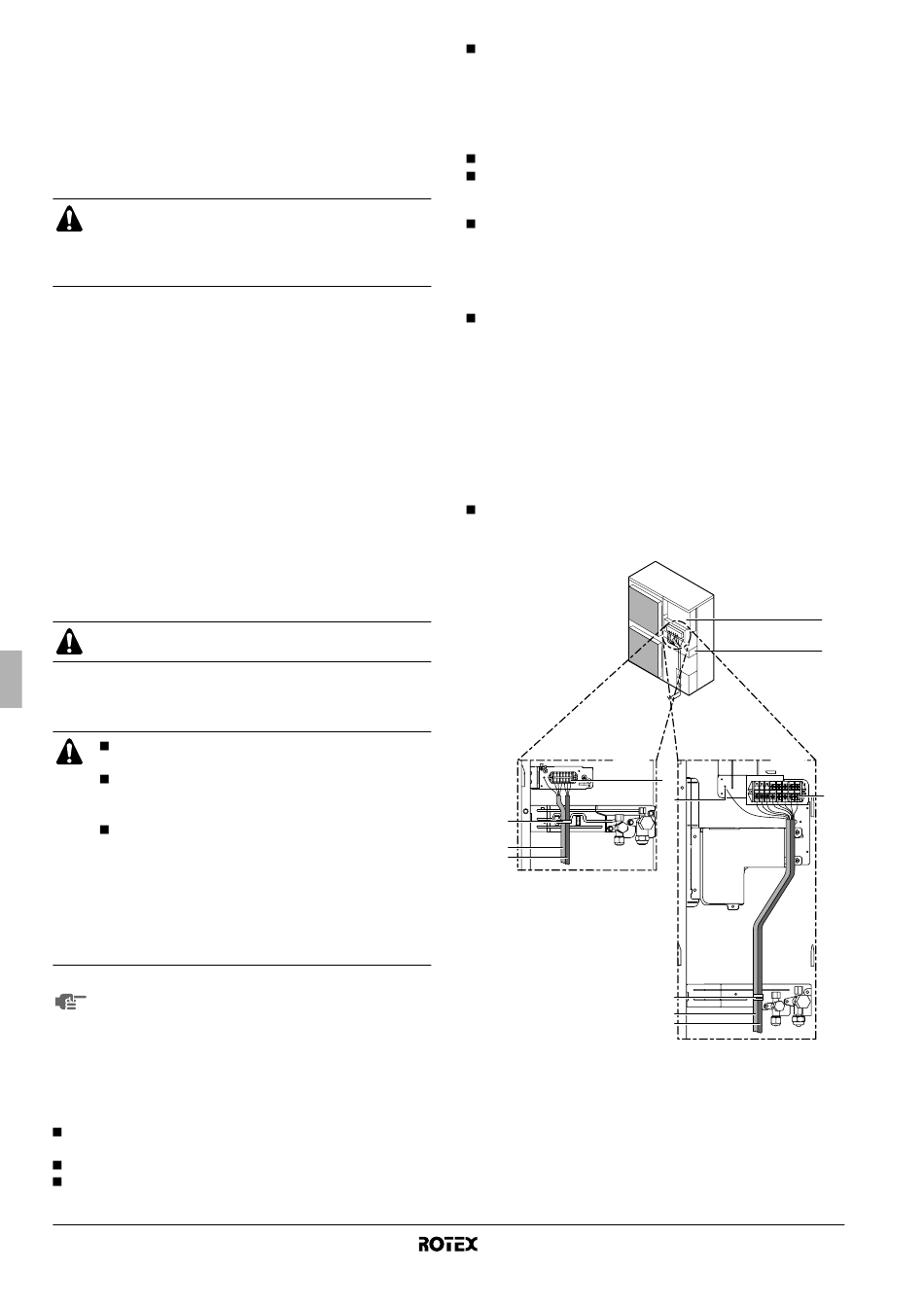

Sichern Sie die Kabel in der nachfolgend aufgeführten Reihenfolge.
1 Sichern Sie das Erdungskabel an der Befestigungsplatte des
Absperrventils, so dass es nicht verrutscht.
2 Sichern Sie das Erdungskabel noch einmal zusammen mit den
anderen Kabeln
Befestigungsplatte des Absperrventils.
Verlegen Sie die Elektrokabel so, dass beim Arbeiten die
vordere Abdeckung nicht hochgedrückt wird. Und bringen Sie
die vordere Abdeckung so an, dass sie fest sitzt.
4
5
6
1 Schaltkasten
2 Montageplatte des Absperrventils
3 Erdung
4 Kabelbinder
5 Verkabelung zwischen den Einheiten
6 Stromversorgungs- und Erdungsleitungen
und den Verbindungskabeln
V3 W1
3
3
4
5
6
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
an der
1
2
3
