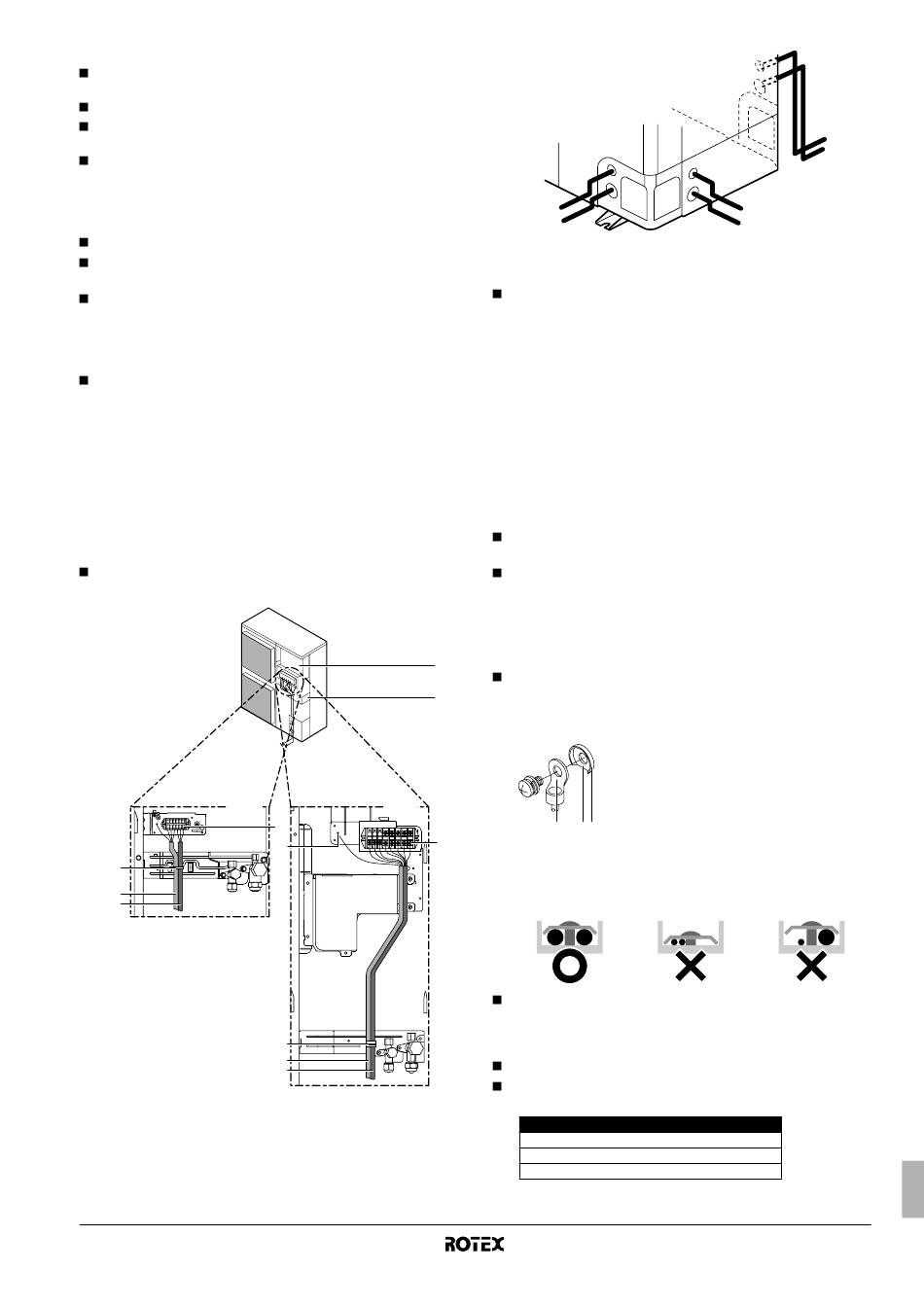

Precauţii la lucrările de cablare electrică
Înainte de a obţine accesul la dispozitivele de conectare, toate
circuitele de alimentare cu curent electric trebuie întrerupte.
Utilizaţi doar cabluri din cupru.
Cablajul între unitatea interioară şi cea exterioară trebuie să fie
pentru 230 V.
În cablajul fix trebuie intercalat un întrerupător principal sau un
alt mijloc de deconectare cu separare de contact la toţi polii, în
conformitate cu legislaţia locală şi naţională relevantă.
Nu cuplaţi comutatorul principal până nu se finalizează întregul
cablaj.
Nu forţaţi niciodată fasciculul de cabluri în unitate.
Fixaţi astfel cablurile încât acestea să nu intre în contact cu
conductele (în special pe partea de înaltă presiune).
Fixaţi cablajul electric cu cleme de cablu aşa cum este prezentat
în figura de mai jos pentru a evita contactul cu tubulatura, mai
ales cu partea de înaltă presiune.
Asiguraţi-vă că pe bornele conectoare nu se aplică o presiune
externă.
Când instalaţi întreruptorul de pierderi prin scurgeri la pământ
aveţi grijă să fie compatibil cu invertorul (rezistent la zgomot
electric de înaltă frecvenţa) pentru a evita deschiderea inutilă a
întreruptorului de pierderi prin scurgeri la pământ.
Fixaţi cablajul în ordinea prezentată mai jos.
1 Fixaţi cablul de legare la pământ la placa ataşată a ventilului de
închidere astfel încât să nu alunece.
2 Fixaţi cablul de legare la pământ la placa ataşată a ventilului de
închidere încă o dată împreună cu cablajul electric şi cablajul
dintre unităţi.
Pozaţi cablajul electric astfel încât capacul frontal să nu se ridice
în timpul cablării şi fixaţi bine capacul frontal.
V3
4
5
6
1 Cutia de distribuţie
2 Placa de montare a ventilului de închidere
3 Pământ
4 Clemă de cablu
5 Cablajul între unităţi
6 Cablajul alimentării de la reţea şi cablajul de împământare
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unitate exterioară pentru pompă termică aer la apă
4PW50202-1
1
2
W1
3
3
3
4
5
6
2
1
1 Cablajul alimentării de la reţea şi conductorul de împământare
2 Cablajul între unităţi
Când cablurile sunt trase din unitate, se poate instala în orificiul
prestabilit un manşon de protecţie (inserţii PG) pentru
conductori. (A se vedea figura 3)
1 Cablu
2 Bucşă
3 Piuliţă
4 Cadru
5 Furtun
A Interior
B Exterior
Când nu utilizaţi un canal pentru cabluri, aveţi grijă să protejaţi
cablurile cu tuburi de vinil pentru a preveni tăierea cablurilor de
către muchia orificiului prestabilit.
Urmaţi schema de conexiuni electrice pentru lucrările de cablare
electrică.
Pozaţi cablurile şi fixaţi strâns capacul, astfel ca acesta să se
potrivească corespunzător.
Precauţii la cablarea reţelei electrice şi cablarea între
unităţi
Utilizaţi o bornă rotundă de tip sertizare pentru conexiunea la
placa de borne a alimentării de la reţea. În cazul în care aceasta
nu poate fi utilizată datorită unor motive inevitabile, aveţi grijă să
respectaţi următoarele instrucţiuni.
1 Papuc rotund de presiune
2 Secţiune de decupat
3 Şaibă cupă
1 2 3
- Nu conectaţi cabluri cu secţiuni diferite la aceeaşi bornă de
alimentare. (Legăturile slăbite pot cauza supraîncălzire.)
- Când conectaţi cabluri de aceeaşi secţiune, conectaţi-le în
conformitate cu figura de mai jos.
Utilizaţi şurubelniţa corespunzătoare pentru a strânge şuruburile
bornelor.
O şurubelniţă mică poate deteriora capul şurubului, împiedicând
strângerea corespunzătoare.
Strângerea exagerată a şuruburilor bornelor le poate deteriora.
Consultaţi tabelul de mai jos pentru cuplurile de strângere a
şuruburilor bornelor.
Cuplul de strângere (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
2
1
2
1
1,2~1,8
2,0~3,0
3,0~4,0
Manual de instalare
11
