B
OMBAGEM DE DESCARGA
Esta unidade está equipada com uma funcionalidade de bombagem
automática de descarga, que recolhe todo o refrigerante das
tubagens locais, da unidade interior e da unidade de exterior. Para
proteger o ambiente, certifique-se de que efectua a bombagem de
descarga quando transferir ou desmontar a unidade.
A unidade de exterior está equipada com um pressóstato
ou sensor de baixa pressão, para proteger o compressor,
desligando-o. Nunca curto-circuite o pressóstato de baixa
pressão no decorrer da bombagem de descarga!
1. Ligue o interruptor principal da fonte de alimentação.
2. Certifique-se de que as válvulas de paragem do líquido e do gás
estão abertas (consulte "Utilização das válvulas de paragem"
na página 7).
3. Carregue no botão de bombagem de descarga (BS4), na placa
de circuito da unidade de exterior, durante pelo menos 8
segundos.
4. O compressor e a ventoinha da unidade de exterior começam a
funcionar automaticamente.
5. Quando pararem (decorridos 3 a 5 minutos), feche as válvulas
de paragem do líquido e do gás.
6. A bombagem de descarga está concluída. O controlo remoto
pode indicar "U4" e a bomba da unidade interior pode continuar
a trabalhar durante cerca de 30 segundos. Não se trata de uma
avaria. Mesmo que se carregue no botão de ligar ("ON") no
controlo remoto, a unidade não trabalha. Quando necessitar de
colocar a unidade a trabalhar, desligue a fonte de alimentação
geral e volte a ligá-la.
7. Desligue o interruptor principal da fonte de alimentação.
Certifique-se de que volta a abrir ambas as válvulas, antes
de pôr novamente a unidade a trabalhar.
I
NSTALAÇÃO ELÉCTRICA
As ligações devem ser todas efectuadas por um
técnico qualificado.
Todas as peças fornecidas no local e toda a
instalação eléctrica devem estar em conformidade
com as respectivas normas locais e nacionais.
Tensões elevadas
Para evitar choques eléctricos, certifique-se de que
desliga a fonte de alimentação, pelo menos 1 minuto
antes de efectuar qualquer intervenção técnica nos
componentes eléctricos. Mesmo após decorrido
1 minuto, meça sempre a tensão nos terminais dos
condensadores do circuito principal e dos componen-
tes eléctricos. Não lhes toque senão quando a tensão
medida em cada componente for igual ou inferior a
50 V de corrente contínua.
Indicações para as
instalação eléctrica:
Não utilize a unidade até que esteja concluída a instalação
das tubagens de refrigerante. (Caso contrário, pode-se
partir o compressor.)
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unidade de exterior para bomba de calor ar/água
4PW50202-1
pessoas encarregadas da
Cuidados a ter na instalação eléctrica
Antes de aceder aos terminais, todos os circuitos de
alimentação devem ser interrompidos.
Utilize apenas fios de cobre.
A cablagem entre a unidade interior e a exterior deve estar
prevista para 230 V.
É essencial incluir nas ligações eléctricas fixas um interruptor
geral (ou outra forma de interrupção do circuito), com quebra de
contacto em todos os pólos, em conformidade com os
regulamentos locais e legislação nacional aplicável.
Não ligue o interruptor principal até concluir toda a instalação de
cablagem.
Nunca introduza cabos emaranhados dentro duma unidade.
Fixe os cabos de forma a que não entrem em contacto com os
tubos (especialmente no lado da alta pressão).
Fixe a cablagem com braçadeiras de cabos, como se mostra na
figura seguinte, para que não entre em contacto com as
tubagens, em especial do lado da alta pressão.
Certifique-se de que não é aplicada qualquer pressão externa
às ligações dos terminais.
Ao instalar o disjuntor de fugas para a terra, certifique-se de que
este é compatível com o inversor (resistente a ruído eléctrico de
alta frequência), para que o disjuntor não dispare sem
necessidade.

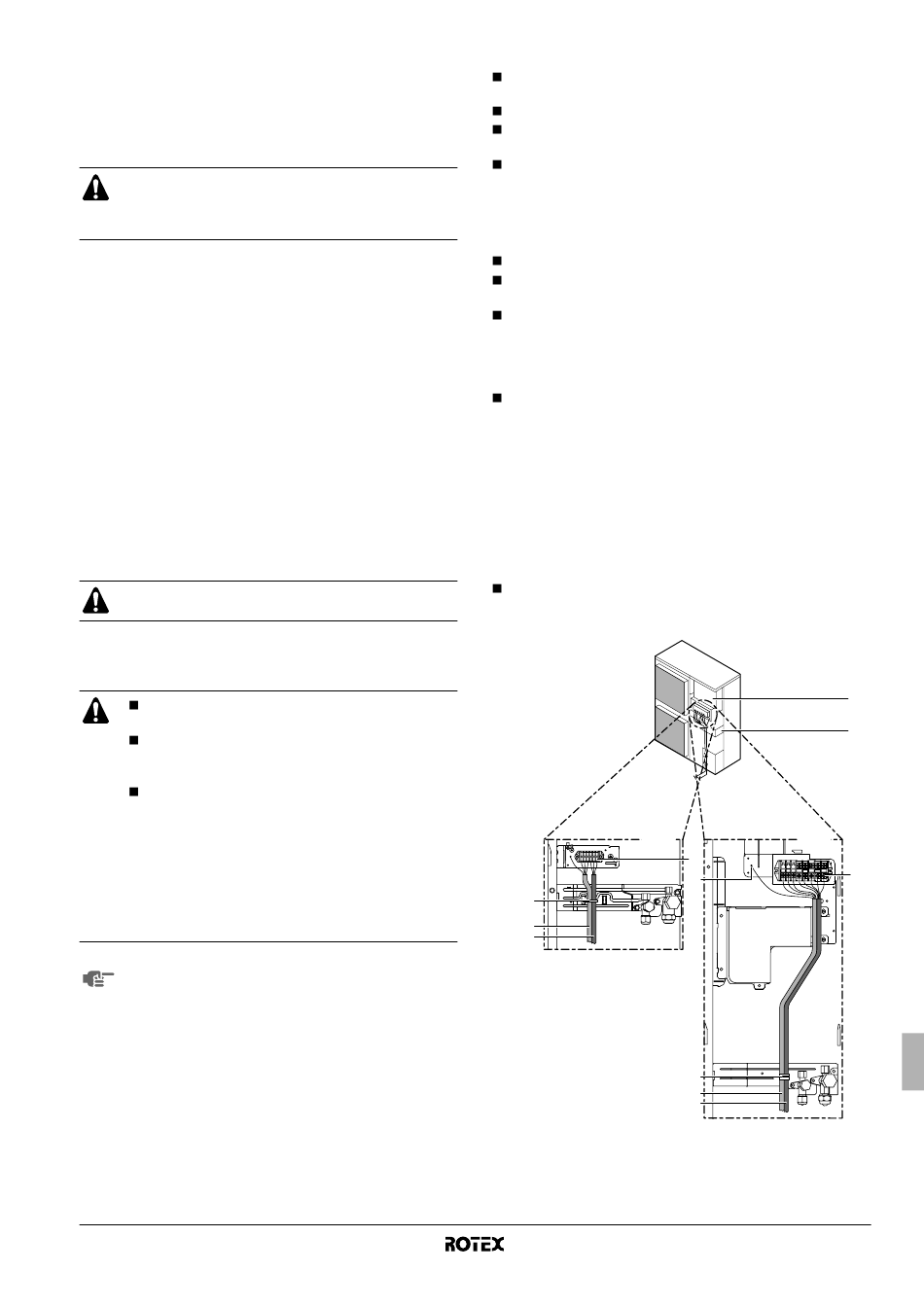

Fixe a cablagem pela ordem que se indica de seguida.
1 Fixe o fio de terra à placa da válvula de paragem, para que não
deslize.
2 Fixe o fio de terra à placa da válvula de paragem uma segunda
vez, juntamente com a cablagem de alimentação e a cablagem
de ligação entre unidades.
Disponha a cablagem por forma a que a tampa frontal não seja
levantada durante a instalação; depois, fixe com firmeza a
tampa frontal.
V3
4
5
6
1
2
W1
3
3
3
4
5
6
