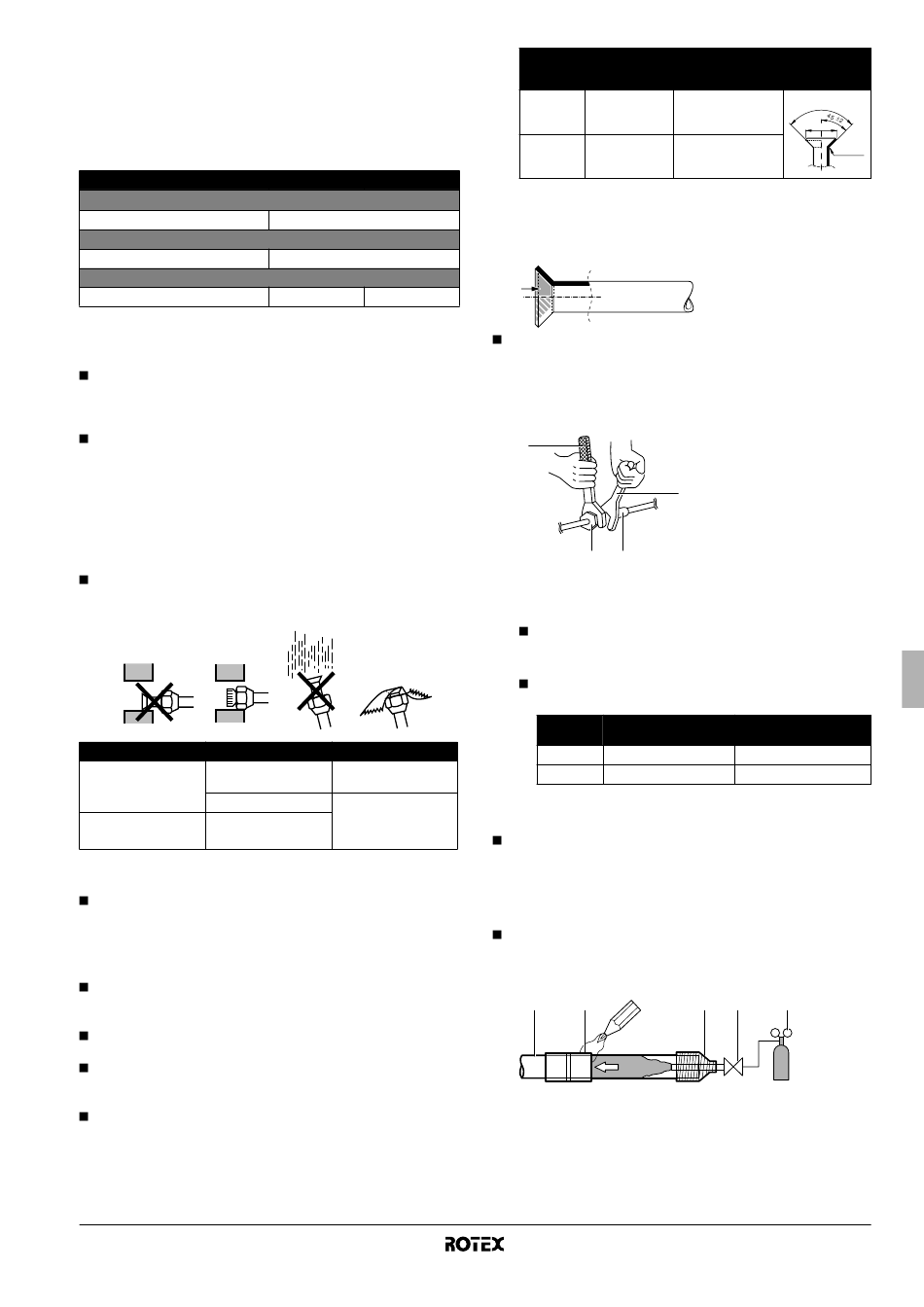

Zulässige Rohrleitungslänge und zulässiger
Höhenunterschied
Die maximal zulässigen Längen und Höhen sind angegeben in der
nachfolgenden Tabelle. Siehe Abbildung 2. Gehen Sie davon aus,
dass die längste Rohrleitung in der Abbildung der tatsächlich
längsten Leitung entspricht. Und dass die höchste Einheit in der
Abbildung der tatsächlich höchsten Einheit entspricht.
Zulässige Rohrleitungslänge
Zulässige Rohrleitungslänge
Maximale Gesamtlänge der -Einweg-Leitung
L
Maximaler Höhenunterschied zwischen Innen- und Außeneinheit
H
Länge ohne Belastung
L
(a) Die in Klammern gesetzte Zahl steht für die äquivalente Länge.
V
ORSICHTSMAßNAHMEN BEI
Stellen Sie sicher, dass nur das angegebene Kältemittel und
kein anderer Stoff wie Luft usw. in den Kältemittelkreislauf
gelangt. Tritt Kältemittelgas aus, während Sie an der Einheit
arbeiten, entlüften Sie umgehend den Raum.
Verwenden Sie ausschließlich Kältemittel vom Typ R410A, wenn
Sie zusätzliches Kältemittel einfüllen müssen.
Werkzeuge zur Installation:
Achten Sie darauf, dass Sie nur Werkzeuge für die Installation
verwenden (Mehrzweck-Manometer, Füllschlauch usw.), die
speziell auf R410A ausgelegt sind und die dem Druck
standhalten. Achten Sie zudem darauf, dass keine fremden
Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in das
System gelangen.
Kneifen Sie die Rohrleitungsenden zusammen oder dichten Sie
sie mit Klebeband ab, um zu verhindern, dass Schmutzpartikel,
Flüssigkeit oder Staub eindringen.
Aufstellungsort Installationszeitraum
Länger als ein Monat
Außengerät
Weniger als ein Monat
Unabhängig vom
Innengerät
Zeitraum
Beim Durchführen von Kupferrohren durch Wände muss mit
besonderer Vorsicht vorgegangen werden.
Die Rohrleitungen so verlegen, dass der Bördelanschluss nicht
mechanisch belastet wird.
Richtlinien für Aufdornen und Bördelanschlüsse
Aufgedornte Rohrenden nur einmal benutzen. Erstellen Sie bei
Bedarf neue. Sonst besteht die Gefahr, dass Leckagen
eintreten.
Verwenden Sie einen Rohrschneider und ein Werkzeug zum
Aufdornen, das sich für das verwendete Kältemittel eignet.
Verwenden Sie nur die Überwurfmuttern, die der Einheit
beiliegen. Bei Verwendung unterschiedlicher Überwurfmuttern
könnte Kältemittel entweichen.
Die Tabelle zeigt die Abmessungen für das Aufdornen von
Rohrenden und die Drehmomente beim Festschrauben (bei zu
strammer Befestigung reißen die aufgedornten Rohrenden).
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Außengerät für Luft-Wasser-Wärmepumpe
4PW50202-1
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
K
ÄLTEMITTELLEITUNGEN
Schutzmethode
Zusammenkneifen der
Rohrleitung
Zusammenkneifen
oder Abdichten der
Rohrleitung mit
Klebeband
Anzugs-
Rohrstärke drehmoment
(mm) (N•m)
Ø9,5 33~39
Ø15,9 63~75
1 Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
Wenn Sie eine Überwurfmutter lösen, verwenden Sie immer
zwei Schlüssel in Kombination.
Beim Anschließen des Rohres immer einen Schraubenschlüssel
und einen Drehmomentschlüssel zusammen benutzen, wenn
Sie eine Überwurfmutter festziehen. Sonst besteht die Gefahr,
dass die Mutter bricht oder dass eine Leckage entsteht.
1
4 3
Nicht empfohlen, nur im Notfall
Sollte es notwendig sein, ein Rohr ohne Verwendung eines
Drehmomentschlüssels anzuschließen, gehen Sie wie folgt vor:
Ziehen Sie die Überwurfmutter mit einem normalen
Schraubenschlüssel so weit an, bis Sie plötzlich einen
Widerstand spüren.
Von hier an ziehen Sie die Überwurfmutter weiter an – drehen
Sie weiter um den Drehwinkel, der unten aufgeführt wird.
Rohrstärke
(mm) Drehwinkel (Grad)
Ø9,5 60~90
Ø15,9 30~60
Richtlinien zum Löten
Beim Löten Stickstoff in die Rohrleitung einleiten.
Wenn Sie beim Löten keinen Stickstoff in die Rohrleitungen ein-
leiten, entstehen innerhalb der Rohre große, filmartig oxidierte
Flächen. Dass hat negative Auswirkungen auf Ventile und
Verdichter im Kältemittelsystem und verhindert einen normalen
Betrieb.
Der Druck beim Einleiten von Stickstoff sollte 0,02 MPa
betragen (d.h. gerade genug, dass Sie es auf der Haut spüren
können). Benutzen Sie ein Druckreduzierventil.
1 2
6
1 Rohre für Kältemittel
2 Zu verlötendes Teil
3 Klebeband
Form der
Abmessungen für Ausdornung
Ausdornen A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
1 Drehmoment-
schlüssel
2 Schraubenschlüssel
2
3 Rohrverbindungs-
stück
4 Überwurfmutter
Empfohlene Länge des
Schlüssels (mm)
±200
±300
3 4 5
6
4 Handventil
5 Druckminderungsventil
6 Stickstoff
Installationsanleitung
