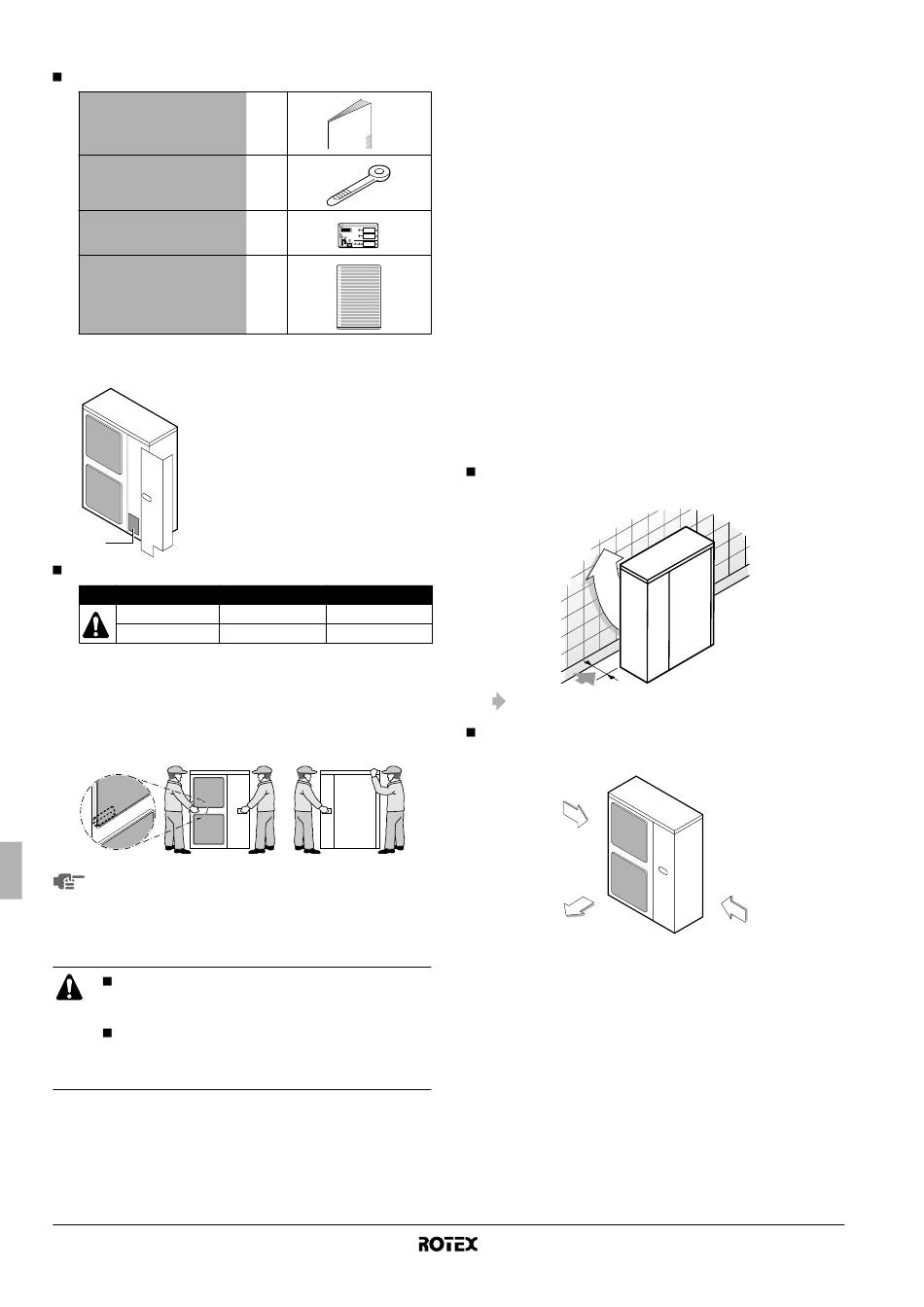

Accessoires

Vérifiez si les accessoires suivants accompagnent l'unité.
Manuel d'installation
Attache-câble
Etiquette de gaz à effet de serre
fluorés
Etiquette multilingue de gaz à
effet de serre fluorés
Voir l'illustration ci-dessous pour connaître l'emplacement des
accessoires.
1
1
Options possibles
RRHQ_V38 + W18
RRHQ_V3
(a) Combinaison des deux options interdite.
Manutention
Comme le montre la figure ci-dessous, déplacer l'unité doucement
par les poignées gauche et droite. Positionner les mains sur le coin
au lieu de saisir l'entrée d'air afin d'éviter de déformer la carcasse.
Pour éviter des blessures, ne pas toucher l'entrée d'air ou
les ailettes en aluminium de l'unité.
C '
HOIX DU LIEU D INSTALLATION
Veillez à prendre des mesures appropriées afin
d'empêcher que l'unité extérieure ne soit utilisée
comme abri par les petits animaux.
Les animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionne-
ments, de la fumée ou un incendie. Demandez au
client de garder la zone autour de l'unité propre.
1 Sélectionner un lieu d'installation où les conditions suivantes
sont remplies et qui soit approuvé par le client.
- Endroits bien ventilés.
- Endroits où l'unité ne dérange pas les voisins.
- Endroits sécurisés pouvant supporter le poids et les
vibrations de l'unité et où l'unité peut être installée sur un
plan horizontal.
Manuel d'installation
3
1
2
1
1
Accessoires
Film chauffant Douille de purge
Standard Utilisation interdite
(a) (a)
Kit optionnel Kit optionnel
- Endroits à l'abri de gaz inflammables ou de fuites de produits.
- Endroits octroyant un espace suffisant pour l'entretien.
- Endroits d'où les tuyauteries et les câblages des unités
intérieures et extérieures se situent dans les limites
permises.
- Endroits où les fuites d'eau de l'unité ne peuvent pas
provoquer de détériorations (par ex. en cas d'obturation d'un
tuyau de purge).
- Endroits où la pluie peut être évitée autant que possible.
2 Lors de l'installation de l'unité à un endroit exposé au vent,
accorder plus particulièrement de l'attention aux points suivants.
Les vents violents de 5 m/sec ou plus, qui soufflent contre la
sortie d'air de l'unité extérieure entraînent des courts-circuits
(aspiration d'air de ventilation), et ceci peut avoir les
conséquences suivantes:
- Détérioration de la capacité de fonctionnement.
- Formation fréquente de givre pendant le fonctionnement en
chauffage.
- Interruption du fonctionnement provoquée par une pression
élevée.
- Lorsqu'un vent violent souffle continuellement en face de
l'unité, le ventilateur peut commencer à effectuer des
rotations très rapides jusqu'à ce qu'il se casse.
Se référer aux illustrations pour l'installation de cette unité dans
un lieu où la direction du vent peut être prévue.
Orienter le côté de la sortie d'air vers le mur du bâtiment, la
clôture ou l'écran brise-vent.
Assurez vous qu'il y a suffisamment de place pour l'installation
Orienter le côté sortie à un angle approprié à la direction du
vent.
Vent fort
Air soufflant
3 Préparer un canal pour l'écoulement de l'eau autour de la
fondation afin d'évacuer les eaux usées du pourtour de
l'appareil.
4 Si l'eau de l'unité a du mal à s'écouler, installez l'unité sur une
fondation en blocs de béton, etc. (la hauteur de la fondation ne
doit pas dépasser 150 mm maximum).
5 Si vous installez l'unité sur un bâti, installez une plaque étanche
dans environ 150 mm de la partie inférieure de l'unité pour
empêcher l'eau de pénétrer par le bas.
6 Lors de l'installation de l'unité dans un lieu fréquemment exposé
à la neige, veiller tout particulièrement à relever les fondations le
plus haut possible.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unité extérieure pour pompe à chaleur air à eau
Vent fort
