Ne jamais faire pénétrer des faisceaux de câbles de force dans
une unité.
Fixer les câbles pour qu'ils n'entrent pas en contact avec les
canalisations (en particulier du côté haute pression).
Attacher le câblage électrique avec des attache-câble comme le
montre l'illustration ci-dessous de sorte qu'il n'entre pas en
contact avec la tuyauterie, et tout particulièrement du côté de la
haute pression.
S'assurer qu'aucune pression externe n'est appliquée au
bornier.
Lors de la pose du disjoncteur de fuite à la terre, veiller à ce qu'il
soit compatible avec l'inverter
électriques haute fréquence) pour éviter un déclenchement
inutile du disjoncteur de fuite à la terre.

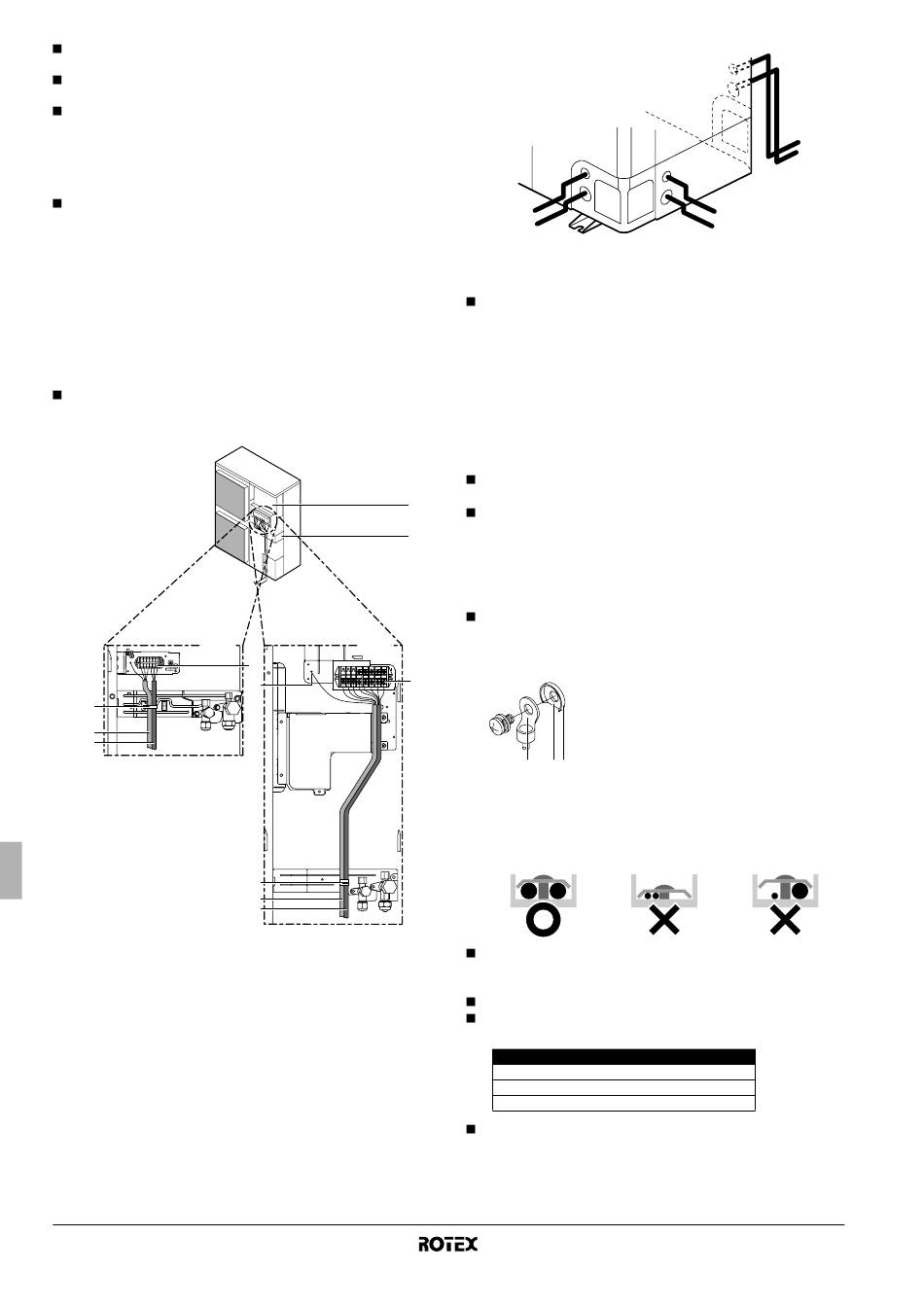

Fixer le câblage dans l'ordre montré ci-dessous.
1 Fixer le fil de terre à la plaque où se fixe la vanne d'arrêt pour
qu'il ne glisse pas.
2 Fixer le fil de terre à la plaque à laquelle s'attache la vanne
d'arrêt une fois de plus ainsi que le câblage électrique et le
câblage entre les unités.
Placer le câblage électrique pour que le couvercle frontal ne
monte pas quand on effectuera des travaux de câblage et
l'attacher fermement.
V3
4
5
6
1 Coffret électrique
2 Plateau de montage de la vanne d'arrêt
3 Terre
4 Attache-câble
5 Câblage entre les unités
6 Approvisionnement énergétique et mise à la terre
Manuel d'installation
11
(résistant aux parasites
1
2
W1
3
3
3
4
5
6
2
1
1 Approvisionnement en énergie et mise à la terre
2 Câblage entre les unités
Lorsque les câbles sont acheminés à partir de l'unité, un
manchon de protection pour les conduits (insertions GP) peut
être inséré dans le trou éjecteur. (Voir figure 3)
1 Câble
2 Bague
3 Ecrou
Quand vous n'utilisez pas une conduite de câble, veillez à
protéger les câbles avec des tubes en vinyle pour éviter que les
coins du trou d'éjection ne coupent les câbles.
Respecter le schéma de câblage pour tous les travaux de
montage électrique.
Former les câbles et fixer fermement le couvercle pour que le
couvercle s'intègre correctement.
Précautions à prendre pour le câblage de l'alimentation
et entre les unités
Utiliser une borne du type épissure pour la connexion à la
planche à bornes de l'alimentation électrique. S'il est impossible
à utiliser pour des raisons inévitables, respectez les instructions
suivantes.
1 Borne de pression ronde
2 Section découpée
3 Rondelle à collerette
1 2 3
- Ne pas connecter des câbles de sections différentes à la
même borne d'alimentation. (Un desserrage de la connexion
peut provoquer une surchauffe.)
- Lors de la connexion de câbles de même section, les
raccorder selon l'illustration ci-dessous.
Utilisez le bon tournevis pour serrer les vis du bornier.
Les petits tournevis peuvent endommager la tête de la vis et
empêcher une fixation correcte.
Serrer trop fort les vis du bornier peut endommager les vis.
Voir le tableau ci-dessous pour les couples de serrage de vis de
bornier.
Couple de serrage (N•m)
M4 (X1M)
M5 (X1M)
M5 (EARTH)
Se référer aux instructions d'installation jointes à l'unité
intérieure pour le câblage de l'unité intérieure, etc.
RRHQ0011~016AAV3(8) + RRHQ011~016AAW18
Unité extérieure pour pompe à chaleur air à eau
2
1
2
1
4 Bâti
5 Flexible
A Intérieur
B Extérieur
1,2~1,8
2,0~3,0
3,0~4,0
