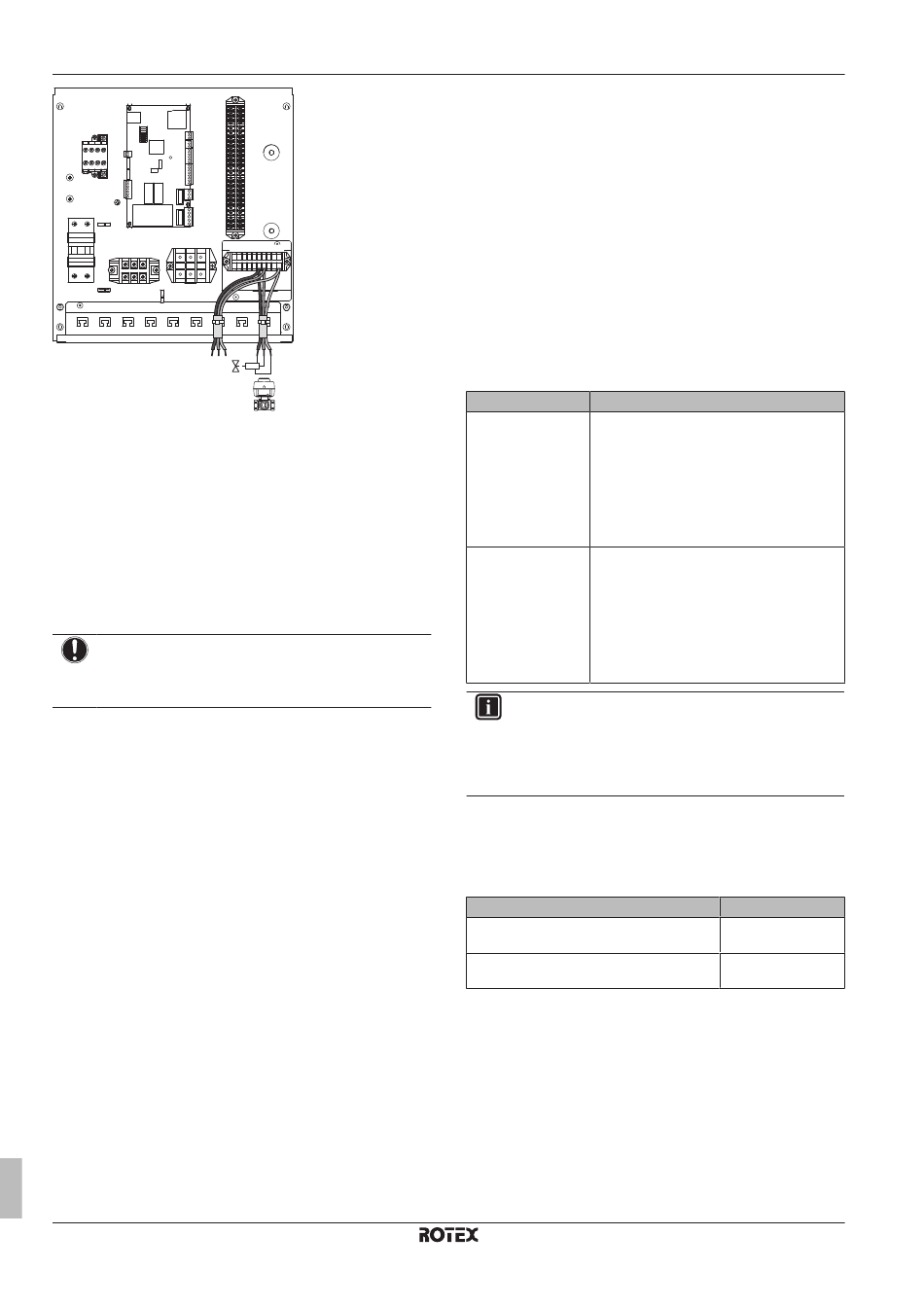

8 Configuration
X2M
A1P
X1M
X4M
a
a
Depuis l'unité extérieure
b
Vanne 3 voies
Y
Vers X8M/6
N
Vers X8M/7
L
Vers X8M/10
7.9
Finalisation de l'installation de
l'unité extérieure
7.9.1
Fermeture de l'unité extérieure
1 Fermez le couvercle du coffret électrique.
2 Installez la plaque supérieure et la plaque avant.
REMARQUE
Lors de la fermeture du couvercle de l'unité extérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
7.10
Finalisation de l'installation du
boîtier de commande
7.10.1
Fermeture du boîtier de commande
1 Fermez la plaque avant.
7.11
Finalisation de l'installation du
boîtier optionnel
7.11.1
Fermeture du boîtier optionnel
1 Fermez la plaque avant.
7.12
Finalisation de l'installation du
chauffage d'appoint
7.12.1
Fermeture du chauffage d'appoint
1 Fermez le couvercle du coffret électrique.
2 Fermez la plaque avant.
Guide de référence installateur
54
X8M
7 6
10
Y
N
L
b
8
Configuration
8.1
Vue d'ensemble: configuration
Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
Pourquoi ?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment ?
Vous pouvez configurer le système à l'aide de deux méthodes.
Méthode
Configuration via
La première fois – Assistant rapide.
l'interface utilisateur
Lorsque vous ACTIVEZ l'interface utilisateur
pour la première fois (via l'unité intérieure),
un assistant rapide démarre pour vous aider
à configurer le système.
Ensuite. Si nécessaire, vous pourrez
apporter ultérieurement des modifications à
la configuration.
Configuration via le
Vous pouvez préparer la configuration hors
logiciel de
site sur un PC, puis télécharger
configuration du PC
ultérieurement la configuration sur le
système à l'aide du logiciel de configuration
du PC.
Reportez-vous également à la section
suivante:
au coffret électrique" à la
INFORMATIONS
Lorsque les réglages installateur sont modifiés, l'interface
utilisateur demande une confirmation. Une fois la
confirmation effectuée, l'écran est rapidement mis sur
ARRÊT et la mention "occupé" s'affiche pendant plusieurs
secondes.
Accès aux réglages – Légendes des tableaux
Vous pouvez utiliser deux méthodes pour accéder aux réglages de
l'installateur. Cependant, tous les réglages ne sont PAS accessibles
via les deux méthodes. Dans ce cas, les colonnes correspondantes
du tableau de ce chapitre indiquent la mention N/A (non applicable).
Méthode
Accès aux réglages via le chemin de
navigation dans la structure du menu.
Accès aux réglages via le code dans les
paramètres d'affichage.
Reportez-vous également aux sections suivantes:
▪
"Accès aux réglages de l'installateur" à la page 55
▪
"8.5 Structure de menus: vue d'ensemble des réglages
installateur" à la page 82
8.1.1
Raccordement du câble PC au coffret
électrique
Condition requise: Le kit EKPCCAB est nécessaire.
1 Raccordez le câble avec connexion USB à votre PC.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
Description
"8.1.1 Raccordement du câble PC
page 54.
Colonne du tableau
#
Code
4P415097-1 – 2015.08
