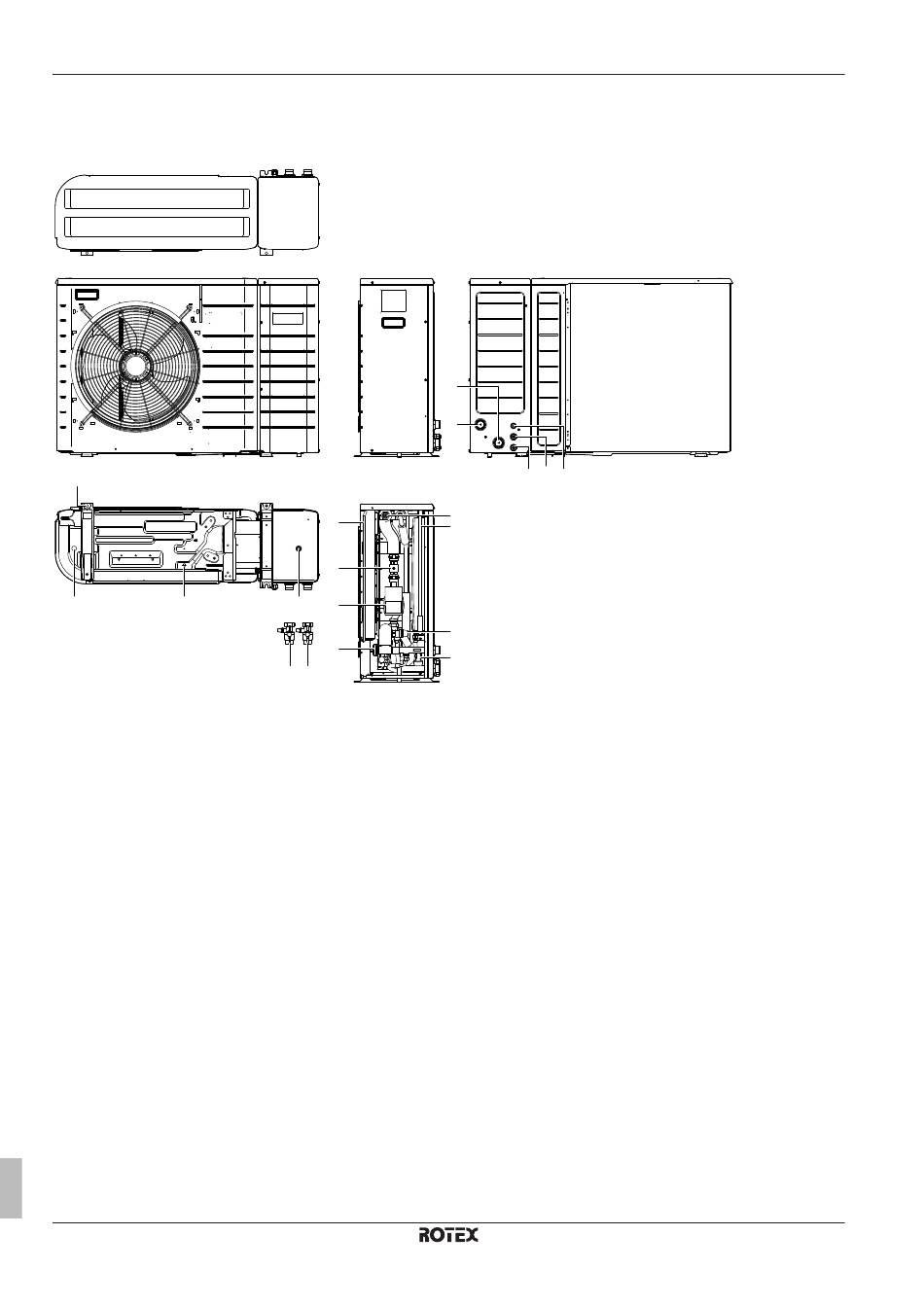

14.4.1 Composants: unité extérieure
p
n n
a Raccord d'entrée de l'eau 1" M
b Raccord de sortie de l'eau 1" M
c Admission du câblage (alimentation électrique)
d Admission du câblage (câblage à haute tension)
e Admission du câblage (câblage à basse tension)
f Pompe
g Filtre à eau
h Vanne de sécurité
i Coffret électrique
j Capteur de débit
k Contacteur de débit
l Vase d'expansion
m Vanne de purge d'air
n Sortie de purge
o Vanne d'arrêt avec vanne de purge/remplissage
1" (accessoire inclus)
p 4 trous pour les boulons d'ancrage
