K1M
1 3 5 13
2 4 6 14
Ω
Ω
K5M
1 3 5 13
2 4 6 14
7.8.22

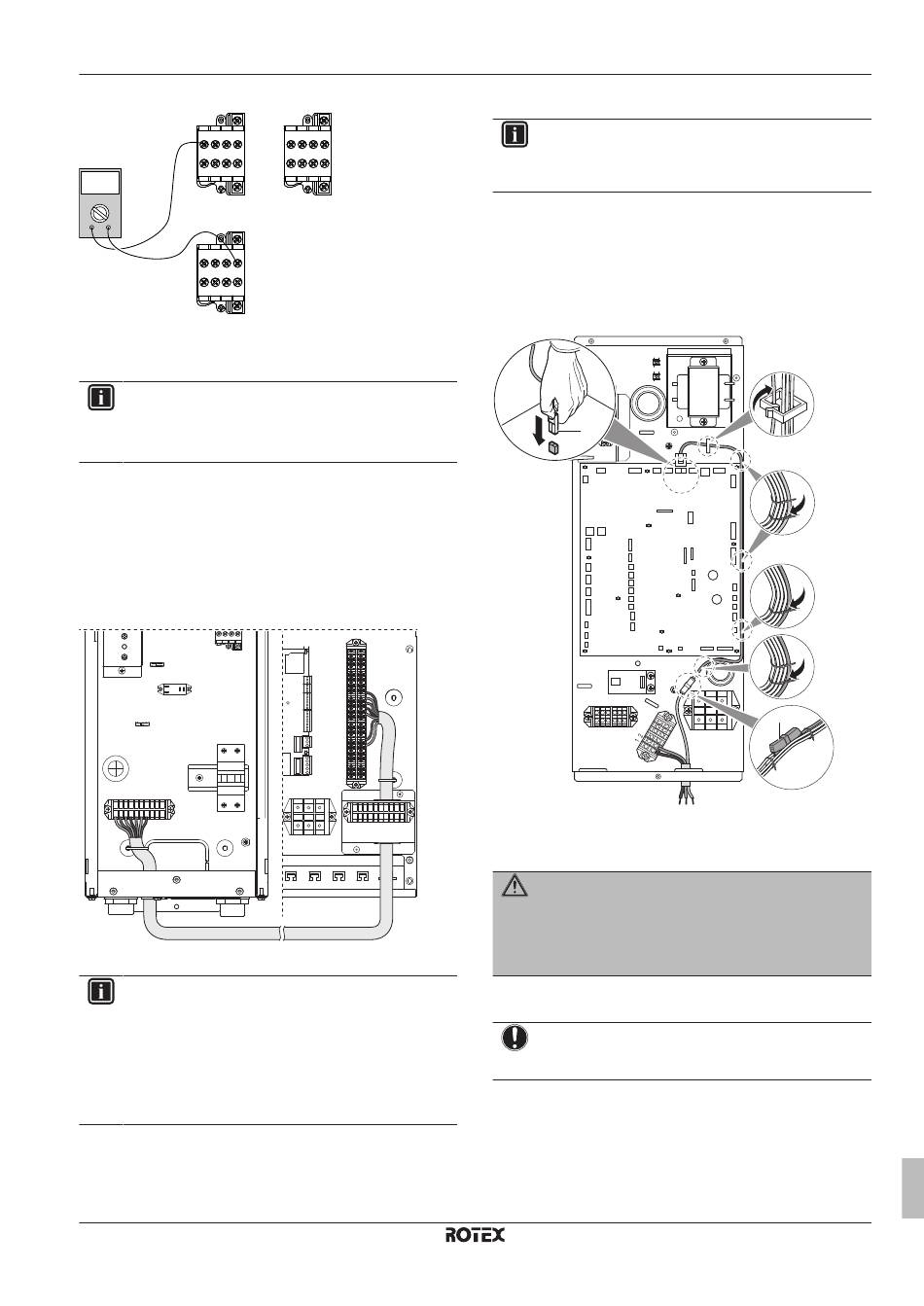

Raccordement du kit de chauffage
d'appoint à la boîte de commande
INFORMATIONS
▪ Nécessite un boîtier de commande RKCB07CAV3.
▪ Pour
être
connecté
RKCB07CAV3.
1 Pour la thermistance, raccordez 2 fils entre les bornes du
chauffage d'appoint X15M/1+2 et les bornes de la boîte de
commande X2M/5+6.
2 Pour la protection thermique, raccordez 2 fils entre les bornes
du chauffage d'appoint X15M/3+4 et les bornes de la boîte de
commande X2M/11+12.
3 Pour le raccordement avec la boîte de commande, raccordez
3 fils entre les bornes du chauffage d'appoint X15M/5+6+7 et
les bornes de la boîte de commande X2M/13+14+15.
F1B
1 2 3 4 5 6 7
X15M
4 Fixez le câble avec les attaches sur les supports d'attaches.
INFORMATIONS
▪ Pour plus de détails au sujet des raccordements,
reportez-vous au schéma de câblage.
▪ Utilisez un câble à plusieurs noyaux.
▪ Pour le kit de chauffage d'appoint RKMBUHCA3V3, il
n'est PAS nécessaire de raccorder la borne du
chauffage d'appoint X15M/6 et la borne de la boîte de
commande X2M/14.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
K2M
K2M
1 3 5 13
2 4 6 14
au
boîtier
de
commande
X2M
A4P
15
14
13
12
11
6
5
X1M
X8M
7.8.23
Raccordement du kit de vannes
INFORMATIONS
Uniquement
pour
(RBLQ05+07CAV3) dans lesquels un chauffage d'appoint
est installé.
1 Raccordez le connecteur à une extrémité du câble du
connecteur (a) à la borne X21A de la CCI de l'unité extérieure
A1P et insérez-le comme indiqué sur l'illustration ci-dessous.
2 Procédez au raccordement de la borne de l'attache qui forme
l'autre extrémité du câble du connecteur (b) et de la borne du
boîtier de commande X8M/10 et raccordez les bornes de l'unité
extérieure X3M/1+2 aux bornes du boîtier de commande
X8M/6+7.
X7M
a
X21A
X5M
X3M
a
Connecteur – une extrémité du câble du connecteur
b
Borne d'attache – autre extrémité du câble du connecteur
c
Vers le boîtier de commande
AVERTISSEMENT
Fixez le câble du connecteur du kit de vannes à l'ensemble
de câbles pour assurer la détente. Placez des attache-
câbles des deux côtés de la borne de l'attache. Le non-
respect de cet avertissement peut entraîner un court-circuit
et un incendie.
3 Raccordez la vanne 3 voies appartenant au kit de vannes aux
bornes du boîtier de commande X8M/6+7+10.
REMARQUE
Lors du raccordement de plusieurs fils à la même borne,
veillez à ce que les fils disposent de la même épaisseur.
7 Installation
les
systèmes
réversibles
X21A
b
X4M
c
Guide de référence installateur
53
