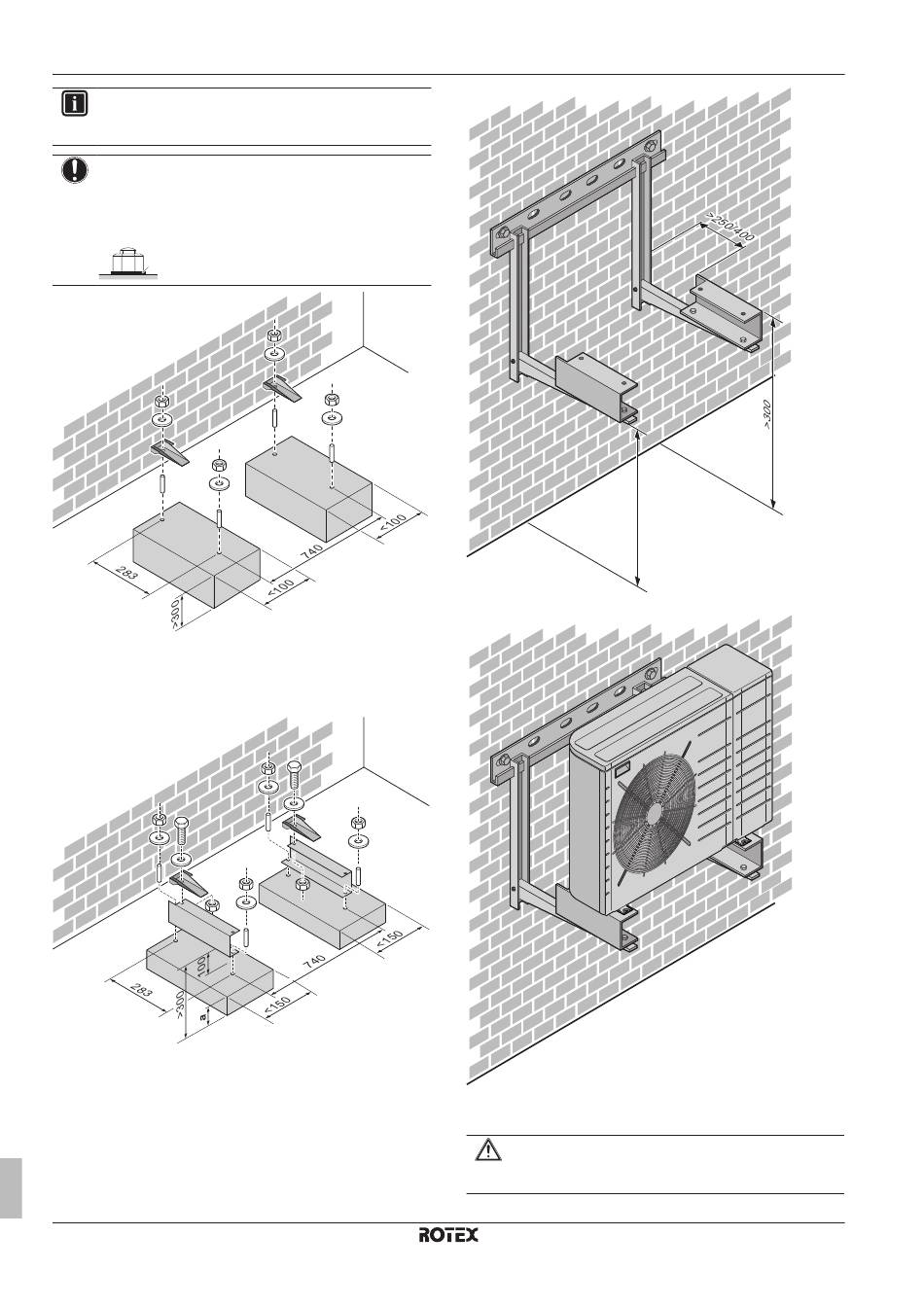

Installation De L'unité Extérieure - Rotex HPSU RBLQ05 Guide De Référence Installateur

7 Installation
INFORMATIONS
La partie saillante des boulons ne doit pas dépasser
15 mm.
REMARQUE
Fixez l'unité extérieure sur les boulons de fondation à l'aide
d'écrous et de rondelles en résine (a). Si le revêtement sur
la zone de fixation est retiré, les écrous rouillent
facilement.
a
(mm)
Dans tous les cas, laissez un espace libre d'au moins 300 mm sous
l'unité. Veillez également à ce que l'unité soit positionnée au moins
100 mm au-dessus du niveau maximum de neige envisagé.
(mm)
a Hauteur maximale des chutes de neige
Il est possible d'installer l'unité sur des supports muraux:
Guide de référence installateur
36
a
(mm)
a Hauteur maximale des chutes de neige
7.3.4 Installation de l'unité extérieure
ATTENTION
NE RETIREZ PAS le carton de protection avant que l'unité
soit installée correctement.
