3 À propos du carton
3.2 Unité extérieure
POMPE A CHALEUR
CHAUFFAGE
La marque "NF Pompe à Chaleur" est une marquee de qualité pour
les pompes à chaleur. Elle prouve que les performances et la qualité
de l'unité sont conformes aux critères énoncés dans le référentiel de
certification NF414.

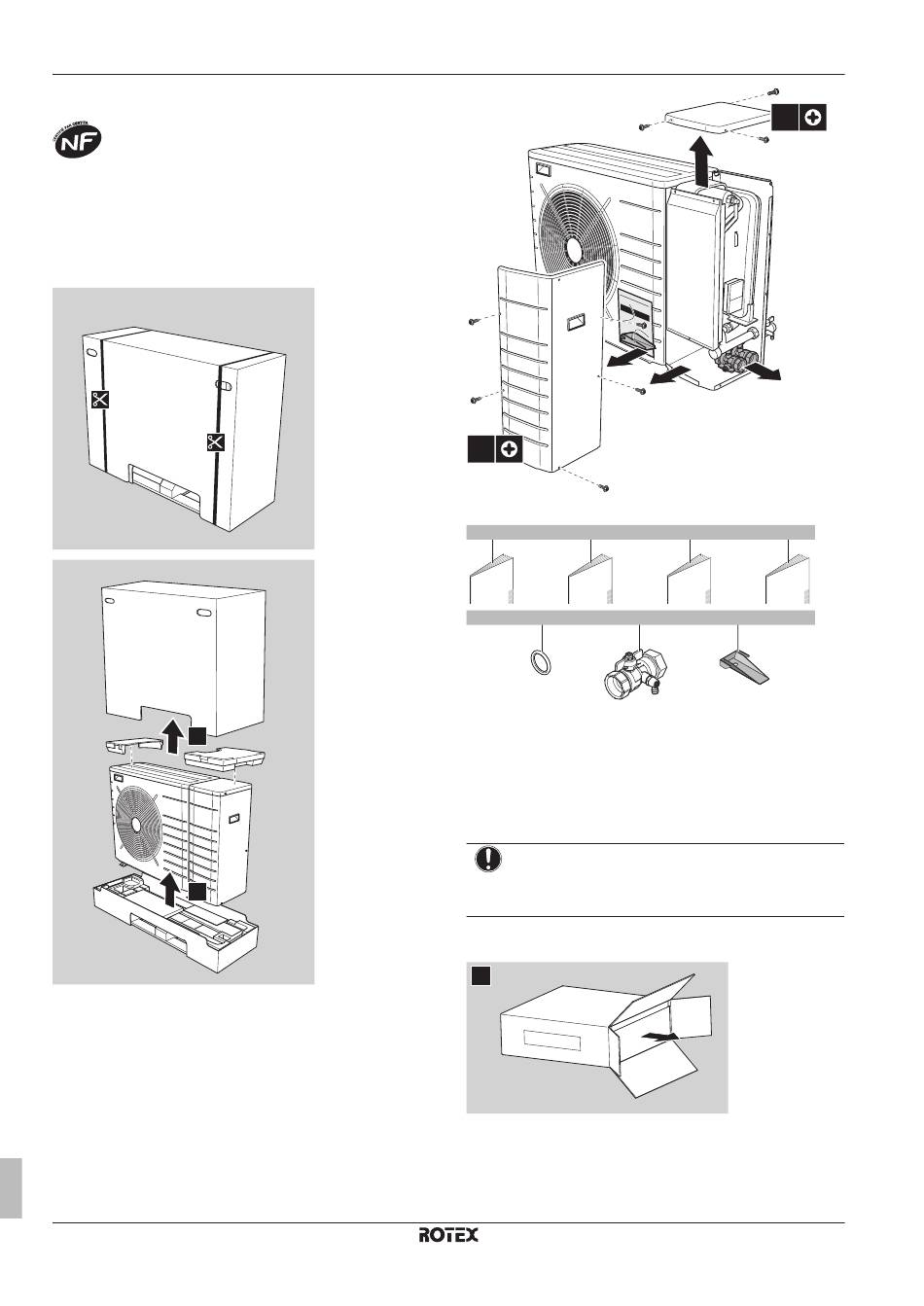

3.2.1 Déballage de l'unité extérieure
1
2
3.2.2 Retrait des accessoires de l'unité
extérieure
1 Ouvrez l'unité extérieure.
Guide de référence installateur
8
5×
2 Retirez les accessoires.
a b
1× 1×
e f
2×
a Consignes de sécurité générales
b Addendum pour l'équipement en option
c Manuel d'installation de l'unité extérieure
d Manuel d'utilisation
e Joint d'étanchéité pour vanne d'arrêt
f Vanne d'arrêt
g Plaque de montage de l'unité
3.3 Boîtier de commande
REMARQUE
Le coffret électrique RKCB07CAV3 est une option et peut
uniquement être utilisé en association avec les unités
extérieures RDLQ05+07CAV3 et RBLQ05+07CAV3.
3.3.1 Déballage du boîtier de commande
1
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
3×
c d
1× 1×
g
2× 2×
4P415097-1 – 2015.08
