7 Installation
7.8.15 Raccordement des compteurs électriques
INFORMATIONS
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Pour être connecté
RK2CB07CAV3.
INFORMATIONS
Dans le cas d'un compteur électrique avec sortie transistor,
vérifiez la polarité. La polarité positive DOIT être
connectée à X2M/7 et X2M/9; la polarité négative à X2M/8
et X2M/10.

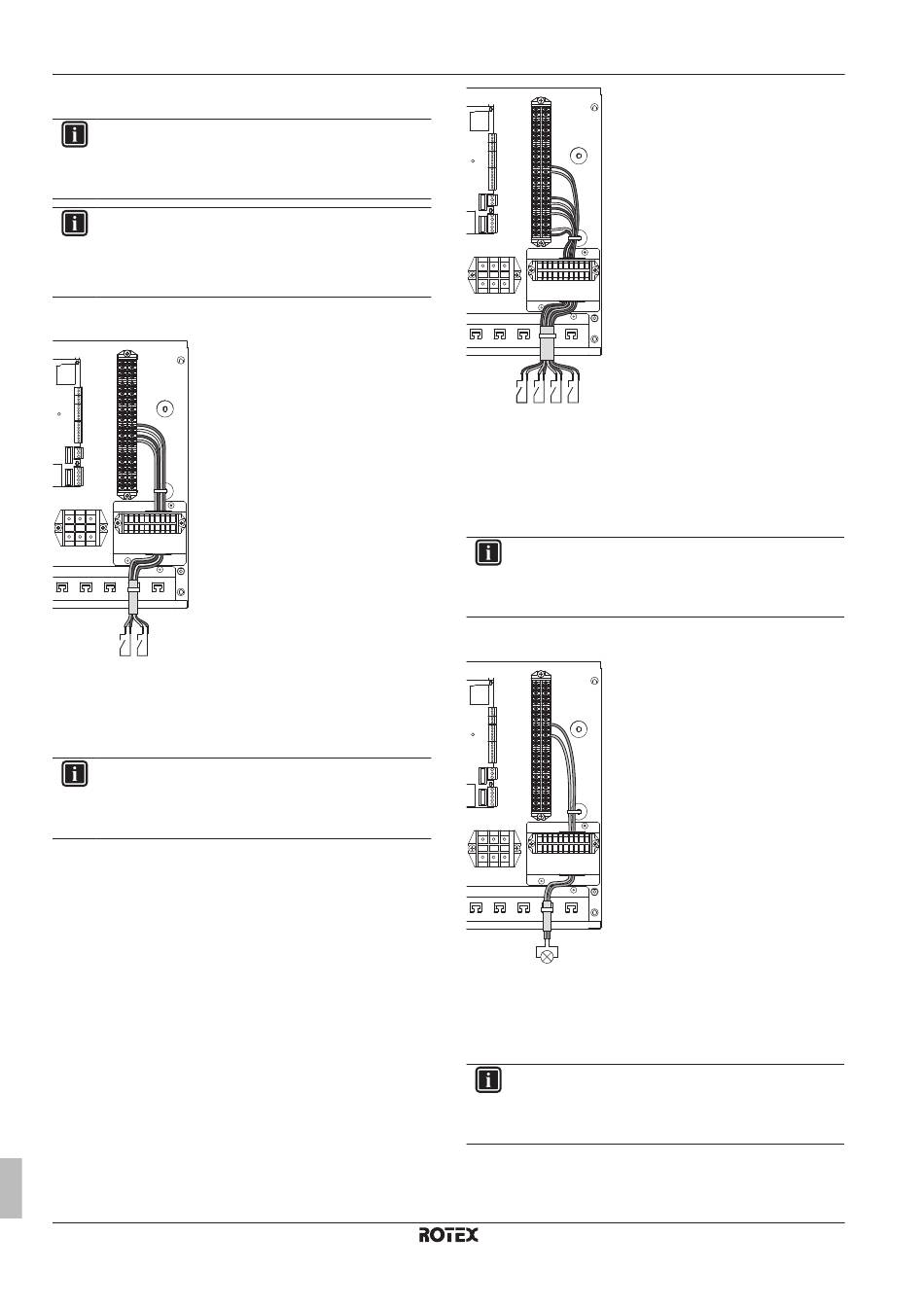

1 Raccordez le câble des compteurs électriques aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
X2M
A4P
10
9
8
7
X1M
X8M
S5P S6P
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.8.16 Raccordement des entrées numériques
de consommation électrique
INFORMATIONS
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Pour être connecté
RK2CB07CAV3.
1 Raccordez le câble des entrées numériques de consommation
électrique aux bornes adaptées comme indiqué sur l'illustration
ci-dessous.
Guide de référence installateur
50
au boîtier optionnel
au boîtier optionnel
X2M
A4P
12
11
6
5
4
3
2
1
X1M
X8M
S3P S2P S1P S4P
S3P Raccordez aux bornes X2M/1+2
S2P Raccordez aux bornes X2M/3+4
S1P Raccordez aux bornes X2M/5+6
S4P Raccordez aux bornes X2M/11+12
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.8.17

Raccordement de la sortie alarme

INFORMATIONS
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Pour être connecté
RK2CB07CAV3.
1 Raccordez le câble de la sortie alarme aux bornes adaptées
comme indiqué sur l'illustration ci-dessous.
X2M
A4P
15
13
X1M
X8M
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.8.18 Raccordement de la sortie de MARCHE/
ARRÊT du rafraîchissement/du chauffage
INFORMATIONS
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Pour être connecté
RK2CB07CAV3.
1 Raccordez le câble de la sortie de MARCHE/ARRÊT du
rafraîchissement/du chauffage aux bornes adaptées comme
indiqué sur l'illustration ci-dessous.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
au boîtier optionnel
au boîtier optionnel
4P415097-1 – 2015.08
