5 Consignes d'application
Le système permet de contrôler la température de chaque pièce de
manière très flexible, vous devez donc commencer par répondre aux
questions suivantes:
▪ Combien de pièces sont chauffées (ou rafraîchies) par le système
de pompe à chaleur ROTEX?
▪ Quels types d'émetteurs de chaleur sont utilisés dans chaque
pièce et quelle est la température de départ prévue?
Une fois les exigences en matière de chauffage/rafraîchissement
claires, ROTEX vous recommande de suivre les consignes
d'installation ci-dessous.
REMARQUE
Si un thermostat d'ambiance externe est utilisé, il
contrôlera la protection antigel. Cependant, la protection
antigel est uniquement possible si le contrôle de la
température de départ est activé sur l'interface utilisateur
de l'unité.
INFORMATIONS
Si un thermostat d'ambiance extérieur est utilisé et que la
protection antigel doit être assurée dans toutes les
conditions,
vous
devez
automatique [A.5.1.2] sur 1.
5.2.1
Une pièce
Chauffage au sol ou radiateurs – thermostat
d'ambiance à fil

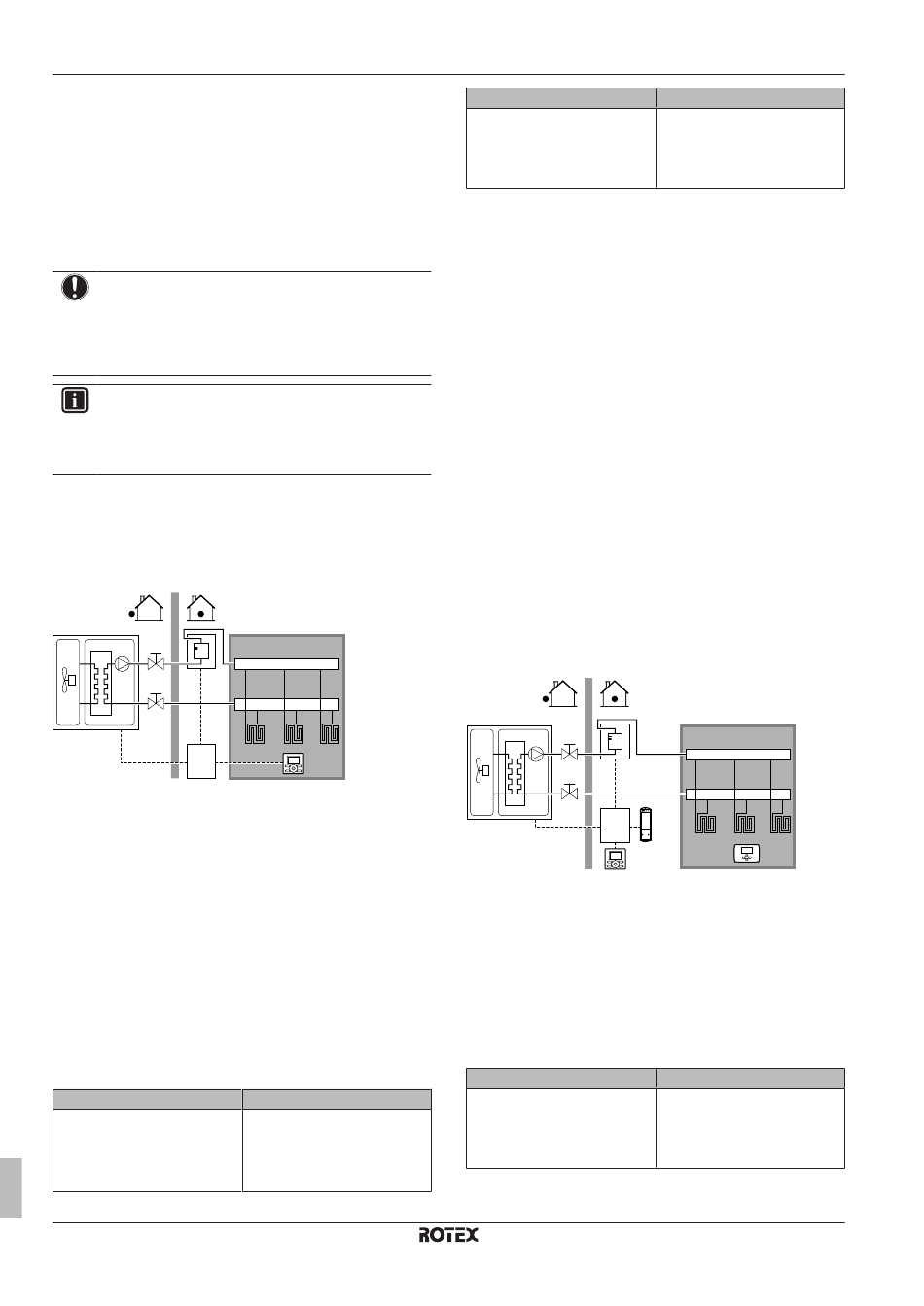

Installation
c
b
A
Zone de température de départ principale
B
Une pièce
a
Interface utilisateur utilisée en tant que thermostat
d'ambiance
b
Boîtier de commande
c
Chauffage d'appoint (option)
▪ Le chauffage au sol ou les radiateurs sont directement raccordés
à l'unité extérieure – ou au chauffage d'appoint, s'il en existe un.
▪ La température ambiante est contrôlée par l'interface utilisateur,
qui est raccordée au boîtier de commande RKCB07CAV3.
Installations possibles:
▪ Le boîtier de commande RKCB07CAV3 est installé dans la
pièce et l'interface utilisateur est utilisée comme thermostat
d'ambiance.
▪ Le boîtier de commande RKCB07CAV3 est installé à l'intérieur,
à proximité de l'unité extérieure + interface utilisateur installée
dans la pièce et utilisée comme thermostat d'ambiance.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Guide de référence installateur
14
régler
le
mode
d'urgence
A
B
a
Valeur
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
Réglage
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Avantages
▪ Économique.
Vous
n'avez
d'ambiance extérieur supplémentaire.
▪ Niveau maximal de confort et d'efficacité. La fonctionnalité de
thermostat d'ambiance intelligent peut réduire ou augmenter la
température de départ voulue en fonction de la température
intérieure réelle (modulation). Les conséquences sont les
suivantes:
▪ une température intérieure stable, conforme à la température
souhaitée (niveau de confort plus élevé),
▪ moins de cycles d'activation/de désactivation (niveau de
silence, de confort et d'efficacité plus élevé),
▪ température de départ la plus faible possible (niveau d'efficacité
plus élevé).
▪ Simplicité. Vous pouvez facilement régler la température
intérieure souhaitée via l'interface utilisateur:
▪ Vous pouvez utiliser les valeurs prédéfinies et les programmes
pour vos besoins quotidiens.
▪ Vous pouvez remplacer temporairement les valeurs prédéfinies
et les programmes par le mode vacances si vous devez vous
écarter de vos besoins quotidiens...
Chauffage au sol ou radiateurs – thermostat
d'ambiance sans fil
Installation
c
b
a
A
Zone de température de départ principale
B
Une pièce
a
Interface utilisateur
b
Boîtier de commande
c
Chauffage d'appoint (option)
d
Récepteur pour le thermostat d'ambiance externe sans fil
e
Thermostat d'ambiance externe sans fil
▪ Le chauffage au sol ou les radiateurs sont directement raccordés
à l'unité extérieure – ou au chauffage d'appoint, s'il en existe un.
▪ La température intérieure est contrôlée par le thermostat
d'ambiance externe sans fil (équipement en option RKRTR1).
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
Valeur
0 (1 zone TD): Principale
PAS
besoin
d'un
thermostat
A
B
d
e
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
4P415097-1 – 2015.08
