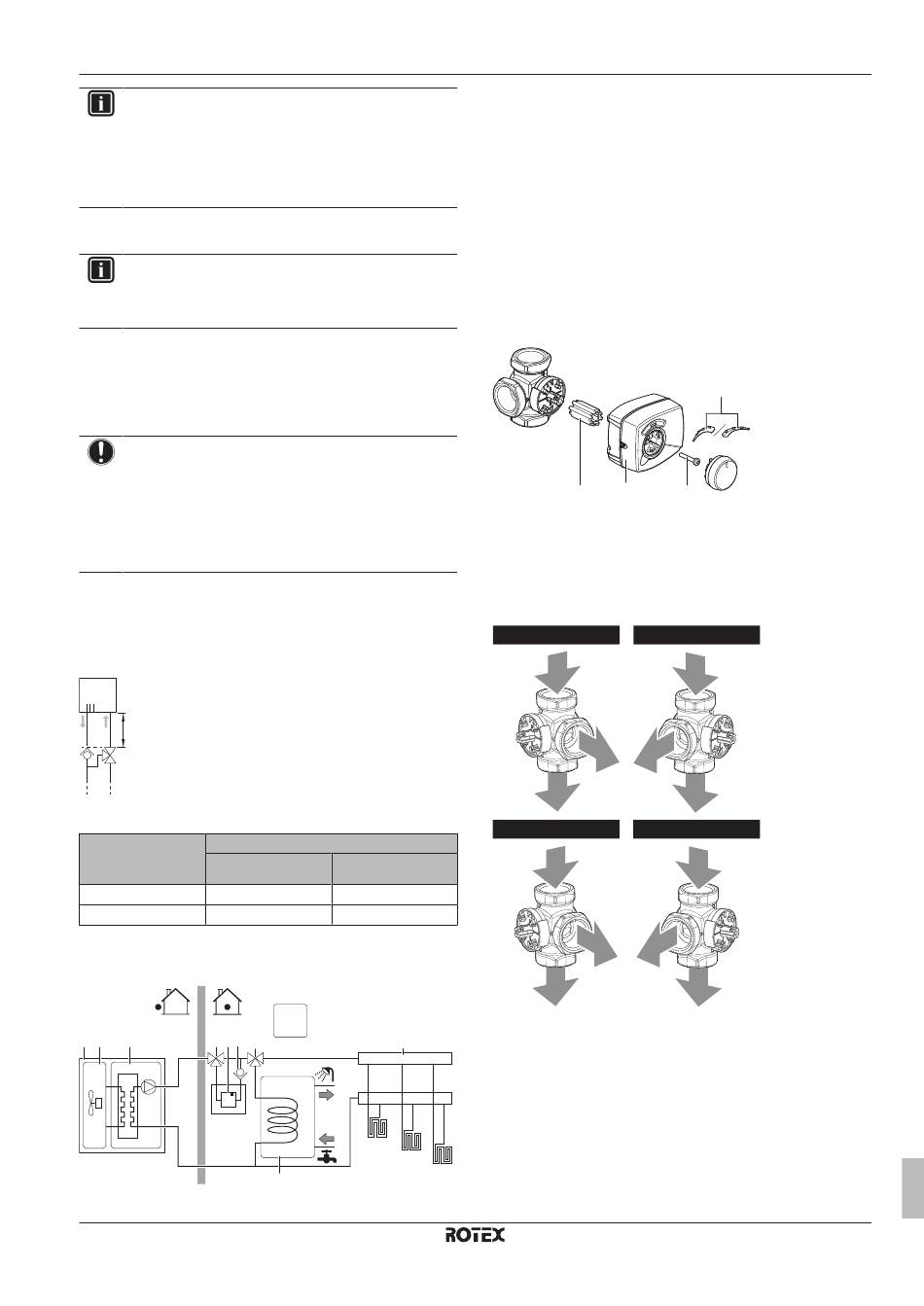

À Propos Du Kit De Vannes - Rotex HPSU RBLQ05 Guide De Référence Installateur

INFORMATIONS
Une vanne de purge d'air automatique est installée dans le
chauffage d'appoint. Pour connaître l'emplacement de
cette vanne, reportez-vous à la section
techniques" à la page
à une purge d'air,
"9.4.2 Fonction de purge d'air" à la
7.7.5 À propos du kit de vannes
INFORMATIONS
Uniquement pour
(RBLQ05+07CAV3) dans lesquels un chauffage d'appoint
est installé.
Lors de l'installation du chauffage d'appoint dans un système
réversible (RBLQ05+07CAV3), si les conditions indiquées à la
section "14.7.1 Nécessité du kit de vannes" à la page 116
remplies, de la condensation peut apparaître à l'intérieur du
chauffage d'appoint. Une dérivation doit être prévue pour la
condensation.
REMARQUE
En cas d'anomalie de fonctionnement du kit de vannes ou
de problèmes liés à une installation incorrecte, il est
possible que la condensation à l'intérieur du chauffage
d'appoint ne soit pas correctement dérivée. Pour éviter que
la condensation n'occasionne des dommages, veillez à ce
que tous les composants installés sous le chauffage
d'appoint résistent au moins à l'écoulement d'eau (IPX1).
Les conditions requises pour le site d'installation du kit de vannes
dépendent du point de consigne requis pour la température de
départ (chauffage au sol: 18°C – ventilo-convecteurs: 5°C) et du
matériau de la tuyauterie (cuivre ou Alpex). Laissez suffisamment
d'espace sous le chauffage d'appoint, conformément à l'illustration
et au tableau ci-dessous.
A
A Distance minimale requise entre le chauffage d'appoint et
le kit de vannes.
Point de consigne
pour la température
Cuivre
de départ
18°C A = 0,25 m
5°C A = 0,50 m
(a) Polyéthylène renforcé avec de l'aluminium
Le kit de vannes EKMBHBP1 inclut un clapet anti-retour et une
vanne 3 voies, qui doivent être intégrés au système comme suit :
a b c d f e j
a Unité extérieure
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
"14 Données
97. Pour savoir comment procéder
reportez-vous à la section
page 84.
les systèmes réversibles
Matériau de la tuyauterie
(a)
Alpex
A = 0,1 m
A = 0,2 m
g
i
FHL1
FHL2
h
b Partie du réfrigérant de l'unité extérieure
c Partie hydraulique de l'unité extérieure
d Vanne 3 voies (du kit de vannes EKMBHBP1)
e Clapet anti-retour (du kit de vannes EKMBHBP1)
f Kit de chauffage d'appoint
g Boîtier de commande
h Ballon d'eau chaude sanitaire
i Circuit de chauffage
j Vanne 3 voies (du ballon d'eau chaude sanitaire)
Raccordement du clapet anti-retour
1 Raccordez le clapet anti-retour à la sortie d'eau du chauffage
d'appoint.
Raccordement de la vanne 3 voies
1 Déballez le corps et le moteur de la vanne 3 voies et vérifiez
que les accessoires suivants sont fournis avec le moteur.
sont
a
a Manchon
b Couvercle du moteur de la vanne
c Vis
d Échelle
2 Raccordez le corps de la vanne 3 voies à l'entrée d'eau du
chauffage d'appoint, conformément à l'une des quatre
configurations suivantes. Placez l'arbre de manière à ce que le
moteur puisse être monté et remplacé.
E1
1
3
2
E3
1
2
3
1 Depuis l'unité extérieure
2 Vers la dérivation
3 Vers le chauffage d'appoint
3 Placez le manchon sur la vanne et tournez jusqu'à ce que la
vanne soit placée comme indiqué sur l'illustration ci-dessous.
Elle doit bloquer le raccord de sortie vers la dérivation à 50% et
le raccord de sortie vers le chauffage d'appoint à 50%.
FHL3
7 Installation
d
b c
E2
1
2
3
E4
1
3
2
Guide de référence installateur
41
