Mesure de l'énergie consommée
▪ Méthode privilégiée en raison de sa plus grande précision.
▪ Installation et configuration:
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Nécessite des outils de mesure de la puissance externes.
▪ Pour connaître les spécifications de chaque type d'outil de
mesure, reportez-vous à la section
la page 97.
▪ Lors de l'utilisation d'outils de mesure de la puissance
électrique, réglez le nombre d'impulsions/kWh de chaque outil
via l'interface utilisateur.
INFORMATIONS
Lors de la mesure de la consommation électrique, veillez à
ce que TOUTES les entrées électriques du système soient
couvertes par les outils de mesure de la puissance
électrique.
5.5.3 Alimentation électrique à tarif normal
Règle générale
Un outil de mesure de la puissance couvrant l'intégralité du système
suffit.
Installation
▪ Installez le boîtier de commande RKCB07CAV3 et le boîtier
optionnel RK2CB07CAV3.
▪ Connectez l'outil de mesure de la puissance aux bornes X2M/7 et
X2M/8 du boîtier optionnel RK2CB07CAV3.
Type d'outil de mesure de la puissance
Si...
Chauffage d'appoint alimenté par
un réseau monophasé (le
chauffage d'appoint *3V ou *9W
est connecté à un réseau
monophasé)
Dans les autres cas (un
chauffage d'appoint *9W
connecté à un réseau triphasé)
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
"14 Données techniques" à
Utilisez un outil de mesure de
la puissance...
Monophasé
Triphasé
5 Consignes d'application

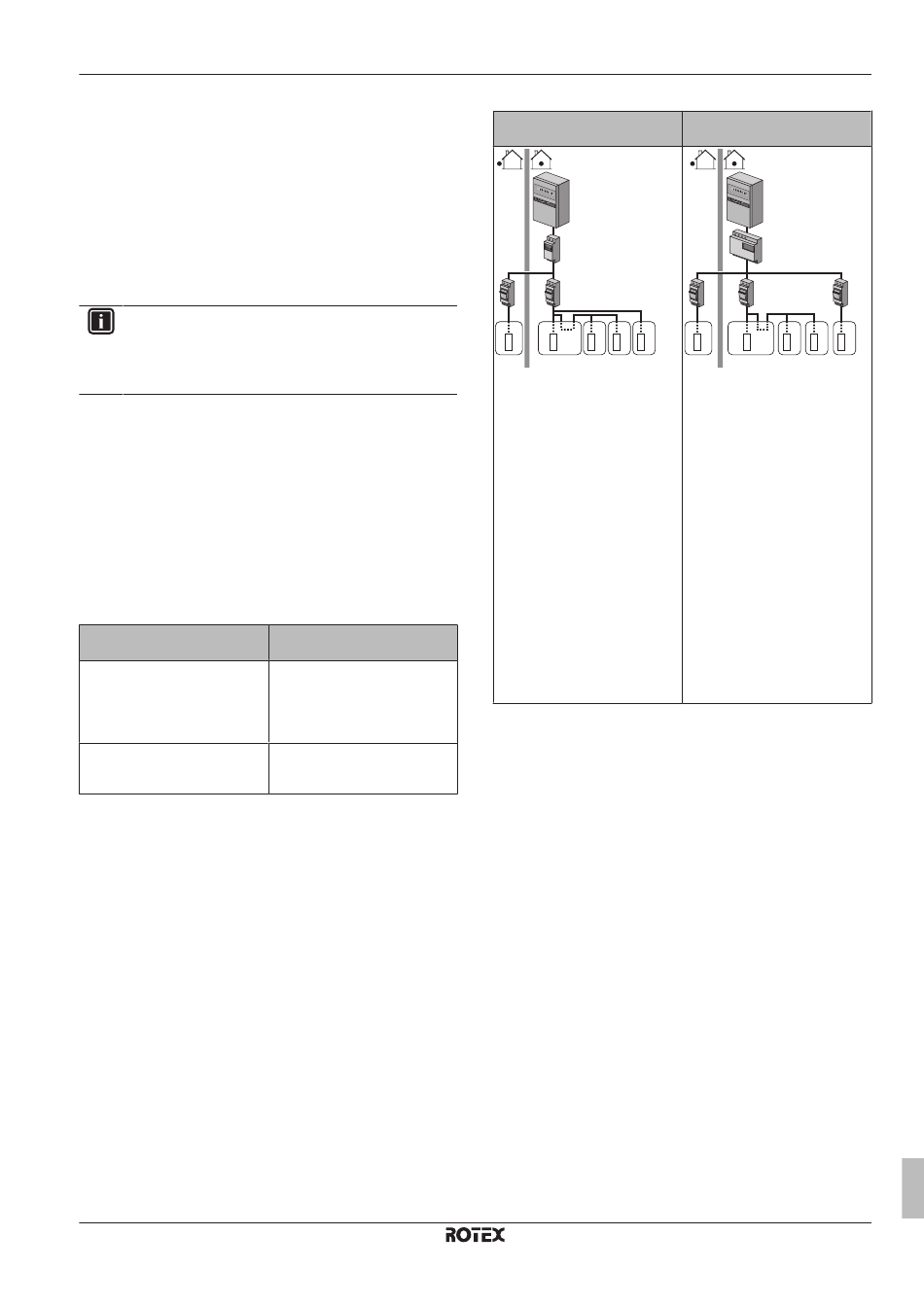

Exemple
Outil de mesure de la
puissance monophasé
0
0
58 0
1 5 0
a
b
c c
d e f g h
A B C D E
A Unité extérieure
B Boîtier de commande
C Ballon ECS
D Boîtier optionnel
E Kit de chauffage d'appoint
a Armoire électrique (L /N)
1
b Outil de mesure de la
puissance (L /N)
1
c Fusible (L /N)
1
d Unité extérieure (L /N)
1
e Boîtier de commande (L /N)
1
f Booster ECS (L /N)
1
g Boîtier optionnel (L /N)
1
h Chauffage d'appoint (L /N)
1
Exception
▪ Vous pouvez utiliser un deuxième outil de mesure de la puissance
si:
▪ La portée du premier outil n'est pas suffisante.
▪ L'outil de mesure de la puissance électrique ne peut être
installé facilement dans l'armoire électrique.
▪ Des réseaux triphasés de 230 V et 400 V sont associés (très
peu fréquent), en raison des limitations techniques des outils de
mesure de la puissance.
▪ Connexion et installation:
▪ Connectez l'outil de mesure de la puissance aux bornes X2M/9
et X2M/10 du boîtier optionnel RK2CB07CAV3.
▪ Dans le logiciel, les données de consommation électrique des
deux outils de mesure sont ajoutées, vous n'avez donc PAS à
déterminer quel outil suit quelle consommation électrique. Vous
devez uniquement définir le nombre d'impulsions de chaque
outil de mesure de la puissance.
▪ Reportez-vous à la section "5.5.4 Alimentation électrique à tarif
préférentiel" à la page 23 pour un exemple avec deux outils de
mesure de la puissance.
5.5.4 Alimentation électrique à tarif préférentiel
Règle générale
▪ Outil de mesure de la puissance 1: mesure la partie du réfrigérant
de l'unité extérieure.
Outil de mesure de la
puissance triphasé
0
0
58 0
1 5 0
a
b
  
 
c c d
e f g h i
A B C D E
A Unité extérieure
B Boîtier de commande
C Ballon ECS
D Boîtier optionnel
E Kit de chauffage d'appoint
a Armoire électrique (L /L /L /N)
1 2 3
b Outil de mesure de la
puissance (L /L /L /N)
1 2 3
c Fusible (L /N)
1
d Fusible (L /L /L /N)
1 2 3
e Unité extérieure (L /N)
1
f Boîtier de commande (L /N)
1
g Booster ECS (L /N)
1
h Boîtier optionnel (L /N)
1
i Chauffage d'appoint (L /L /L /N)
1 2 3
