5 Consignes d'application
▪ Outil de mesure de la puissance 2: mesure le reste (c'est-à-dire la
partie hydraulique de l'unité extérieure, le boîtier de commande
RKCB07CAV3, le boîtier optionnel RK2CB07CAV3, le kit de
chauffage d'appoint et le booster ECS en option).
Installation
▪ Connectez l'outil de mesure de la puissance 1 aux bornes X2M/7
et X2M/8 du boîtier optionnel RK2CB07CAV3.
▪ Connectez l'outil de mesure de la puissance 2 aux bornes X2M/9
et X2M/10 du boîtier optionnel RK2CB07CAV3.
Types d'outils de mesure de la puissance
▪ Outil de mesure de la puissance  1: outil de mesure de la
puissance monophasé.
▪ Outil de mesure de la puissance 2:
▪ En cas de configuration avec un chauffage d'appoint
monophasé, utilisez un outil de mesure de la puissance
monophasé.
▪ Dans les autres cas, utilisez un outil de mesure de la puissance
triphasé.

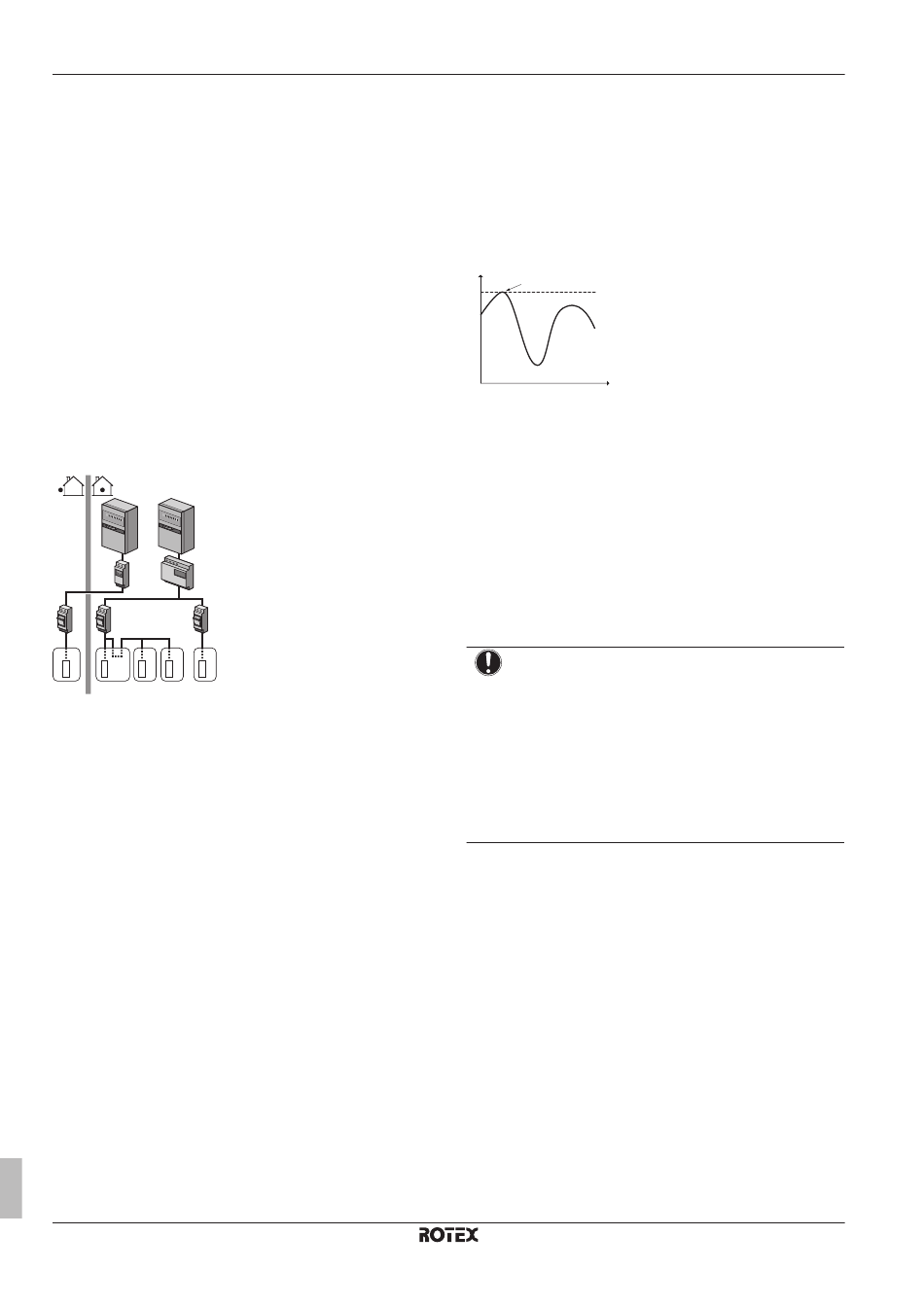

Exemple
Chauffage d'appoint triphasé:
0
0
0
0
58 0
58 0
1 5 0
1 5 0
a
b
c
d
  
 
e
e
f
g
h
i
j
k
A
B
C
D
E
A
Unité extérieure
B
Boîtier de commande
C
Ballon d'eau chaude sanitaire
D
Boîtier optionnel
E
Kit de chauffage d'appoint
a
Armoire électrique (L
préférentiel
b
Armoire électrique (L
tarif normal
c
Outil de mesure de la puissance (L
d
Outil de mesure de la puissance (L
e
Fusible (L
/N)
1
f
Fusible (L
/L
/L
/N)
1
2
3
g
Unité extérieure (L
h
Boîtier de commande (L
i
Booster ECS (L
/N)
1
j
Boîtier optionnel (L
k
Chauffage d'appoint (L
5.6
Configuration du contrôle de la
consommation électrique
▪ Le contrôle de la consommation électrique:
▪ vous permet de limiter la consommation électrique de
l'ensemble du système (unité extérieure, boîtier de commande
RKCB07CAV3,
boîtier
optionnel
chauffage d'appoint et booster ECS en option).
▪ Configuration: définissez le niveau de limitation électrique et le
mode de fonctionnement via l'interface utilisateur.
▪ Le niveau de limitation électrique peut être exprimé sous forme
de:
▪ Courant de fonctionnement maximal (A)
▪ Entrée électrique maximale (kW)
Guide de référence installateur
24
/N): alimentation électrique à tarif
1
/L
/L
/N): alimentation électrique à
1
2
3
/N)
1
/L
/L
/N)
1
2
3
/N)
1
/N)
1
/N)
1
/L
/L
/N)
1
2
3
RK2CB07CAV3,
kit
▪ Le niveau de limitation électrique peut être activé:
▪ En permanence
▪ Par les entrées numériques
5.6.1
Limitation électrique permanente
La limitation électrique permanente permet de garantir une entrée de
courant ou une puissance maximale au niveau du système. Dans
certains pays, la législation limite la consommation électrique
maximale pour le chauffage et la production ECS.
P
i
a
DI
P
Entrée électrique
i
t
Temps
DI
Entrée numérique (niveau de limitation électrique)
a
Limitation électrique activée
b
Entrée électrique réelle
Installation et configuration
▪ Aucun équipement supplémentaire nécessaire.
▪ Réglez les paramètres de contrôle de la consommation électrique
sous [A.6.3.1] via l'interface utilisateur (reportez-vous à la section
"8 Configuration" à la
▪ Sélectionnez le mode de limitation permanent
▪ Sélectionnez le type de limitation (puissance en kW ou courant
en A)
▪ Définissez le niveau de limitation électrique souhaité
REMARQUE
Prenez les consignes suivantes en compte lors de la
sélection du niveau de limitation électrique souhaité:
▪ Sélectionnez une consommation électrique minimale
de ±3,6 kW pour garantir le dégivrage. L'échangeur de
chaleur gèlera si le dégivrage est interrompu plusieurs
fois.
▪ Sélectionnez une consommation électrique minimale
de ±3  kW pour garantir le chauffage et la production
ECS avec au moins un chauffage électrique (chauffage
d'appoint niveau 1 ou booster ECS).
5.6.2
Limitation électrique activée par les
entrées numériques
La limitation électrique est également utile en association avec un
système de gestion de l'énergie.
La puissance ou le courant de l'ensemble du système ROTEX est
limité de manière dynamique par les entrées numériques (quatre
niveaux maximum). Chaque niveau de limitation électrique est défini
via l'interface utilisateur en limitant un des éléments suivants:
▪ Courant (A)
▪ Entrée électrique (kW)
de
Le système de gestion de l'énergie (à fournir) décide de l'activation
d'un certain niveau de limitation électrique. Exemple: pour limiter la
puissance maximale de l'ensemble de la maison (éclairage,
appareils électriques, chauffage, etc.).
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
b
t
page 54):
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
