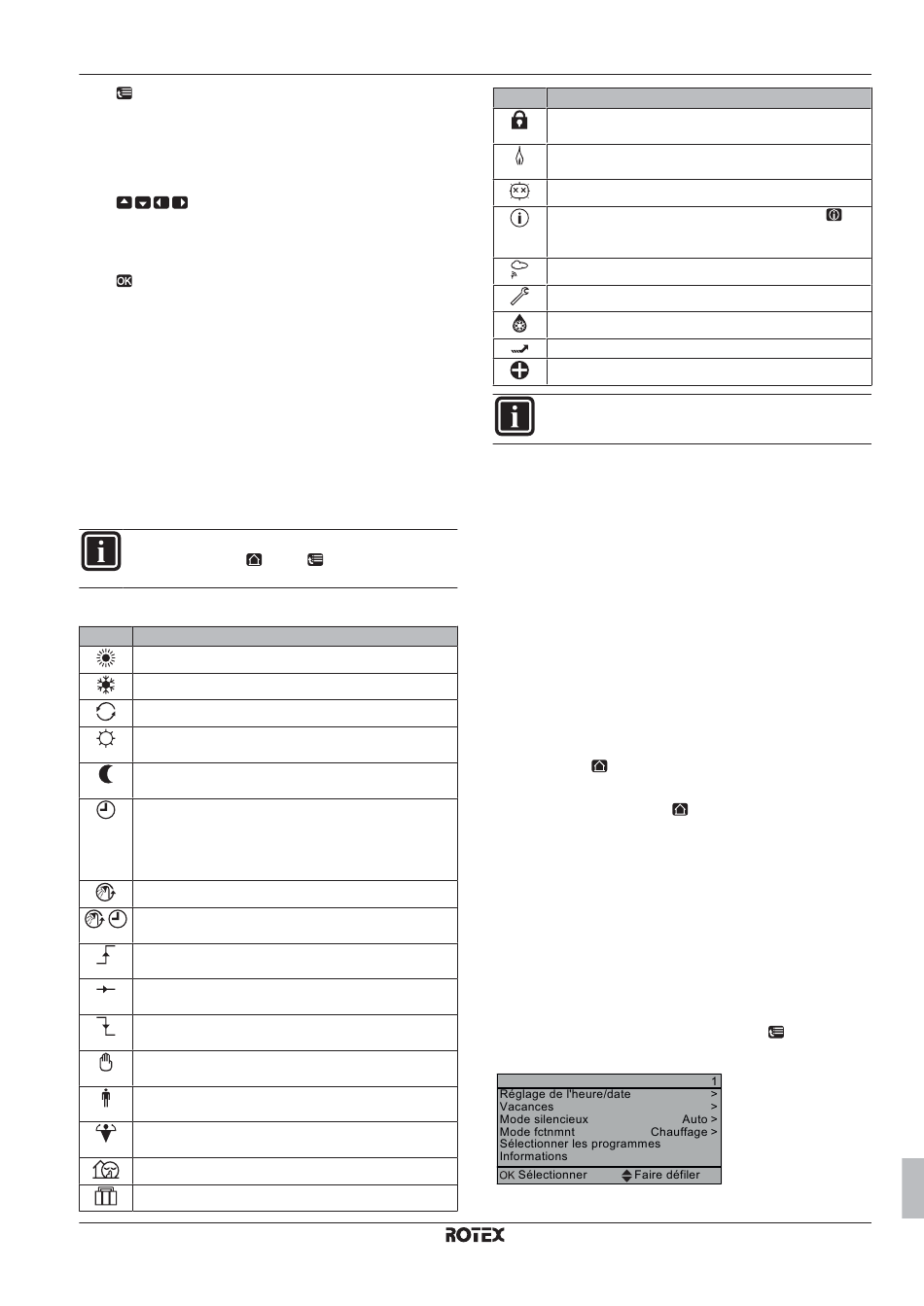

STRUCTURE DE MENUS/RETOUR
d
▪ Permet d'ouvrir la structure de menus (lorsqu'une page
d'accueil est affichée).
▪ Permet de remonter d'un niveau (lorsque vous naviguez
dans la structure de menus).
▪ Permet de reculer de 1 étape (exemple: lors de la
définition d'un programme dans la structure de menus).
e
NAVIGATION/MODIFICATION DES RÉGLAGES
▪ Permet de déplacer le curseur sur l'écran.
▪ Permet de naviguer dans la structure de menus.
▪ Permet de modifier les réglages.
▪ Permet de sélectionner un mode.
f
OK
▪ Permet de confirmer la sélection.
▪ Permet d'accéder à un sous-menu dans la structure de
menus.
▪ Permet de basculer entre les valeurs réelles et les valeurs
souhaitées ou entre les valeurs réelles et les valeurs de
décalage (le cas échéant) sur les pages d'accueil.
▪ Permet d'accéder à l'étape suivante (lors de la définition
d'un programme dans la structure de menus).
▪ Vous permet d'activer ou de désactiver le verrouillage
enfant si vous appuyez sur cette touche pendant plus de
5 secondes sur une page d'accueil.
▪ Vous permet d'activer ou de désactiver le verrouillage des
fonctions si vous appuyez sur cette touche pendant plus
de 5 secondes dans le menu principal de la structure de
menus.
INFORMATIONS
Si vous appuyez sur
les réglages, les modifications ne seront PAS appliquées.
4.2.2
Icônes d'état
Icône
Mode ambiant = Chauffage.
Non disponible.
L'unité est en cours de fonctionnement.
Température intérieure souhaitée = valeur prédéfinie
(Confort, jour).
Température intérieure souhaitée = valeur prédéfinie
(Éco, nuit).
▪ Sur la page d'accueil de la température intérieure:
température intérieure souhaitée = selon le programme
sélectionné.
▪ Sur la page d'accueil de la température du ballon ECS:
mode du ballon ECS = Mode programmé.
Mode du ballon ECS = Mode de réchauffage.
Mode du ballon ECS = Mode programmé + de
réchauffage.
Lors de la prochaine action programmée, la température
souhaitée augmente.
Lors de la prochaine action programmée, la température
souhaitée ne change PAS.
Lors de la prochaine action programmée, la température
souhaitée diminue.
La valeur prédéfinie (Confort ou Éco) ou valeur
programmée est temporairement annulée.
Le système produit de l'eau chaude sanitaire pour le
nombre de personnes indiqué.
Le mode booster du ballon ECS est activé ou prêt à être
activé.
Le mode silencieux est activé.
Le mode vacances est activé ou prêt à être activé.
RGSQH10S18AA9W
Module géothermal ROTEX HPU
4P374247-1 – 2014.03
ou sur
lorsque vous modifiez
Description
Icône
Le mode de verrouillage enfant et/ou le mode de
verrouillage des fonctions sont activés.
Une source de chaleur externe est activée. Example:
Brûleur à gaz.
Le mode de désinfection est activé.
Un dysfonctionnement est survenue. Appuyez sur
pour afficher de plus amples informations concernant le
dysfonctionnement.
Le mode loi d'eau est activé.
Niveau autorisation utilisateur = Installateur.
Le mode de dégivrage/retour d'huile est activé.
Le mode de démarrage à chaud est activé.
Le fonctionnement d'urgence est activé.
INFORMATIONS
Le mode silencieux n'est PAS applicable pour cette unité.
4.3
Utilisation de base
4.3.1
Utilisation des pages d'accueil
À propos des pages d'accueil
Les pages d'accueil vous permettent de découvrir et modifier les
réglages destinés à l'utilisation quotidienne. Les éléments affichés et
les opérations possibles sur les pages d'accueil sont détaillés dans
la mesure applicable. Selon la configuration du système, il est
possible que les pages d'accueil suivantes ne soient pas
disponibles:
▪ Température intérieure (Pièce)
▪ température de départ principale (TD princ.),
▪ température de départ secondaire (TD second.),
▪ température du ballon ECS (Ballon ECS).
Pour accéder à une page d'accueil
1 Appuyez sur
.
Résultat: Une des pages d'accueil s'affiche.
2 Appuyez de nouveau sur
suivante (le cas échéant).
4.3.2
Utilisation de la structure de menus
À propos de la structure de menus
La structure de menus vous permet de découvrir et configurer les
réglages NON destinés à l'utilisation quotidienne. Les éléments
affichés et les opérations possibles dans la structure de menus sont
détaillés dans la mesure applicable. Pour une vue d'ensemble de la
structure de menus, reportez-vous à la section
menus: vue d'ensemble" à la page
Pour accéder à la structure de menus
1 Au niveau d'une page d'accueil, appuyez sur
Résultat: La structure de menus s'affiche.
4 Fonctionnement
Description
pour afficher la page d'accueil
"4.8 Structure de
18.
.
Guide de référence utilisateur
5
