7 Installation
REMARQUE
▪ Davantage de spécifications techniques concernant les
différents raccordements sont indiquées à l'intérieur
des unités (unité extérieure, boîtier de commande,
boîtier optionnel et chauffage d'appoint).
▪ Pour savoir comment bancher le câblage électrique sur
l'unité extérieure (et sur le boîtier de commande, le
boîtier optionnel et le chauffage d'appoint, s'ils sont
intégrés au système), reportez-vous à la section
"7.8 Raccordement du câblage électrique" à la
page 43.
7
Installation
7.1
Vue d'ensemble: installation
Ce chapitre décrit ce que vous devez faire et savoir pour installer le
système sur place.
Ordre de montage habituel
Généralement, l'installation se déroule dans l'ordre suivant:
▪ Montage de l'unité extérieure
▪ Montage du boîtier de commande (le cas échéant)
▪ Montage du chauffage d'appoint (le cas échéant)
▪ Raccordement de la tuyauterie d'eau
▪ Raccordement du câblage électrique
▪ Achèvement de l'installation de l'unité extérieure
▪ Achèvement de l'installation du boîtier de commande (le cas
échéant)
▪ Achèvement de l'installation du chauffage d'appoint (le cas
échéant)
7.2
Ouverture des unités
7.2.1
À propos de l'ouverture des unités
Vous devez parfois ouvrir l'unité. Exemple:
▪ Lors du raccordement du câblage électrique.
▪ Lors de la maintenance ou de l'entretien de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.

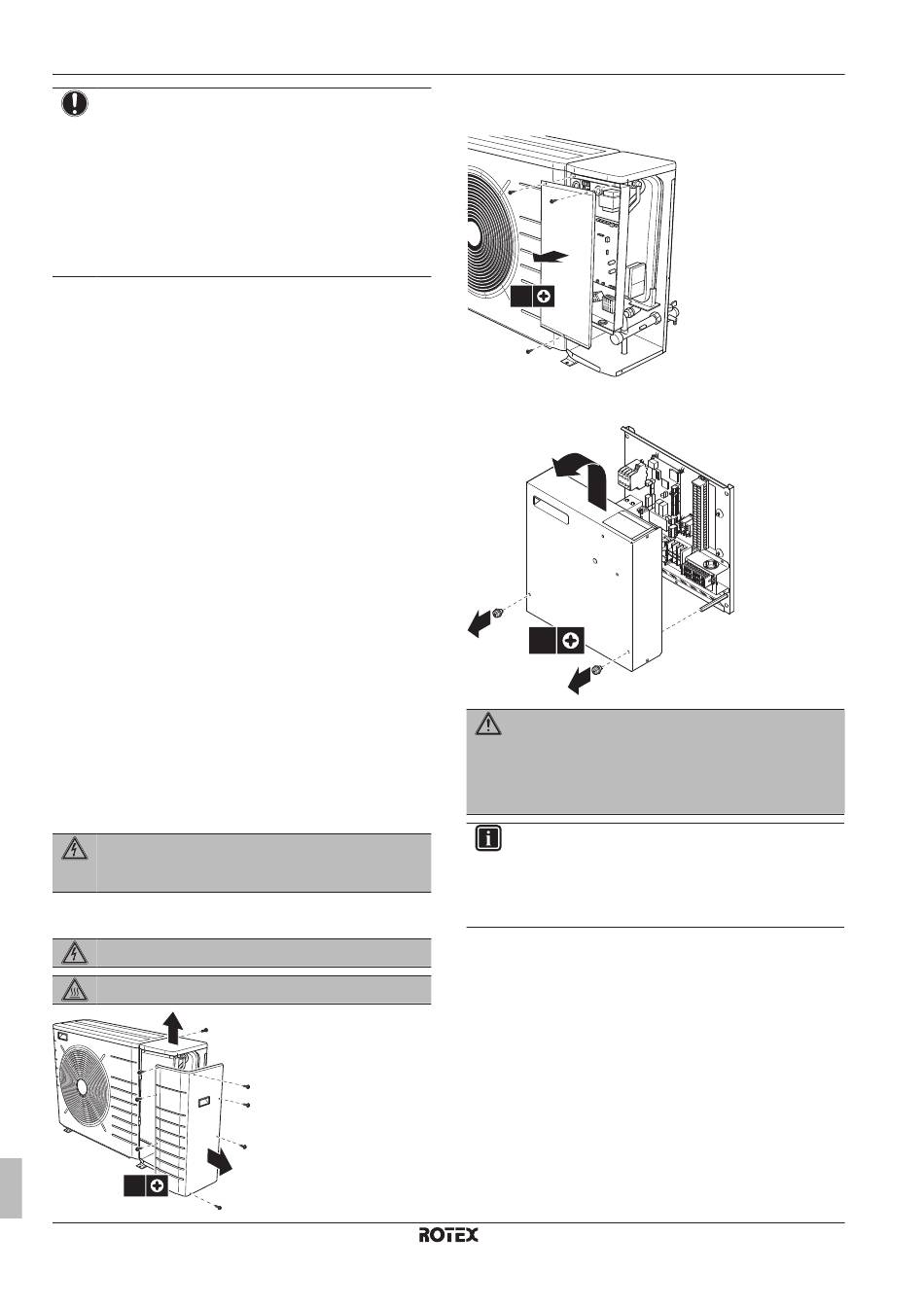

7.2.2
Ouverture de l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
DANGER: RISQUE DE BRÛLURE
1
2
8×
Guide de référence installateur
34
7.2.3
Ouverture du couvercle du coffret
électrique de l'unité extérieure
3×
7.2.4
Ouverture du boîtier de commande
2
1
2×
1
AVERTISSEMENT
Les vis sont fournies avec des rondelles dentées de
blocage. Utilisez TOUJOURS des rondelles dentées de
blocage, même lorsque les vis doivent être remplacées. Si
vous ne respectez pas cet avertissement, vous risquez
d'occasionner des décharges électriques.
INFORMATIONS
Les trous présents sur la plaque avant sont conçus pour le
raccordement de l'interface utilisateur au boîtier de
commande. Si vous n'avez PAS besoin de raccorder
l'interface utilisateur au boîtier de commande, ne retirez
PAS les chevilles des trous.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
