c Chauffage d'appoint (option)
d Vanne de dérivation
e Thermostat d'ambiance externe
▪ Pour chaque pièce, une vanne d'arrêt (à fournir) est installée de
manière à éviter l'alimentation en eau en l'absence de demande
de chauffage ou de rafraîchissement.
▪ Une vanne de dérivation doit être installée pour permettre la
recirculation de l'eau lorsque toutes les vannes d'arrêt sont
fermées. Pour garantir la fiabilité du fonctionnement, fournissez un
débit minimum, tel que décrit dans le tableau "Vérification du débit
et du volume d'eau" dans la section
tuyauterie d'eau" à la page 28.
▪ L'interface utilisateur principale
commande RKCB07CAV3) décide du mode de fonctionnement.
N'oubliez pas que le mode de fonctionnement des interfaces
utilisateur supplémentaires
d'ambiance) doit être configuré pour correspondre à celui de
l'interface utilisateur principale.
▪ Les thermostats d'ambiance sont connectés aux vannes d'arrêt et
n'ont PAS à être connectés à l'unité extérieure. L'unité extérieure
assurera l'alimentation en eau en permanence, avec la possibilité
de définir un programme.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Avantages
En comparaison avec le chauffage au sol ou les radiateurs pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via les thermostats
d'ambiance.

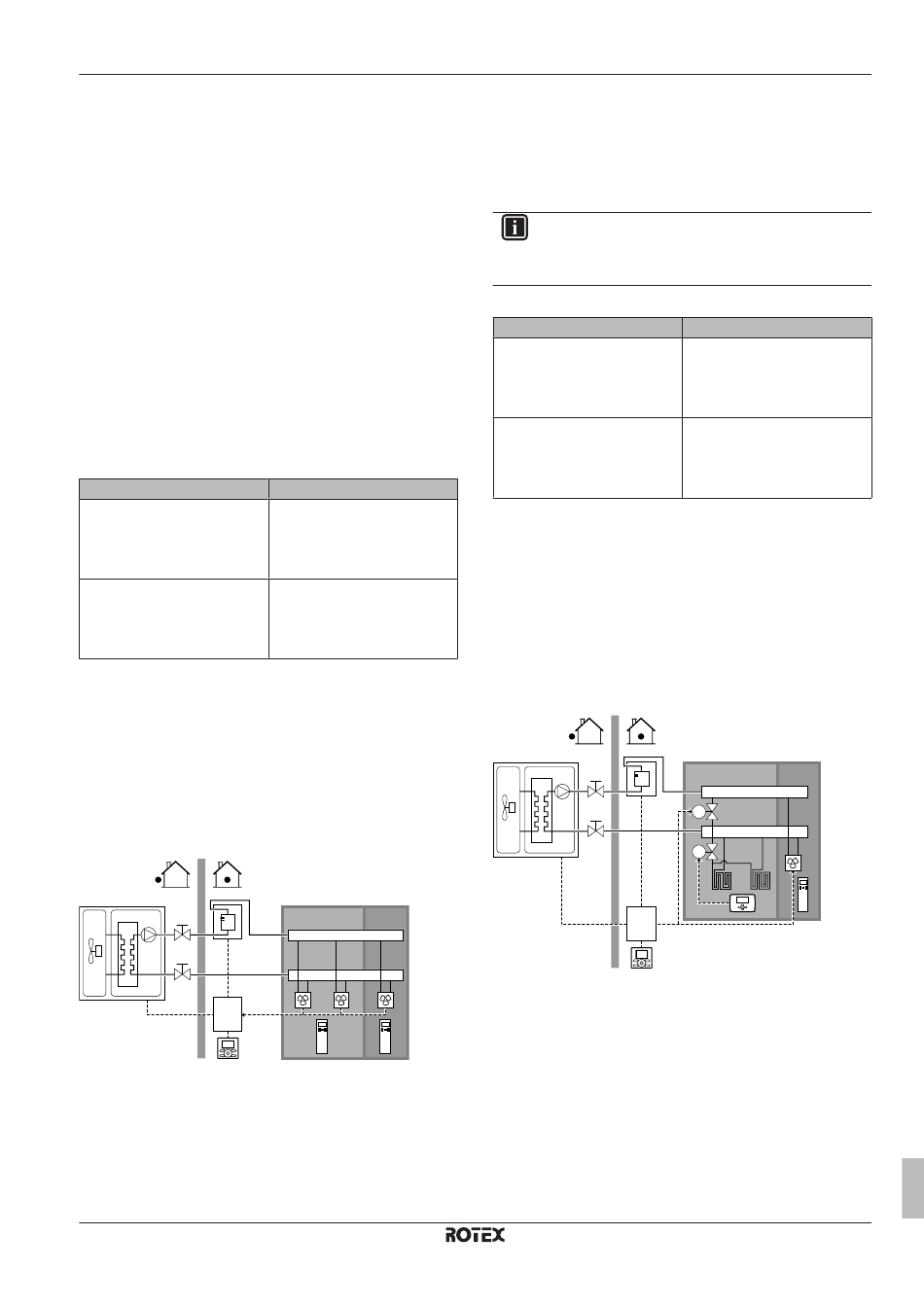

Convecteurs de pompe à chaleur
Installation
c
b
a
A Zone de température de départ principale
B Pièce 1
C Pièce 2
a Interface utilisateur
b Boîtier de commande
c Chauffage d'appoint (option)
d Commande à distance pour les convecteurs de pompe à
chaleur
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
"6.3 Préparation de la
(connectée au boîtier de
(utilisées comme thermostat
Valeur
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
0 (1 zone TD): Principale
A
C
B
d d
5 Consignes d'application
▪ L'interface utilisateur principale
commande RKCB07CAV3) décide du mode de fonctionnement.
▪ Les signaux de demande de chauffage de chaque convecteur de
pompe à chaleur sont connectés en parallèle à l'entrée numérique
du boîtier de commande RKCB07CAV3 (X2M/1 et X2M/2). L'unité
extérieure fournira uniquement la température de départ en cas
de demande réelle.
INFORMATIONS
Pour augmenter le confort et les performances, ROTEX
vous recommande d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Avantages
En comparaison avec les convecteurs de pompe à chaleur pour une
pièce:
▪ Confort. Vous pouvez définir la température intérieure souhaitée,
dont les programmes, pour chaque pièce via la commande à
distance des convecteurs de pompe à chaleur.
Association: chauffage au sol + convecteurs de
pompe à chaleur
Installation
c
b
a
A Zone de température de départ principale
B Pièce 1
C Pièce 2
a Interface utilisateur
b Boîtier de commande
c Chauffage d'appoint (option)
d Thermostat d'ambiance externe
e Commande à distance pour les convecteurs de pompe à
chaleur
▪ Pour chaque pièce équipée de convecteurs de pompe à chaleur:
les convecteurs de la pompe à chaleur sont directement
raccordés à l'unité extérieure – ou au chauffage d'appoint, s'il en
existe un.
(connectée au boîtier de
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
A
B C
M1
M1
e
d
