3
x
Montage
3.2
Montage de l'unité de réglage et de pompage
Fig. 3-5
3.2.1 Montage de l'unité de pompage
Fig. 3-7
1. Démontez la poignée de l'accumulateur et dévissez le capot du raccordement de reflux de la Solaris.
2. Utilisez les vis que vous avez retirées de la poignée pour visser la cornière de l'entrée de pompage sur le scellement supérieur
de la fixation de la poignée.
3. Insérez la pompe et l'écrou de raccordement de l'accumulateur sur la cornière de raccordement de l'accumulateur et fixez-
les à l'aide d'un étrier de retenue.
4. Insérer le robinet de remplissage et de vidage sur le côté de votre choix et assurez-le à l'aide d'un étrier de retenue.
5. Insérez les tampons borgnes dans le côté opposé au robinet de remplissage et de vidage et fixez-le solidement à l'aide d'un
étrier de retenue.
10
AVERTISSEMENT !
Les composants conduisant de l'électricité peuvent produire une décharge si vous entrez en contact avec eux.
Celle-ci peut entraîner des blessures, des brûlures, voire la mort.
• Avant le début des travaux de maintenance sur le panneau de branchement, débranchez ces pièces de
l'alimentation électrique (coupez le fusible, l'interrupteur principal) et bloquez-les pour éviter leur remise
en marche par inadvertance.

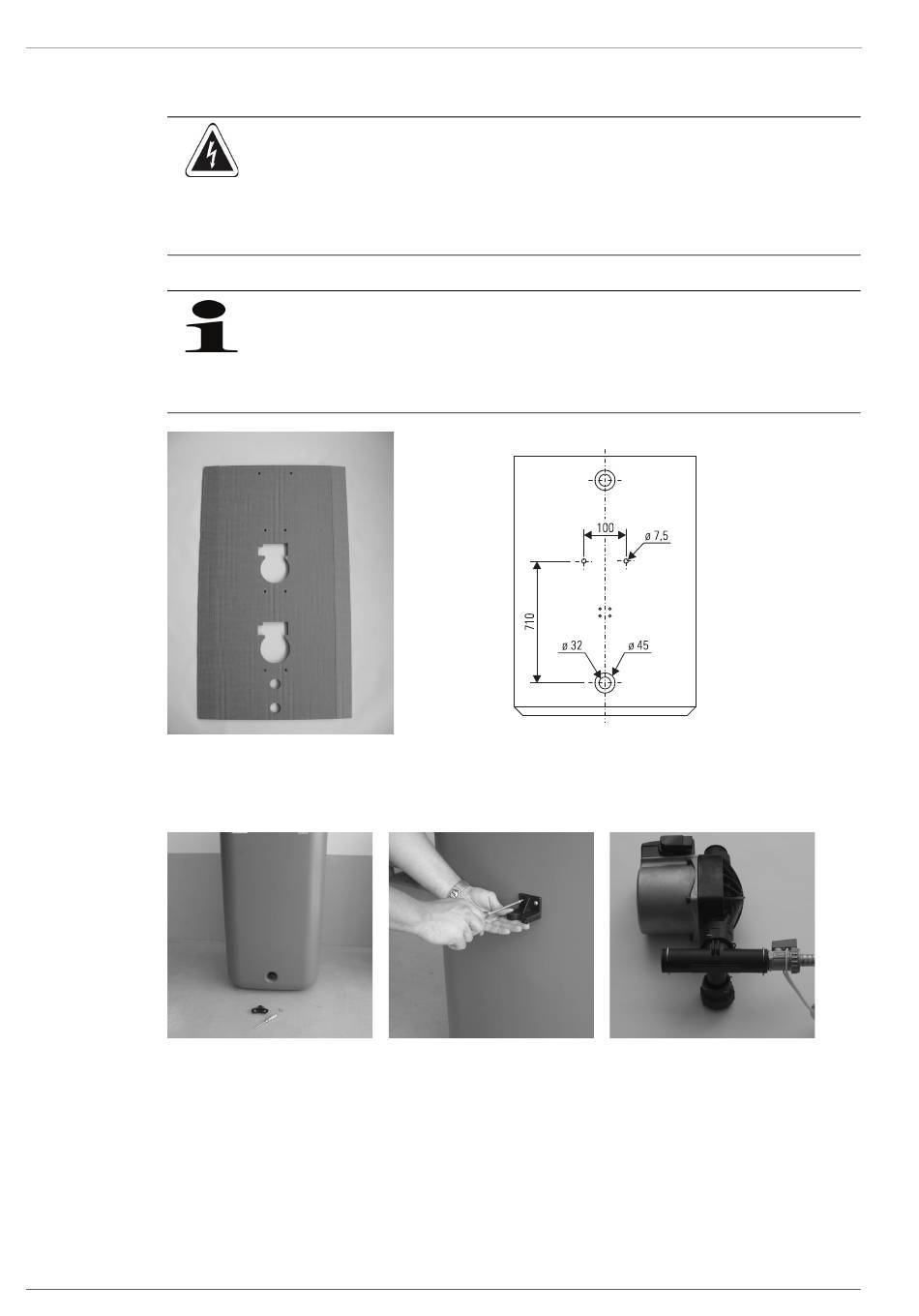

Si la station de réglage et de pompage est montée sur un accumulateur de modèle ancien, vous pouvez raccorder
la RPS3 à l'aide d'un dispositif de scellement en plastique (gorge ondulée). Utilisez le patron de percement se
trouvant sur l'emballage pour réaliser les deux trous nécessaires (Ø7,5 mm) (voir Fig. 3-5). Les deux petits trous
du bord supérieur correspondent aux trous de percement et le trou plus gros situé sur le bord inférieur
correspond à l'ajustement du patron. Les écarts exacts sont représentés sur la Fig. 3-6.
– La profondeur des trous ne doit pas excéder 15 mm !
Patron de percement
Etape 1
Fig. 3-8
Fig. 3-6
Ecart entre les trous
Etape 2
Fig. 3-9
Etape 3
FA ROTEX Solaris RPS3 - 08/2007
