Convecteurs De Pompe À Chaleur; Association: Chauffage Au Sol + Convecteurs De Pompe À Chaleur - Rotex HPSU RBLQ05 Guide De Référence Installateur

Réglage
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.E.5]
▪ Code: [C-05]
Avantages
▪ Sans fil. Le thermostat d'ambiance externe ROTEX est disponible
dans une version sans fil.
▪ Efficacité. Le thermostat d'ambiance externe envoie uniquement
des signaux MARCHE/ARRÊT, il est cependant spécialement
conçu pour le système de pompe à chaleur.
▪ Confort. En cas de chauffage au sol, le thermostat d'ambiance
externe sans fil permet d'éviter la condensation sur le sol lors du
rafraîchissement, en mesurant l'humidité de la pièce.

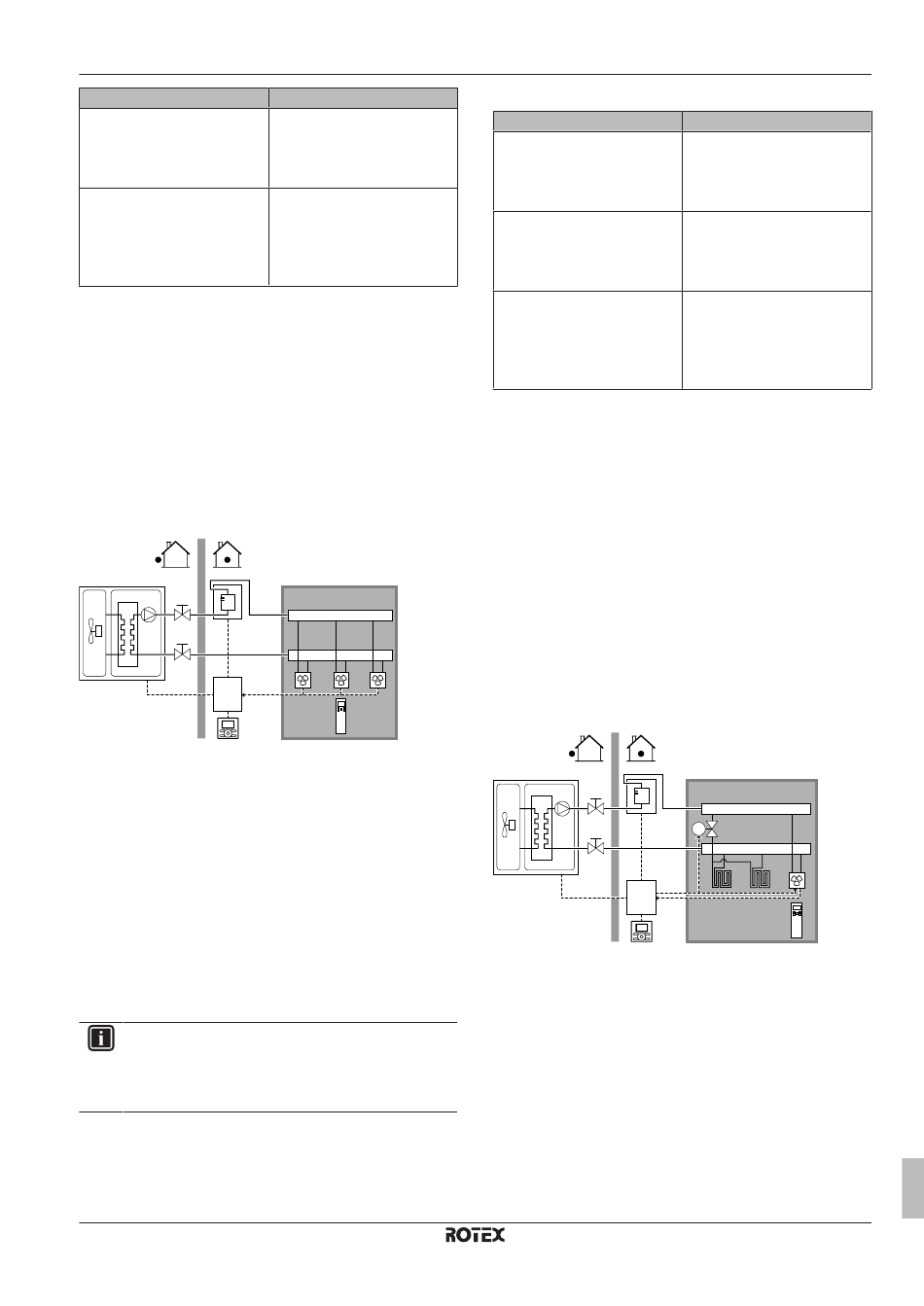

Convecteurs de pompe à chaleur
Installation
c
b
a
A Zone de température de départ principale
B Une pièce
a Interface utilisateur
b Boîtier de commande
c Chauffage d'appoint (option)
d Commande à distance pour les convecteurs de pompe à
chaleur
▪ Le chauffage au sol ou les radiateurs sont directement raccordés
à l'unité extérieure – ou au chauffage d'appoint, s'il en existe un.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique du boîtier de commande RKCB07CAV3
(X2M/1 et X2M/2).
▪ Le mode ambiant est envoyé aux convecteurs de pompe à
chaleur par une sortie numérique du boîtier de commande
RKCB07CAV3 (X8M/6 et X8M/7).
INFORMATIONS
Si vous utilisez plusieurs convecteurs de pompe à chaleur,
veillez à ce que chacun reçoive le signal infrarouge de la
commande à distance des convecteurs de pompe à
chaleur.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
Valeur
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
A
B
d
5 Consignes d'application
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.E.5]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Le convecteur de pompe à chaleur propose,
hormis une capacité de chauffage, d'excellentes capacités de
rafraîchissement.
▪ Efficacité. Efficacité énergétique optimale grâce à la fonction
d'interliaison.
▪ Raffinement.
Association: chauffage au sol + convecteurs de
pompe à chaleur
▪ Le chauffage est assuré par:
▪ le chauffage au sol,
▪ aux convecteurs de pompe à chaleur,
▪ Le rafraîchissement est uniquement assuré par les convecteurs
de pompe à chaleur. La vanne d'arrêt coupe le chauffage au sol.
Installation
c
b
a
A Zone de température de départ principale
B Une pièce
a Interface utilisateur
b Boîtier de commande
c Chauffage d'appoint (option)
d Commande à distance pour les convecteurs de pompe à
chaleur
▪ Les convecteurs de la pompe à chaleur sont directement
raccordés à l'unité extérieure – ou au chauffage d'appoint, s'il en
existe un.
▪ Une vanne d'arrêt (à fournir) est installée avant le chauffage au
sol pour éviter la condensation sur le sol lors du rafraîchissement.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
A
B
M1
d
Guide de référence installateur
15
