7.2.5

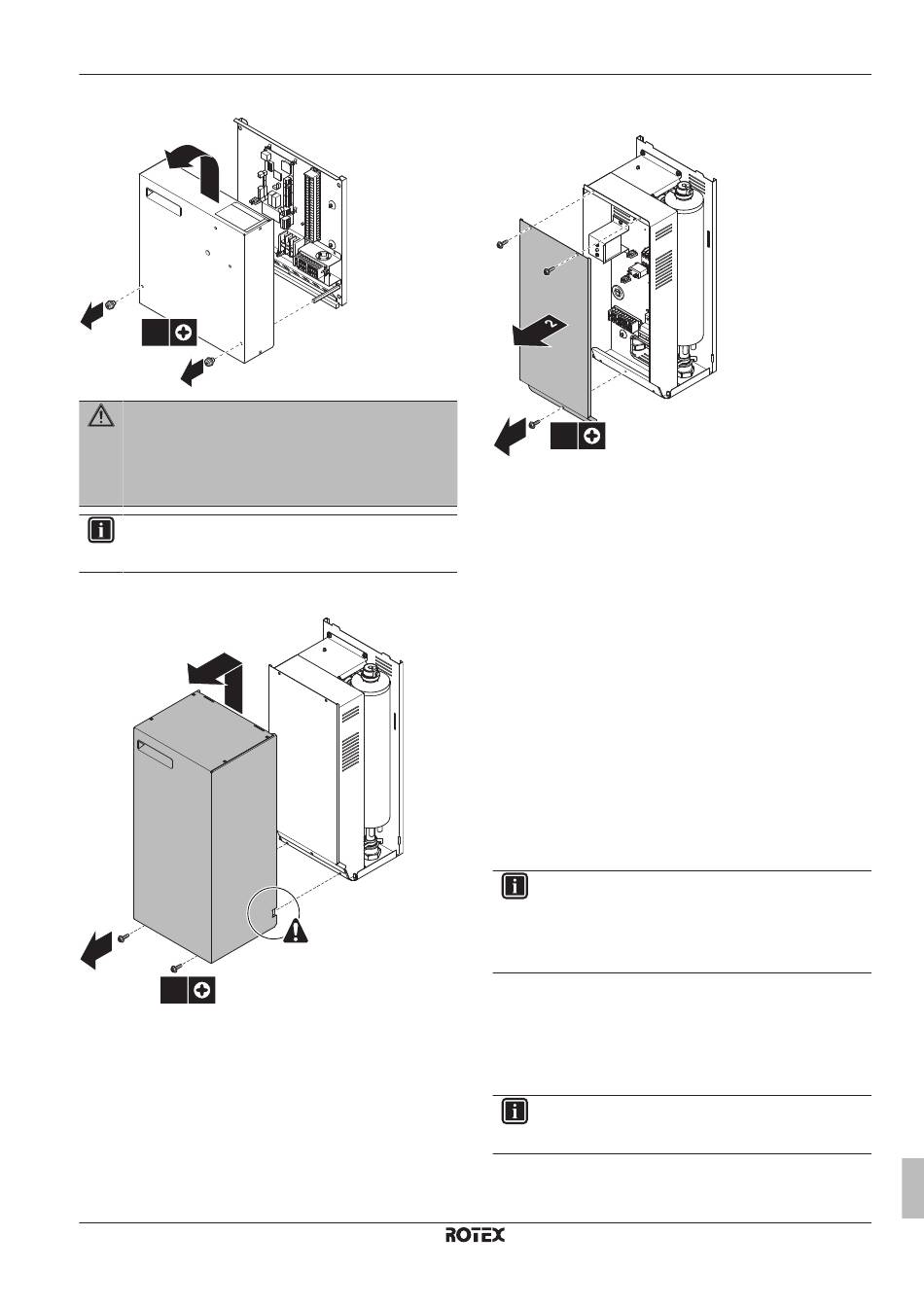

Ouverture du boîtier optionnel
2
1
2×
1
AVERTISSEMENT
Les vis sont fournies avec des rondelles dentées de
blocage. Utilisez TOUJOURS des rondelles dentées de
blocage, même lorsque les vis doivent être remplacées. Si
vous ne respectez pas cet avertissement, vous risquez
d'occasionner des décharges électriques.
INFORMATIONS
Ne retirez PAS les chevilles de la plaque avant du boîtier
optionnel.
7.2.6
Ouverture du chauffage d'appoint
2
1
2×
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
7.2.7
Ouverture du couvercle du coffret
électrique du chauffage d'appoint
1
3×
7.3
Montage de l'unité extérieure
7.3.1
A propos du montage de l'unité extérieure
Quand
Vous devez monter l'unité extérieure avant de brancher la tuyauterie
d'eau.
Ordre de montage habituel
Le montage de l'unité extérieure consiste généralement en les
étapes suivantes:
1
Préparation de la structure de l'installation.
2
Installation de l'unité extérieure.
3
Préparation du drainage.
4
Protection de l'unité extérieure contre les chutes.
5
Protection de l'unité contre la neige et le vent en installant un
couvercle
de
neige
et
"Préparation du lieu d'installation" dans
page 26.
7.3.2
Précautions lors du montage de l'unité
extérieure
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.3.3
Pour fournir la structure de l'installation
Vérifiez la résistance et le niveau du sol d'installation de manière à
ce que l'unité ne génère pas de vibrations ou de bruits.
Fixez fermement l'unité à l'aide des boulons de scellement, comme
indiqué sur le plan des fondations.
INFORMATIONS
Pour en savoir plus sur les options disponibles, contactez
votre revendeur.
Si l'unité est installée directement au sol, préparez 4 jeux de
rondelles, d'écrous et de boulons d'ancrage M8 ou M10 (à fournir),
comme suit:
7 Installation
des
plaques
déflectrices.
Voir
"6 Préparation" à la
Guide de référence installateur
35
