5 Consignes d'application
▪ Lors de la connexion d'une pompe ECS, de l'eau chaude peut être
instantanément disponible au robinet.
▪ La pompe ECS est à fournir, son installation relève de la
responsabilité de l'installateur.
▪ Pour en savoir plus à propos du raccord de recirculation,
consultez le chapitre
"7.8.8 Raccordement de la pompe à eau
chaude sanitaire" à la page
48, ainsi que le manuel d'installation
du ballon d'eau chaude sanitaire.
Configuration
▪ Pour
plus
d'informations,
"8 Configuration" à la
page 54.
▪ Vous pouvez définir un programme pour commander la pompe
ECS via l'interface utilisateur. Pour plus d'informations, reportez-
vous au guide de référence utilisateur.
5.4.5

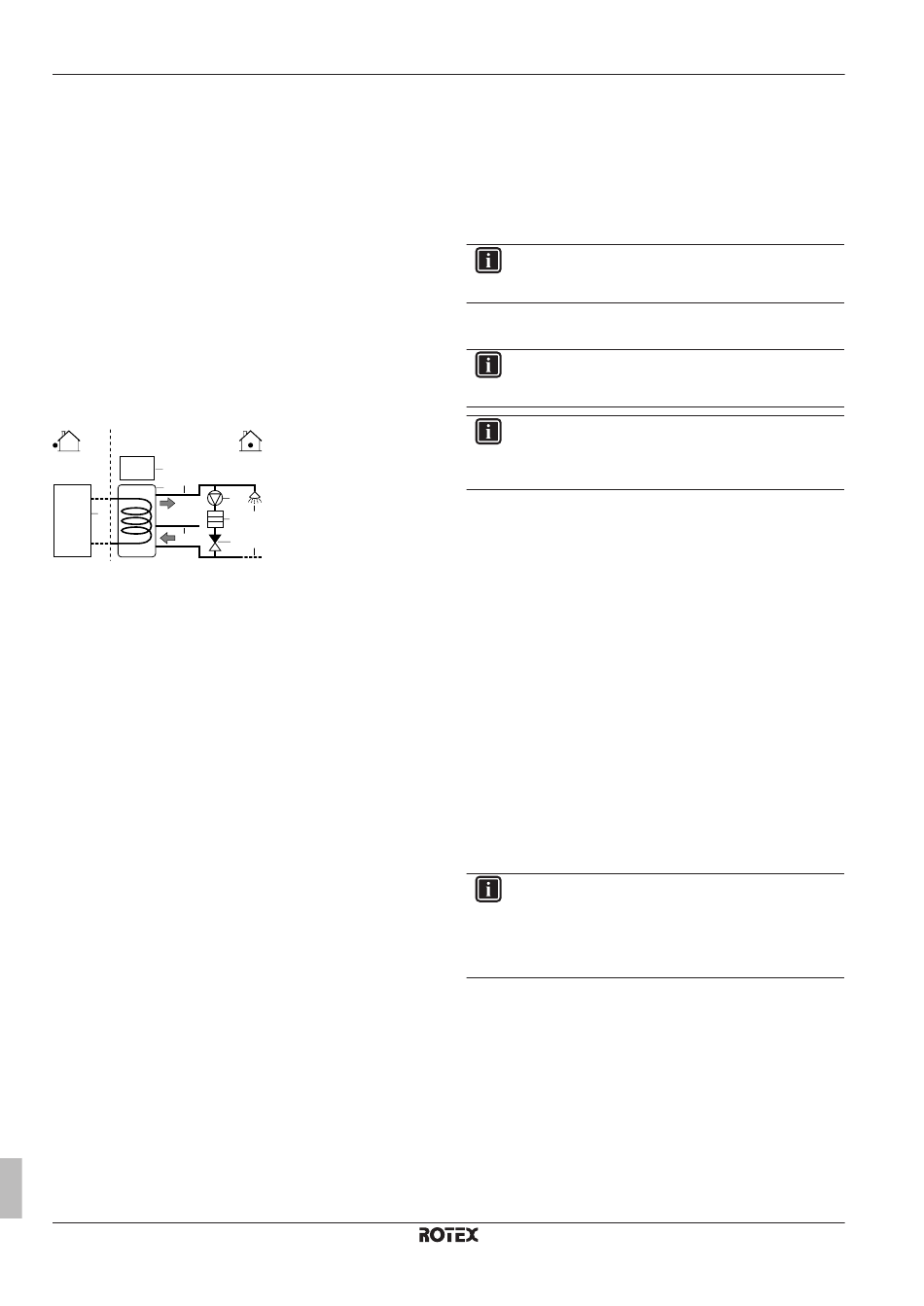

Pompe ECS pour la désinfection
Installation
h
h
b
a
i
a
Unité extérieure
b
Ballon d'eau chaude sanitaire
c
Pompe à eau chaude sanitaire (non fournie)
d
Élément de chauffage (non fourni)
e
Clapet de non-retour (à fournir)
f
Douche (à fournir)
g
Eau froide
h
Boîtier de commande
i
SORTIE de l'eau chaude sanitaire
j
Raccord de recirculation
▪ La pompe ECS n'est pas fournie et son installation relève de la
responsabilité de l'installateur.
▪ La température du ballon ECS peut être réglée sur une valeur
maximale de 70°C. Si la législation applicable nécessite une
température plus élevée pour la désinfection, vous pouvez
connecter une pompe ECS et un élément de chauffage comme
indiqué ci-dessus.
▪ Si la législation applicable requiert la désinfection de la tuyauterie
d'eau jusqu'au point de dérivation, vous pouvez connecter une
pompe ECS et un élément de chauffage (si nécessaire) comme
indiqué ci-dessus.
▪ Pour en savoir plus à propos du raccord de recirculation,
consultez le chapitre
"7.8.8 Raccordement de la pompe à eau
chaude sanitaire" à la page
48, ainsi que le manuel d'installation
du ballon d'eau chaude sanitaire.
Configuration
L'unité extérieure peut contrôler le fonctionnement de la pompe
ECS. Pour plus d'informations, reportez-vous à la section
"8 Configuration" à la
page 54.
5.5
Configuration du suivi de la
consommation
▪ Vous pouvez lire les données énergétiques suivantes via
l'interface utilisateur:
▪ Chaleur produite
▪ Énergie consommée
Guide de référence installateur
22
reportez-vous
à
la
section
c
d
f
e g
▪ Vous pouvez lire les données énergétiques:
▪ pour le chauffage,
▪ pour le rafraîchissement,
▪ pour la production d'eau chaude sanitaire.
▪ Vous pouvez lire les données énergétiques:
▪ par mois,
▪ par an.
INFORMATIONS
La chaleur produite et l'énergie consommée calculées sont
une estimation, dont l'exactitude ne peut être garantie.
5.5.1
Chaleur produite
INFORMATIONS
Les capteurs utilisés pour calculer la chaleur produite sont
automatiquement calibrés.
INFORMATIONS
En cas de présence de glycol dans le système ([E‑0D]=1]),
la chaleur générée ne sera PAS calculée et ne sera pas
affichée sur l'interface utilisateur.
▪ Applicable à tous les modèles.
▪ La chaleur produite est calculée en interne en fonction de:
▪ la température de départ et d'entrée,
▪ le débit.
▪ la consommation électrique du booster ECS (le cas échéant)
dans le ballon d'eau chaude sanitaire.
▪ Installation et configuration:
▪ Aucun équipement supplémentaire nécessaire.
▪ Si un booster ECS est présent au niveau du système, mesurez
sa capacité (mesure de la résistance) et réglez la capacité via
l'interface utilisateur. Exemple: si vous mesurez une résistance
de 17,1 Ω au niveau du booster ECS, la capacité du chauffage
à 230 V est de 3100 W.
5.5.2
Énergie consommée
Vous pouvez utiliser les méthodes suivantes pour déterminer
l'énergie consommée:
▪ calcul,
▪ mesure.
INFORMATIONS
Vous ne pouvez pas associer le calcul de l'énergie
consommée (pour le chauffage d'appoint, par exemple) et
la mesure de l'énergie consommée (pour l'unité extérieure,
par exemple), faute de quoi les données énergétiques ne
seront pas valables.
Calcul de l'énergie consommée
▪ L'énergie consommée est calculée en interne en fonction de:
▪ l'entrée électrique réelle de l'unité extérieure,
▪ la capacité définie pour le booster ECS et le chauffage
d'appoint en option,
▪ la tension.
▪ Installation
et
configuration:
énergétiques précises, mesurez la capacité (mesure de la
résistance) et réglez la capacité via l'interface utilisateur pour:
▪ le chauffage d'appoint en option (niveau 1 et niveau 2),
▪ le booster ECS.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
pour
obtenir
des
données
4P415097-1 – 2015.08
