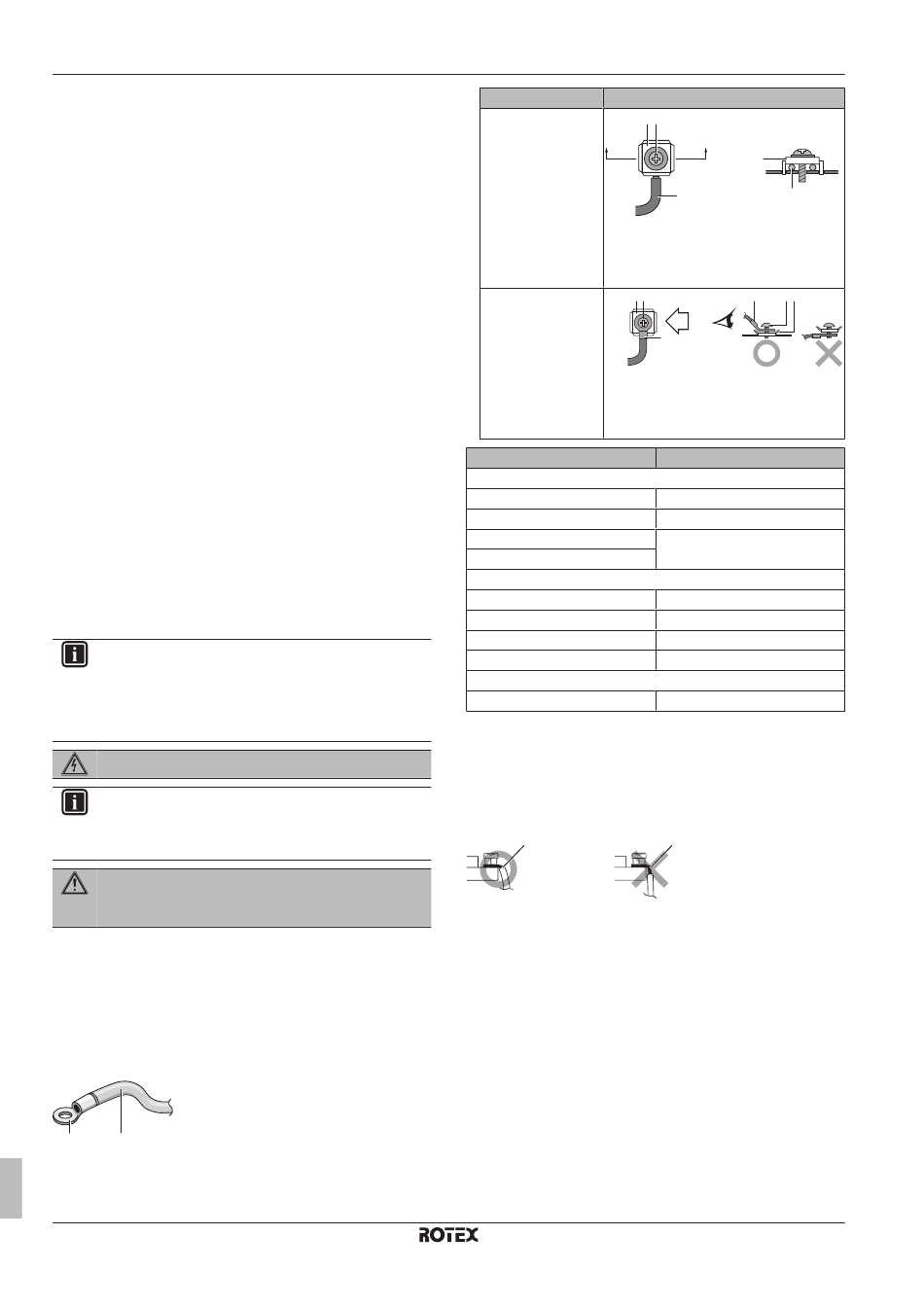

7 Installation
Ordre de montage habituel
Le raccordement du câblage électrique se déroule généralement de
la manière suivante:
1
Vérification de la conformité du système électrique avec les
spécifications électriques des unités
2
Raccordement du câblage électrique à l'unité extérieure (le cas
échéant)
3
Raccordement du câblage électrique au boîtier de commande
RKCB07CAV3 (le cas échéant)
4
Raccordement du câblage électrique au boîtier optionnel
RK2CB07CAV3 (le cas échéant)
5
Raccordement du câblage électrique au chauffage d'appoint (le
cas échéant)
6
Raccordement de l'alimentation électrique principale
7
Raccordement de l'alimentation électrique du chauffage
d'appoint (le cas échéant)
8
Raccordement de l'interface utilisateur
9
Raccordement des vannes d'arrêt (le cas échéant)
10 Raccordement des compteurs électriques (le cas échéant)
11 Raccordement de la pompe à eau chaude sanitaire (le cas
échéant)
12 Raccordement de la sortie d'alarme (le cas échéant)
13 Raccordement de la sortie de MARCHE/ARRÊT du chauffage/
rafraîchissement (le cas échéant)
14 Raccordement du basculement vers la source de chaleur
externe (le cas échéant)
15 Raccordement des entrées numériques de consommation
électrique (le cas échéant)
7.8.2
Précautions lors du raccordement du
câblage électrique
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
DANGER: RISQUE D'ÉLECTROCUTION
INFORMATIONS
Pour plus d'informations concernant la légende et
l'emplacement du schéma de câblage de l'unité, reportez-
vous à la section
"14.6 Schéma de câblage" à la
AVERTISSEMENT
Utilisez TOUJOURS un câble multiconducteur pour
l'alimentation électrique.
7.8.3
Consignes lors du raccordement du
câblage électrique
Gardez ce qui suit à l'esprit:
▪ Si vous utilisez des fils à conducteur toronné, installez une borne
à sertissure ronde à l'extrémité. Placez la borne à sertissure ronde
sur le fil jusqu'à la partie couverte et fixez la borne à l'aide de
l'outil adapté.
b
a
a
Fil à conducteur toronné
b
Borne à sertissure ronde
▪ Installez les fils comme suit:
Guide de référence installateur
44
Type de fil
Fil à un conducteur
Fil à conducteur
toronné avec borne à
sertissure ronde
Élément
Unité extérieure
X3M
X4M
X5M
X7M
Boîtier de commande/boîtier optionnel
X1M
X2M
X4M
X8M
Chauffage d'appoint
X15M
7.8.4
Raccordement du câblage électrique sur
l'unité extérieure
1 Retirez le couvercle du coffret électrique. Reportez-vous à la
section
"7.2.2 Ouverture de l'unité extérieure" à la
2 Dénudez les fils (20 mm).
a
page 108.
a
b
3 Insérez le câblage à l'arrière de l'unité:
Méthode d'installation
c b
A
A´
a
a Fil à un conducteur en spirale
b Vis
c Rondelle plate
c b
B
B
a
a Borne
b Vis
c Rondelle plate
Couple de serrage (N•m)
0,8~0,9
2,2~2,7
0,8~0,9
2,2~2,7
0,8~0,9
1,3~1,6
0,8~0,9
0,8~0,9
b
Dénudez l'extrémité du fil jusqu'à ce point.
Le fait de trop dénuder le fil peut entraîner des décharges
électriques ou des fuites.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
AA´
c
a
a
b
c
page 34.
4P415097-1 – 2015.08
