14 Données techniques

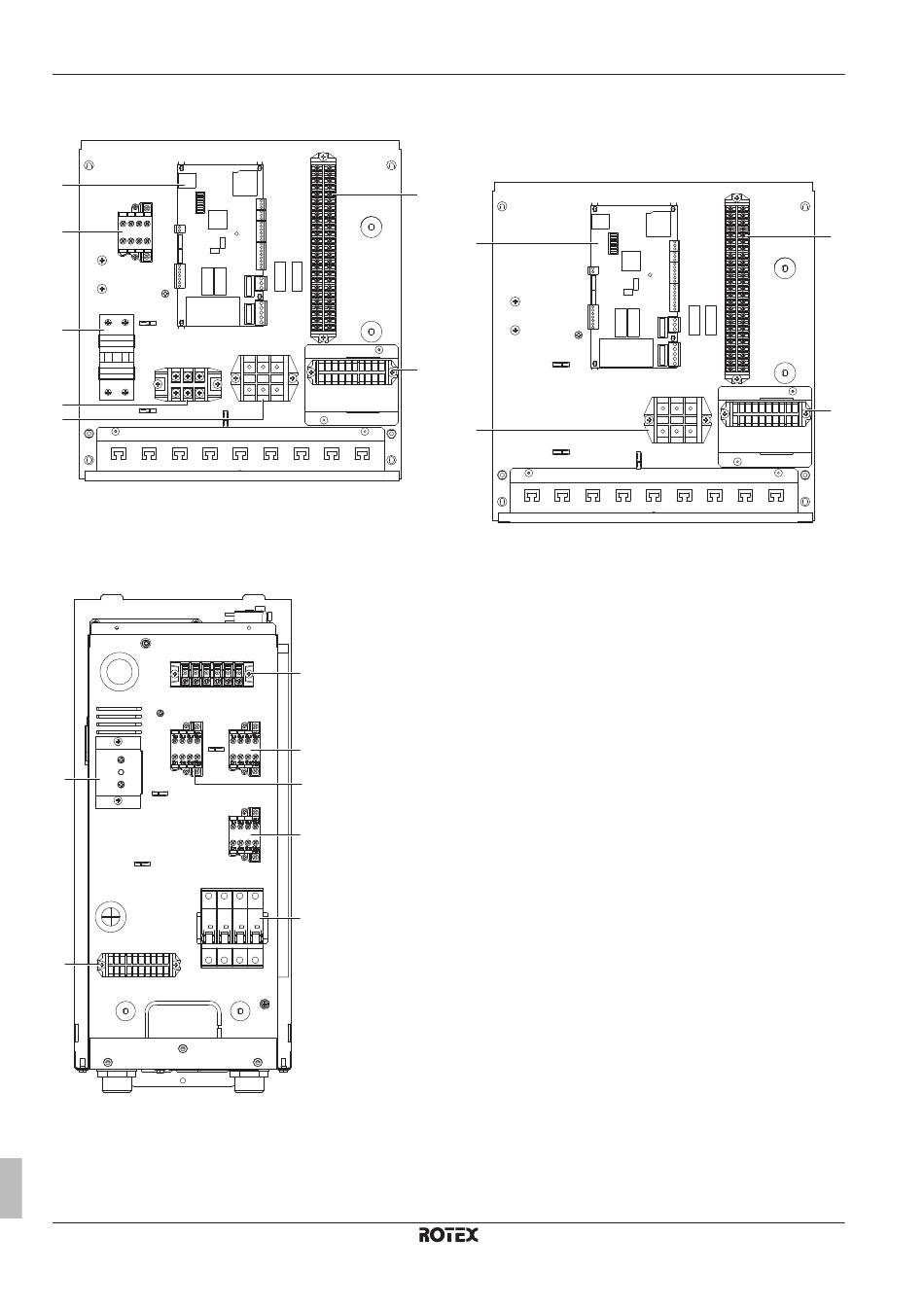

14.4.4 Composants: coffret électrique (options)
Boîtier de commande
A4P
a
K3M
b
F2B
c
X4M
d
e
a Extension de la CCI
b Contacteur du booster ECS (uniquement pour installations
avec ballon d'eau chaude sanitaire)
c Disjoncteur du booster ECS (uniquement pour installations
avec ballon d'eau chaude sanitaire)
Chauffage d'appoint
X14M
K2M
a
Q1L
F1B
X15M
e
a Protection thermique
b Borne (uniquement pour RKMBUHCA9W1)
c Contacteur
d Disjoncteur
e Bornier
Guide de référence installateur
106
X2M
K1A
K2A
X1M
X8M
b
K1M
c
c
K5M
c
d
d Bornier (uniquement pour installations avec ballon d'eau
chaude sanitaire)
e Bornier (alimentation)
f Bornier (basse tension)
g Bornier (haute tension)
Boîtier optionnel
f
a
g
b
a Extension de la CCI
b Bornier (alimentation)
c Bornier (basse tension)
d Bornier (haute tension)
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
X2M
A4P
K1A
K2A
X1M
X8M
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
