5 Consignes d'application
▪ Pour chaque pièce avec un chauffage au sol: deux vannes d'arrêt
(à fournir) sont installées avant le chauffage au sol:
▪ une vanne d'arrêt pour empêcher l'alimentation en eau chaude
en l'absence de demande de chauffage pour la pièce,
▪ une vanne d'arrêt pour éviter la condensation sur le sol lors du
rafraîchissement des pièces avec des convecteurs de pompe à
chaleur.
▪ Pour chaque pièce avec des convecteurs de pompe à chaleur: la
température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Pour chaque pièce avec chauffage au sol: la température
intérieure souhaitée est définie via le thermostat d'ambiance
externe (avec ou sans fil).
▪ L'interface utilisateur principale
commande RKCB07CAV3) décide du mode de fonctionnement.
N'oubliez pas que le mode de fonctionnement de chaque
thermostat d'ambiance externe et chaque commande à distance
du convecteur de pompe à chaleur doit être configuré pour
correspondre à celui de l'interface utilisateur principale.
INFORMATIONS
Pour augmenter le confort et les performances, ROTEX
vous recommande d'installer le kit de vannes en option
EKVKHPC sur chaque convecteur de pompe à chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]

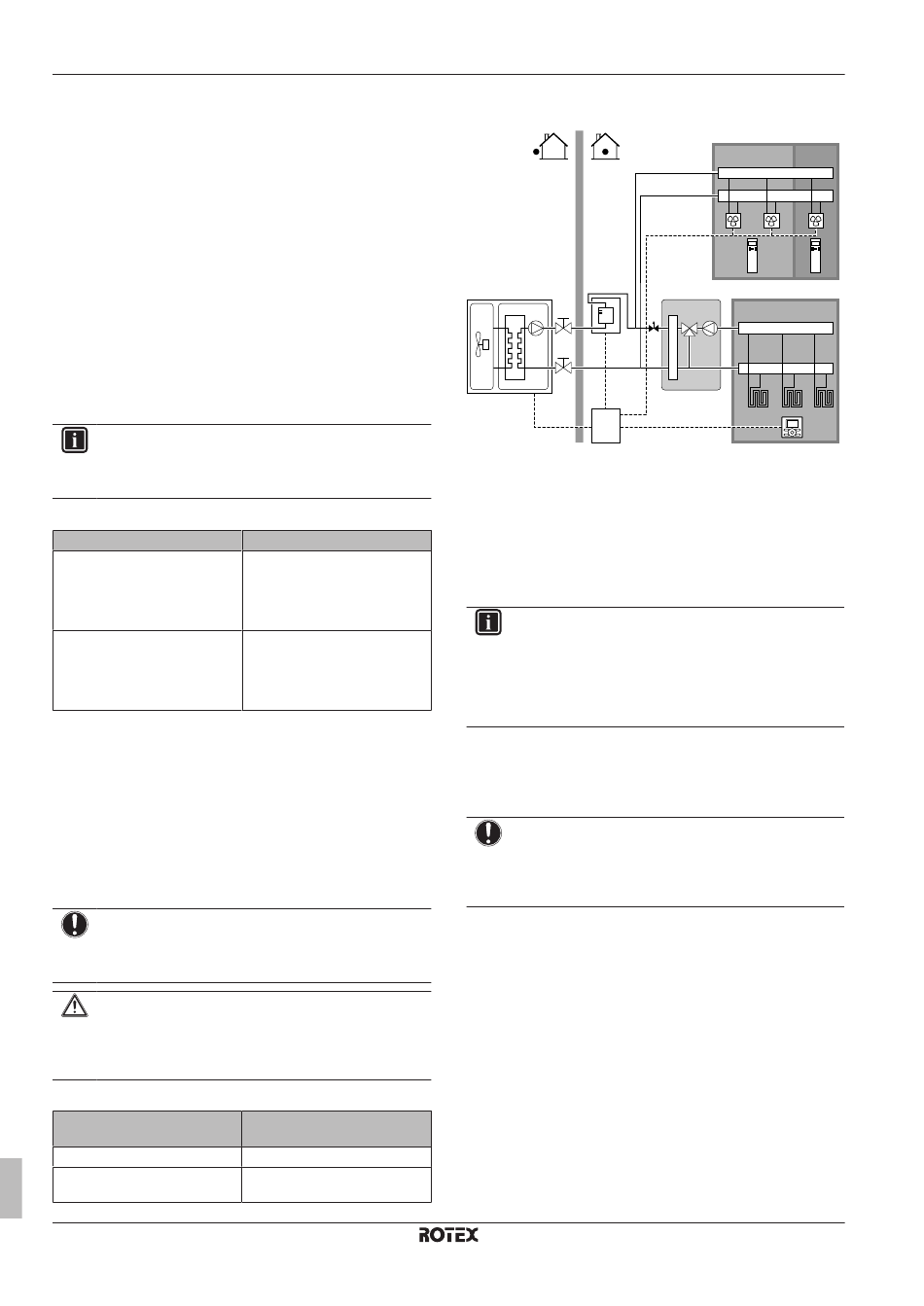

5.2.3 Plusieurs pièces – deux zones TD
Si les émetteurs de chaleur sélectionnés pour chaque pièce sont
conçus pour des températures de départ différentes, vous pouvez
utiliser différentes zones de température de départ (2 maximum).
Dans ce document:
▪ Zone principale = zone avec la plus faible température de
chauffage prévue et la température de rafraîchissement prévue la
plus élevée
▪ Zone secondaire = l'autre zone
REMARQUE
S'il existe deux zones de température de départ et qu'un
thermostat d'ambiance externe est utilisé, le mode de
rafraîchissement ne peut PAS fonctionner.
ATTENTION
S'il y a plusieurs zones, vous devez TOUJOURS installer
un mélangeur dans la zone principale pour réduire
(chauffage)/augmenter (rafraîchissement) la température
de départ en cas de demande de la zone secondaire.
Exemple type:
Pièce (zone)
Salon (zone principale)
Chambres (zone secondaire)
Guide de référence installateur
18
(connectée au boîtier de
Valeur
0 (Contrôle TD): le
fonctionnement de l'unité est
basé sur la température de
départ.
0 (1 zone TD): Principale
Échangeurs de chaleur:
température prévue
Chauffage au sol: 35°C
Convecteurs de pompe à
chaleur: 45°C
Installation
c
b
A Zone de température de départ secondaire
B Pièce 1
C Pièce 2
D Zone de température de départ principale
E Pièce 3
a Interface utilisateur
b Boîtier de commande
c Chauffage d'appoint (option)
d Régulateur de pression
e Mélangeur
f Commande à distance pour les convecteurs de pompe à
chaleur
INFORMATIONS
Une vanne de régulation de la pression doit être
implémentée avant le mélangeur. Ceci garantit l'équilibre
du débit entre la zone de température de départ principale
et la zone de température de départ supplémentaire dans
le cadre de la capacité requise des deux zones de
température.
▪ Pour la zone principale:
▪ Un mélangeur est installé avant le chauffage au sol.
▪ La température intérieure est contrôlée par l'interface utilisateur,
utilisée en tant que thermostat d'ambiance.
REMARQUE
ROTEX n'est PAS responsable du fonctionnement de la
pompe MARCHE/ARRÊT
fonctionnement de cette pompe relève de la responsabilité
de l'installateur.
▪ Pour la zone secondaire:
▪ Les convecteurs de la pompe à chaleur sont directement
raccordés à l'unité extérieure – ou au chauffage d'appoint, s'il
en existe un.
▪ La température intérieure souhaitée est définie via la
commande à distance des convecteurs de pompe à chaleur de
chaque pièce.
▪ Les signaux de demande de chauffage ou de rafraîchissement
de chaque convecteur de pompe à chaleur sont connectés en
parallèle à l'entrée numérique du boîtier de commande
RKCB07CAV3 (X2M/1 et X2M/2). L'unité extérieure fournira
uniquement la température de départ secondaire voulue en cas
de demande réelle.
▪ L'interface utilisateur principale
commande RKCB07CAV3) décide du mode de fonctionnement.
N'oubliez pas que le mode de fonctionnement de chaque
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
