# Sur le boîtier de commande

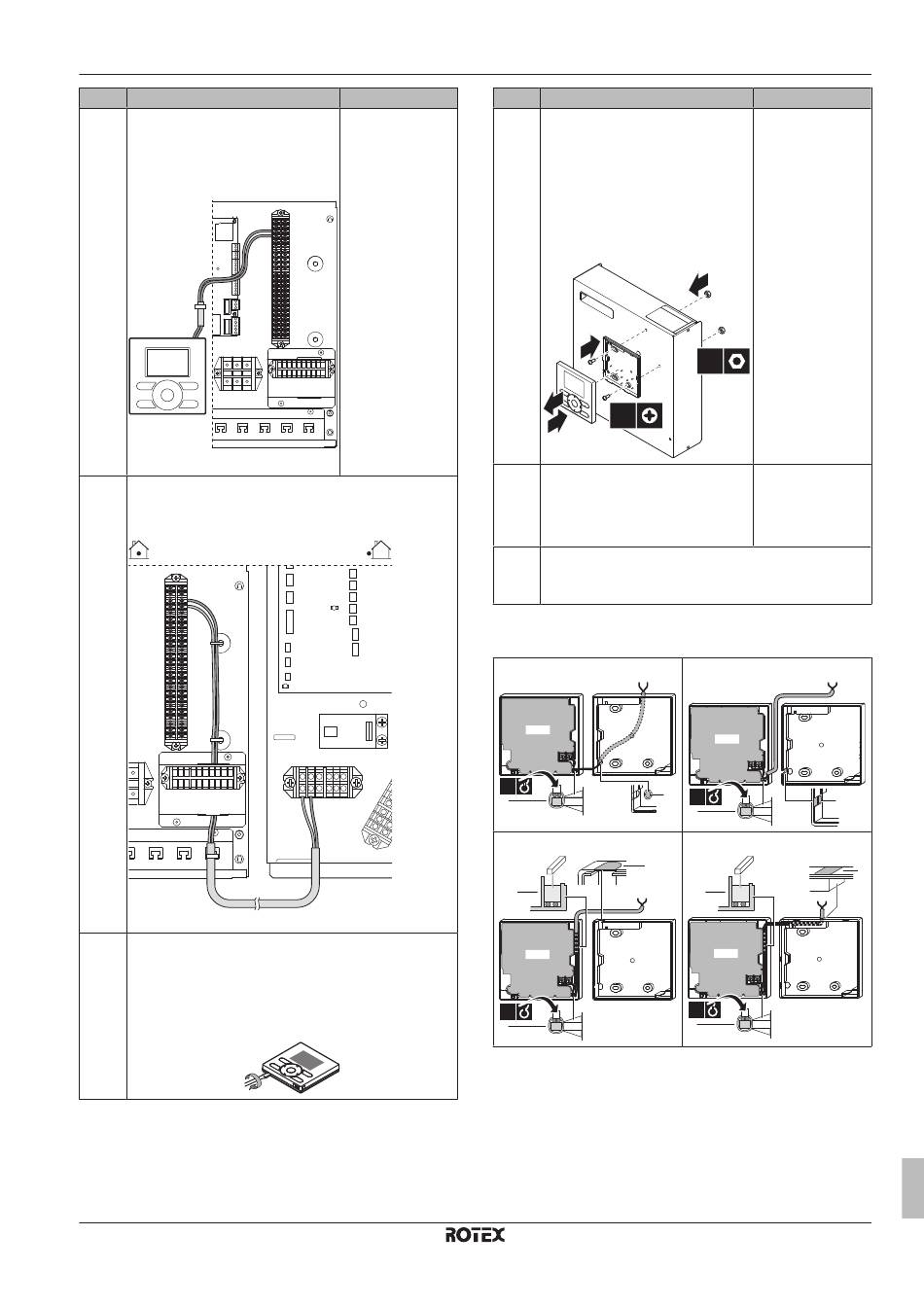

1 Raccordez le câble de l'interface
utilisateur au niveau des bornes
X2M/20+21 du boîtier de commande.
Fixez le câble avec les attaches sur
les supports d'attaches.
A1P
A5P
X1M
a
a Interface utilisateur principale
2 Raccordez le boîtier de commande à l'unité extérieure.
Fixez le câble avec les attaches sur les supports
d'attaches.
X2M
21
20
3 Insérez un tournevis dans les fentes situées sous
l'interface utilisateur et séparez délicatement la plaque
avant de la plaque murale.
La CCI (carte de circuit imprimé) se trouve dans la plaque
avant de l'interface utilisateur. Veillez à ne PAS
l'endommager.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
Dans la pièce
Raccordez le câble
de l'interface
utilisateur au niveau
des bornes
X2M/20+21 du
boîtier de
X2M
commande.
21
20
Insérez le câble à
droite des bornes,
fixez-le aux
attaches-câbles et
passez-le par le trou
du câblage basse
tension.
X8M
(a)
1 2
X5M
# Sur le boîtier de commande
4 Fixez la plaque murale de l'interface
utilisateur sur le panneau avant du
boîtier de commande à l'aide des
boulons et des écrous M4 contenus
dans le sac des accessoires.
Veillez à ne PAS déformer la partie
arrière de l'interface utilisateur en
serrant excessivement les vis de
montage.
2
1
2×
4
5 Procédez au raccordement indiqué
dans l'illustration 4A.
6 Raccordez de nouveau la plaque avant à la plaque murale.
Veillez à ne PAS coincer le câblage lors du raccordement
de la plaque avant au boîtier de connexion.
(a) L'interface utilisateur principale est nécessaire au
fonctionnement mais doit être commandée séparément
(option obligatoire).
4A Par l'arrière
PCB
1×
a
b
4C Par le haut
a
b
PCB
1×
b
a Faites une encoche pour que le câblage passe par les
pinces, etc.
b Fixez le câblage sur la partie avant du boîtier à l'aide de la
retenue de câblage et de la bride.
7.8.7 Raccordement de la vanne d'arrêt
1 Raccordez le câble de commande de la vanne aux bornes
adaptées comme indiqué sur l'illustration ci-dessous.
7 Installation
Dans la pièce
Fixez la plaque
murale de l'interface
utilisateur au mur.
Si vous ne
raccordez PAS une
interface utilisateur
au boîtier de
commande, ne
retirez PAS les
chevilles des trous
3 de la plaque
frontale.
2×
Procédez au
raccordement
indiqué dans
l'illustration 4A, 4B,
4C ou 4D.
4B Par la gauche
PCB
1×
a
b
4D Par le centre supérieur
b
PCB
1×
b
