7 Installation

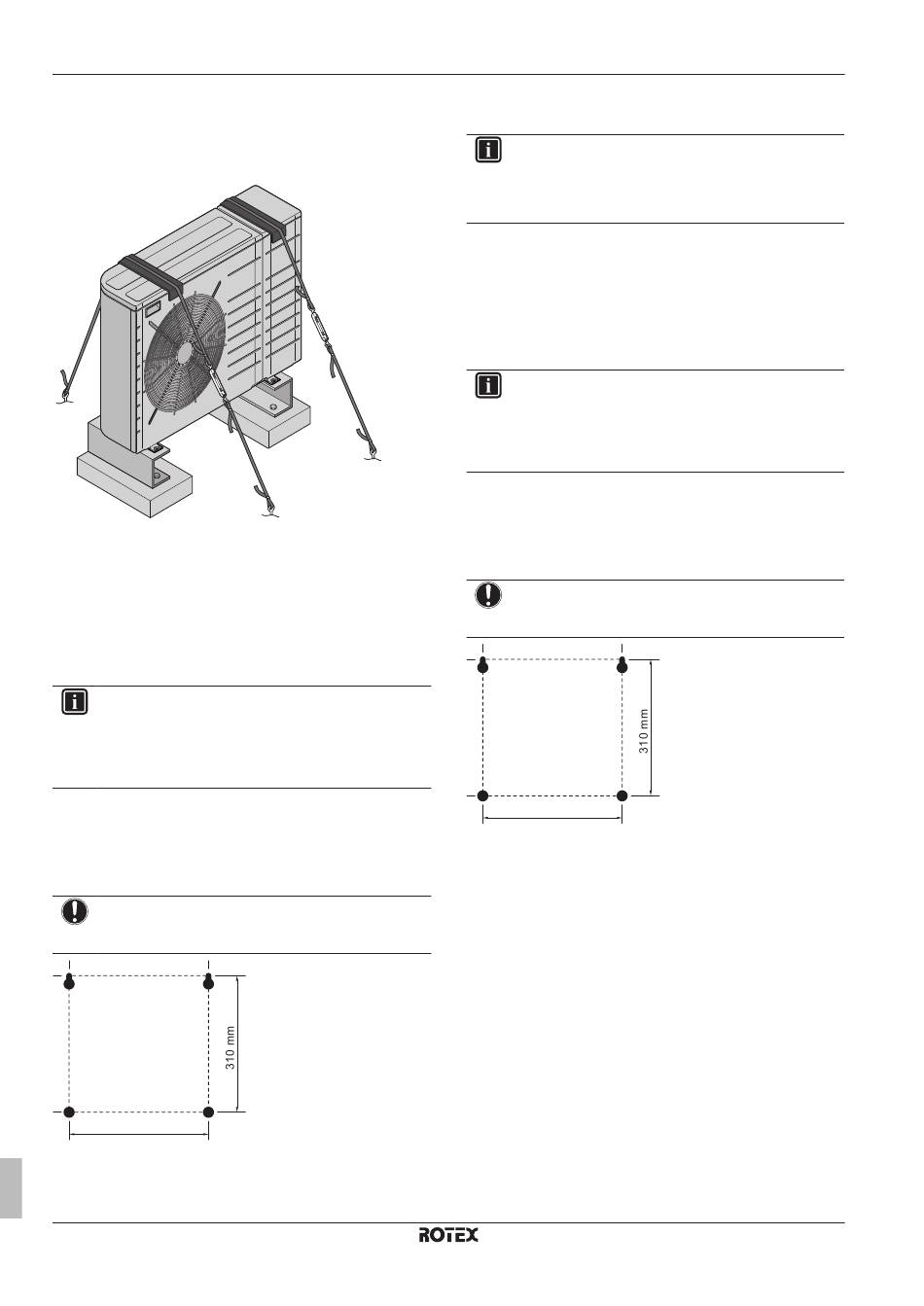

2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité
extérieure de manière à ce que le câble ne raye pas la peinture
(à fournir).
4 Fixez les extrémités du câble. Serrez ces extrémités.
7.4
Montage du boîtier de commande
7.4.1
À propos du montage du boîtier de
commande
7.4.2
Précautions de montage du boîtier de
commande
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.4.3
Installation du boîtier de commande
1 Retirez la plaque frontale.
2 Maintenez la plaque arrière contre le mur et marquez les points
de fixation (2 en haut et 2 en bas).
REMARQUE
Vérifiez que les marques sont bien de niveau (2 par 2) et
que leurs dimensions correspondent à la figure ci-dessous.
318 mm
3 Forez 4 trous et installez 4 chevilles (compatibles pour M5).
4 Introduisez les vis dans les chevilles situées en haut et
suspendez le boîtier sur les vis.
Guide de référence installateur
38
5 Introduisez les vis dans les chevilles du bas.
6 Serrez fermement les 4 vis.
INFORMATIONS
Il est possible de connecter l'interface utilisateur au boîtier
de commande. Pour plus d'informations, reportez-vous à la
section
"7.8.6 Raccordement de l'interface utilisateur" à la
page 46.
7.5
Montage du boîtier optionnel
7.5.1
À propos du montage du boîtier optionnel
7.5.2
Précautions de montage du boîtier
optionnel
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.5.3
Installation du boîtier optionnel
1 Retirez la plaque frontale.
2 Maintenez la plaque arrière contre le mur et marquez les points
de fixation (2 en haut et 2 en bas).
REMARQUE
Vérifiez que les marques sont bien de niveau (2 par 2) et
que leurs dimensions correspondent à la figure ci-dessous.
318 mm
3 Forez 4 trous et installez 4 chevilles (compatibles pour M5).
4 Introduisez les vis dans les chevilles situées en haut et
suspendez le boîtier sur les vis.
5 Introduisez les vis dans les chevilles du bas.
6 Serrez fermement les 4 vis.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
