REMARQUE
Le glycol absorbe l'eau de son environnement. Par
conséquent, n'ajoutez PAS de glycol ayant été exposé à
l'air. Le fait de ne pas remettre le bouchon sur le récipient
de glycol entraîne l'augmentation de la concentration en
eau. La concentration en glycol est alors plus faible que
prévu. Les composants hydrauliques risquent donc geler.
Prenez
des
mesures
l'exposition du glycol à l'air.
REMARQUE
▪ En cas de surpression, le système libère une partie du
liquide via la soupape de décharge de pression. Si du
glycol a été ajouté au système, prenez les mesures
adéquates afin de le récupérer en toute sécurité.
▪ Dans tous les cas, vérifiez que le tuyau flexible de la
soupape de décharge de pression est TOUJOURS
débouché afin de libérer la pression. Empêchez l'eau
de stagner et/ou de geler à l'intérieur du tuyau.
AVERTISSEMENT
La corrosion du système est possible en raison de la
présence de glycol. Le glycol non inhibé devient acide
sous l'effet de l'oxygène. Ce processus est accéléré par la
présence de cuivre et les hautes températures. Le glycol
non inhibé acide attaque les surfaces métalliques et forme
des
cellules
de
corrosion
gravement endommager le système. Il est donc important:
▪ que le traitement de l'eau soit effectué correctement,
par un spécialiste qualifié,
▪ de sélectionner du glycol avec des inhibiteurs de
corrosion de manière à contrer les acides formés par
l'oxydation du glycol,
▪ de ne pas utiliser de glycol automobile en raison de la
durée de vie limitée de ses inhibiteurs de corrosion et
de la présence de silicate qui peut salir ou engorger le
système,
▪ de ne PAS utiliser de tuyaux galvanisés dans les
circuits de glycol, leur présence peut en effet entraîner
la précipitation de certains composants dans l'inhibiteur
de corrosion du glycol.
L'ajout de glycol dans le circuit d'eau réduit le volume d'eau
maximum autorisé du système. Pour en savoir plus, reportez-vous
au chapitre "Vérification du débit et du volume d'eau" dans le guide
de référence de l'installateur.
7.7.7

Remplissage du circuit d'eau

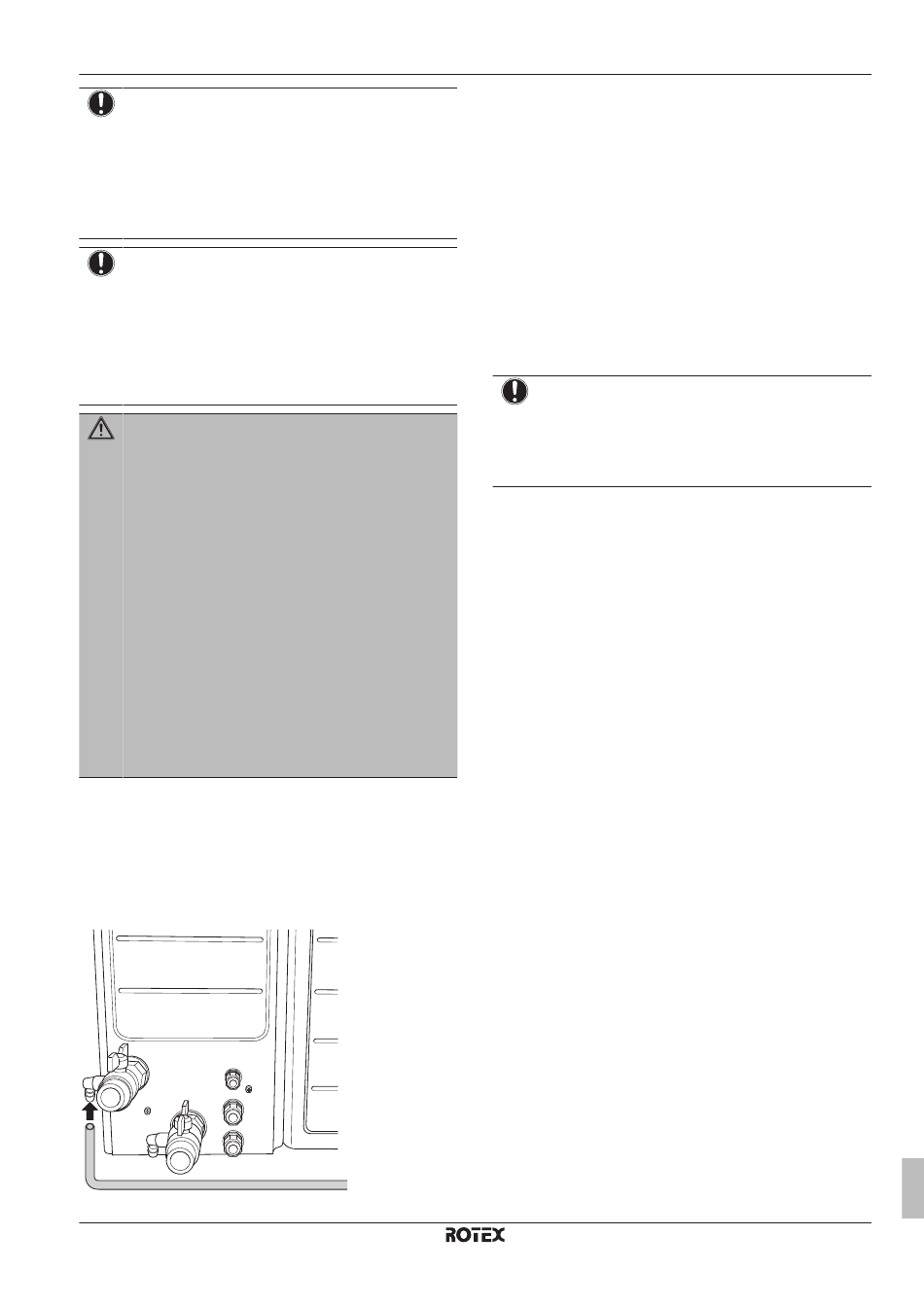

1 Raccordez le flexible d'alimentation en eau à la vanne de
remplissage et de purge.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
préventives
pour
minimiser
galvanique
qui
peuvent
2 Ouvrez la vanne de remplissage et de purge.
3 Si une vanne de purge d'air automatique a été installée, vérifiez
qu'elle est ouverte.
4 Remplissez le circuit d'eau jusqu'à ce que le manomètre (non
fourni) indique une pression de ±2,0 bar.
5 Purgez autant d'air que possible du circuit d'eau. Pour connaître
les consignes, reportez-vous à la section
la
page 83.
6 Remplissez le circuit jusqu'à ce que la pression soit de
±2,0 bar.
7 Répétez les étapes  5 et  6 jusqu'à ce qu'il n'y ait plus d'air à
purger et jusqu'à ce qu'il n'y ait plus de chutes de pression.
8 Fermez la vanne de remplissage et de purge.
9 Déconnectez le flexible d'alimentation en eau de la vanne de
remplissage et de purge.
REMARQUE
La pression d'eau indiquée sur le manomètre variera en
fonction de la température d'eau (pression supérieure à
une température d'eau supérieure).
Toutefois, la pression d'eau doit toujours rester au-dessus
de 1 bar pour éviter que l'air pénètre dans le circuit.
7.7.8
Remplissage du ballon d'eau chaude
sanitaire
Pour connaître les consignes d'installation, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
7.7.9

Isolation de la tuyauterie d'eau

La tuyauterie du circuit d'eau DOIT être isolée pour empêcher toute
condensation pendant le rafraîchissement et toute réduction de la
capacité de chauffage et de rafraîchissement.
Pour empêcher la tuyauterie d'eau extérieure de geler pendant
l'hiver, l'épaisseur du matériau d'isolation DOIT être d'au moins
13 mm (avec λ=0,039 W/mK).
Si la température est supérieure à 30°C et si l'humidité relative est
supérieure à 80%, l'épaisseur des matériaux d'isolation doit alors
être d'au moins 20  mm afin d'éviter toute condensation sur la
surface du matériau isolant.
Pendant l'hiver, protégez du gel la tuyauterie d'eau et les vannes
d'arrêt en ajoutant une bande chauffante (non fournie). Si la
température extérieure peut descendre en-dessous de –20°C et que
vous n'utilisez pas de bande chauffante, nous vous recommandons
d'installer les vannes d'arrêt à l'intérieur.
7.8
Raccordement du câblage
électrique
7.8.1
À propos du raccordement du câblage
électrique
Avant de raccorder le câblage électrique
Assurez-vous que la tuyauterie d'eau est raccordée.
7 Installation
"9 Mise en service" à
Guide de référence installateur
43
