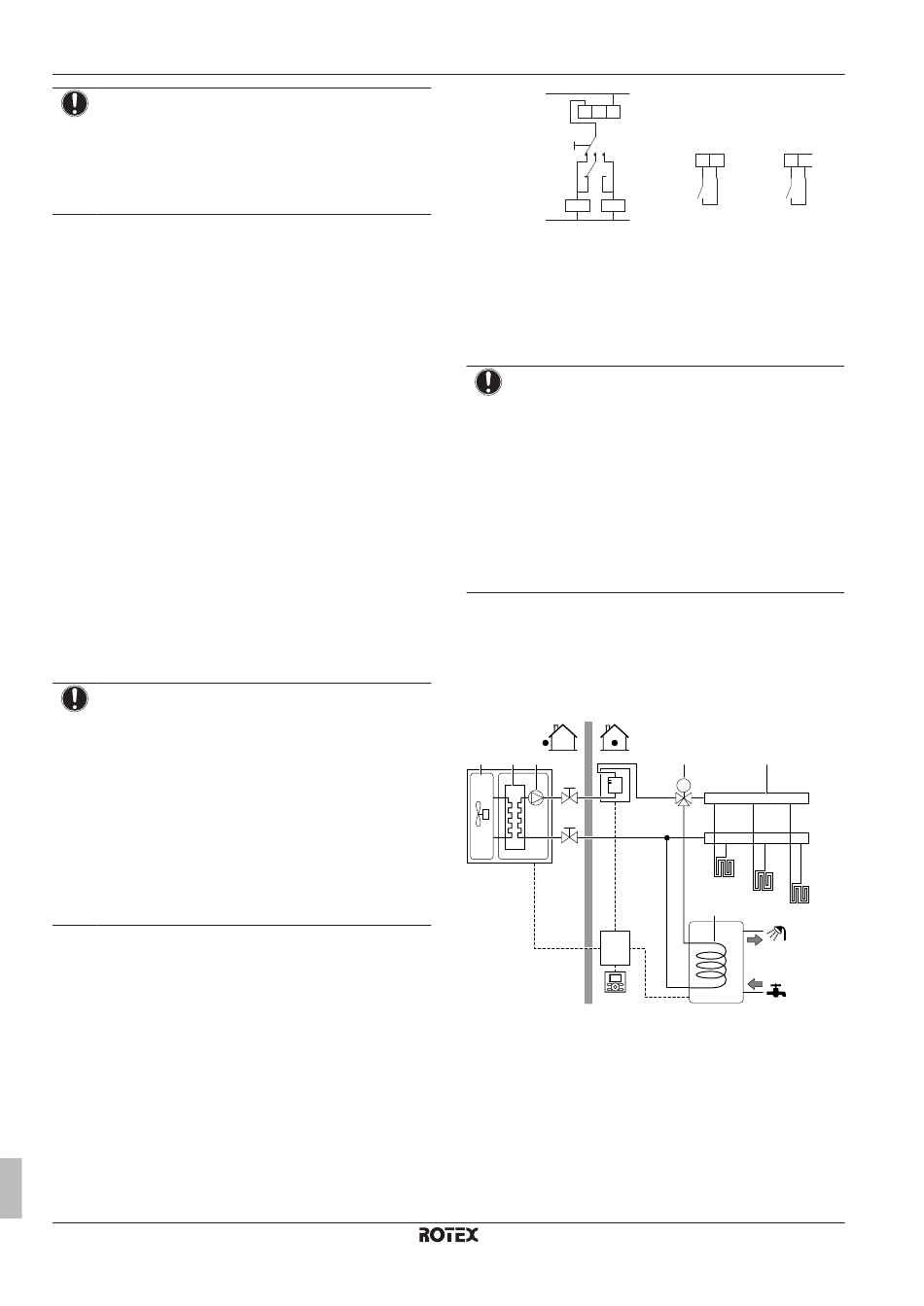

5 Consignes d'application
REMARQUE
▪ Veillez à ce que la chaudière auxiliaire et son
intégration au système soient conformes à la législation
applicable.
▪ ROTEX ne peut être tenu responsable de situations
incorrectes ou non sûres au niveau du système de la
chaudière auxiliaire.
▪ Veillez à ce que l'eau de retour vers la pompe à chaleur ne
dépasse PAS 55°C. Pour ce faire:
▪ Réglez la température souhaitée via la commande de la
chaudière auxiliaire sur 55°C maximum.
▪ Installez un aquastat au niveau du débit d'eau de retour de la
pompe à chaleur.
▪ Réglez l'aquastat de manière à ce qu'il se ferme au-delà de
55°C et à ce qu'il s'ouvre en-dessous de 55°C.
▪ Installez des clapets de non-retour.
▪ Veillez à ne disposer que d'un vase d'expansion dans le circuit
d'eau. Un vase d'expansion est déjà préinstallé dans l'unité
extérieure.
▪ Installez le boîtier de commande RKCB07CAV3 et le boîtier
optionnel RK2CB07CAV3.
▪ Connectez les bornes X8M/3 et X8M/4 (commutation vers la
source de chaleur externe) du boîtier optionnel RK2CB07CAV3
sur le thermostat de la chaudière auxiliaire.
▪ Pour configurer les émetteurs de chaleur, voir
du système de chauffage/rafraîchissement" à la
Configuration
Via l'interface utilisateur (assistant rapide):
▪ Réglez l'utilisation d'un système relève en tant que source de
chaleur externe.
▪ Définissez la température relève et l'hystérésis.
REMARQUE
▪ Veillez à ce que l'hystérésis relève dispose de
suffisamment de différentiel pour empêcher les
commutations fréquentes entre l'unité extérieure et la
chaudière auxiliaire.
▪ La température extérieure est mesurée par la
thermistance d'air de l'unité extérieure. Vous devez
donc installer l'unité extérieure à l'ombre de manière à
ce qu'elle ne soit PAS influencée ou activée/désactivée
par la lumière directe du soleil.
▪ Les commutations fréquentes peuvent entraîner la
corrosion de la chaudière auxiliaire. Contactez le
fabricant
de
la
d'informations.
Commutation vers la source de chaleur externe provoquée par
un contact auxiliaire
▪ Uniquement possible dans le cadre du contrôle par le thermostat
d'ambiance externe ET avec une zone de température de départ
(reportez-vous à la section
chauffage/rafraîchissement" à la
▪ Le contact auxiliaire peut être:
▪ Un thermostat de température extérieure
▪ Un contact pour compteur de nuit
▪ Un contact à commande manuelle
▪ ...
▪ Installation: Procédez au câblage suivant:
Guide de référence installateur
20
"5.2 Configuration
page 13.
chaudière
auxiliaire
pour
plus
"5.2 Configuration du système de
page 13).
L
Com
H
Outdoor/Auto/Boiler
A
K1A
K2A
N
B
Entrée du thermostat de la chaudière
TI
A
Contact auxiliaire (normalement fermé)
H
Thermostat d'ambiance de demande de chauffage (option)
K1A
Relais auxiliaire pour l'activation de l'unité extérieure (à
fournir)
K2A
Relais auxiliaire pour l'activation de la chaudière (à fournir)
Outdoor
Unité extérieure
Auto
Automatique
Boiler
Chaudière
Control box
Boîtier de commande
REMARQUE
▪ Veillez à ce que le contact auxiliaire dispose de
suffisamment de différentiel ou de délai pour empêcher
les commutations fréquentes entre l'unité extérieure et
la chaudière auxiliaire.
▪ Si
le
contact
auxiliaire
température extérieure, installez le thermostat à
l'ombre de manière à ce qu'il ne soit PAS influencé ou
activé/désactivé par la lumière directe du soleil.
▪ Les commutations fréquentes peuvent entraîner la
corrosion de la chaudière auxiliaire. Contactez le
fabricant
de
la
d'informations.
5.4
Configuration du ballon d'eau
chaude sanitaire
5.4.1
Configuration du système – ballon ECS
autonome
a
b
c
d
e
d
f
g
a
Unité extérieure
b
Échangeur de chaleur
c
Pompe
d
Vanne d'arrêt
e
Chauffage d'appoint (option)
f
Boîtier de commande
g
Interface utilisateur
h
Vanne 3 voies motorisée
i
Ballon d'eau chaude sanitaire
j
Serpentin de l'échangeur de chaleur
k
Collecteur (non fourni)
FHL1...3
Chauffage au sol
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
Control box
B TI
X2M
1 4
X Y
K1A
K2A
est
un
thermostat
chaudière
auxiliaire
pour
plus
h
k
M
FHL1
FHL2
j
FHL3
i
4P415097-1 – 2015.08
