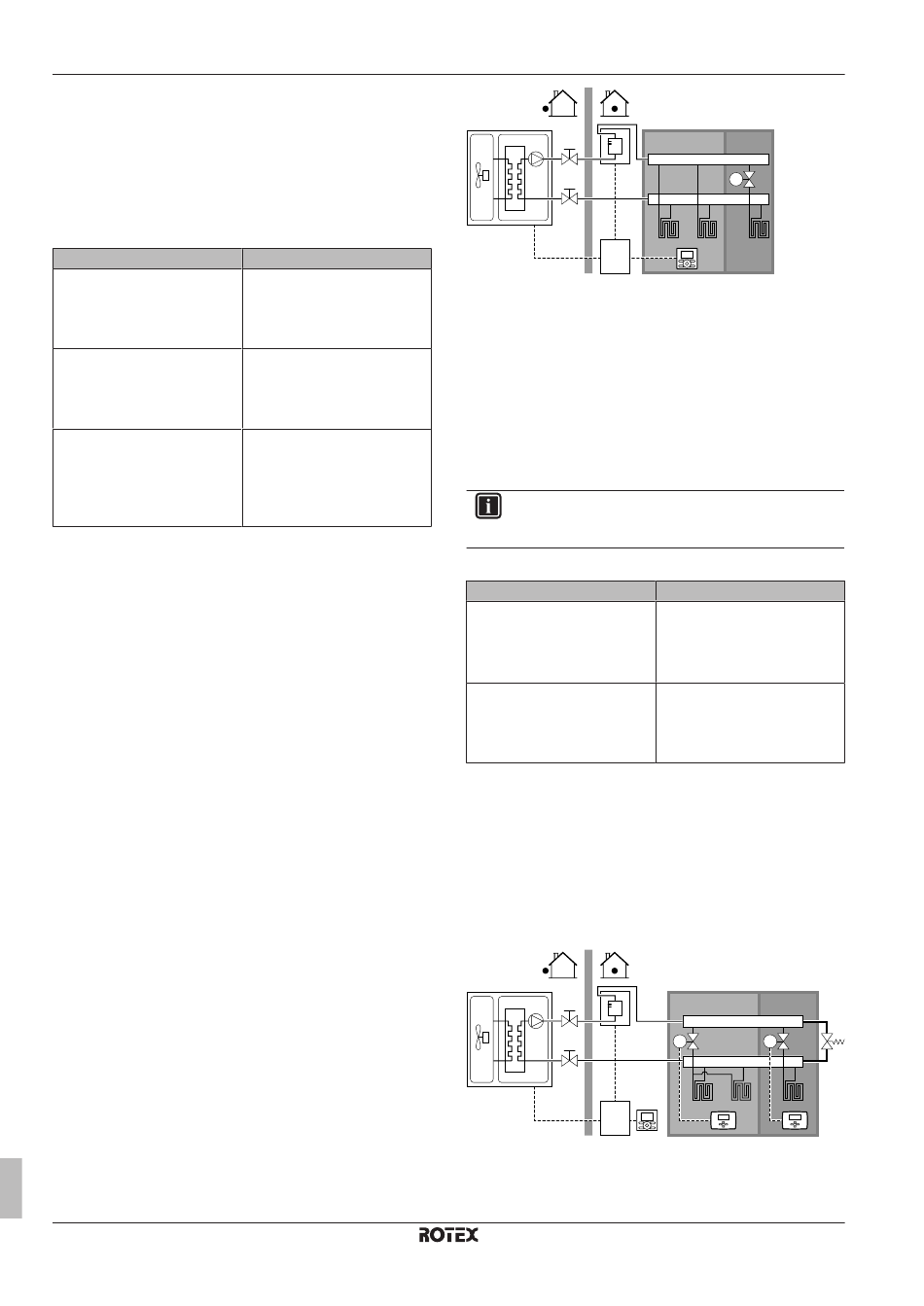

5 Consignes d'application
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique du boîtier de commande RKCB07CAV3
(X2M/1 et X2M/2).
▪ Le mode de fonctionnement est envoyé par une sortie numérique
(X8M/6 et X8M/7) du boîtier de commande RKCB07CAV3:
▪ aux convecteurs de pompe à chaleur,
▪ à la vanne d'arrêt.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [A.2.2.E.5]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Les convecteurs de pompe à chaleur
proposent, hormis une capacité de chauffage, d'excellentes
capacités de rafraîchissement.
▪ Efficacité. Le chauffage au sol offre des performances optimales
avec ROTEX HPSU.
▪ Confort. L'association de deux types d'émetteurs de chaleur
apporte:
▪ un confort de chauffage excellent de la part du chauffage au
sol,
▪ un confort de rafraîchissement excellent de la part des
convecteurs de pompe à chaleur.
5.2.2
Plusieurs pièces – une zone TD
Si seule une zone de température de départ est nécessaire parce
que la température de départ prévue est la même pour tous les
émetteurs de chaleur, vous n'avez PAS besoin d'un mélangeur
(économique).
Exemple: si le système de pompe à chaleur est utilisé pour chauffer
un étage où toutes les pièces disposent des mêmes émetteurs de
chaleur.
Chauffage au sol ou radiateurs – vannes
thermostatiques
Si vous chauffez des pièces avec un chauffage au sol ou des
radiateurs, il est fréquent d'utiliser un thermostat pour contrôler la
température de la pièce principale (il peut s'agir de l'interface
utilisateur raccordée au boîtier de commande RKCB07CAV3 ou d'un
thermostat d'ambiance externe), tandis que les autres pièces sont
contrôlées par des vannes thermostatiques (non fournies), ouvertes
ou fermées selon la température intérieure.
Installation
Guide de référence installateur
16
Valeur
1 (Contrôle TA ext): Le
fonctionnement de l'unité est
déterminé par le thermostat
externe.
0 (1 zone TD): Principale
1 (Thermo ON/OFF): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
c
b
A
Zone de température de départ principale
B
Pièce 1
C
Pièce 2
a
Interface utilisateur
b
Boîtier de commande
c
Chauffage d'appoint (option)
▪ Le chauffage au sol de la pièce principale est directement
raccordé à l'unité extérieure – ou au chauffage d'appoint, s'il en
existe un.
▪ La température intérieure de la pièce principale est contrôlée par
l'interface utilisateur, utilisée en tant que thermostat.
▪ Une vanne thermostatique est installée avant le chauffage au sol
dans chacune des autres pièces.
INFORMATIONS
Faites attention aux cas où la pièce principale peut être
chauffée par une autre source. Exemple: cheminées.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [A.2.1.7]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [A.2.1.8]
▪ Code: [7-02]
Avantages
▪ Économique.
▪ Simplicité. Même installation que pour une pièce mais avec des
vannes thermostatiques.
Chauffage au sol ou radiateurs – plusieurs
thermostats d'ambiance externes
Installation
c
b
A
Zone de température de départ principale
B
Pièce 1
C
Pièce 2
a
Interface utilisateur
b
Boîtier de commande
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
A
B
C
T
a
Valeur
2 (Contrôle TA): Le
fonctionnement de l'unité est
basé sur la température
ambiante de l'interface
utilisateur.
0 (1 zone TD): Principale
A
B
C
M1
M2
a
e
e
4P415097-1 – 2015.08
