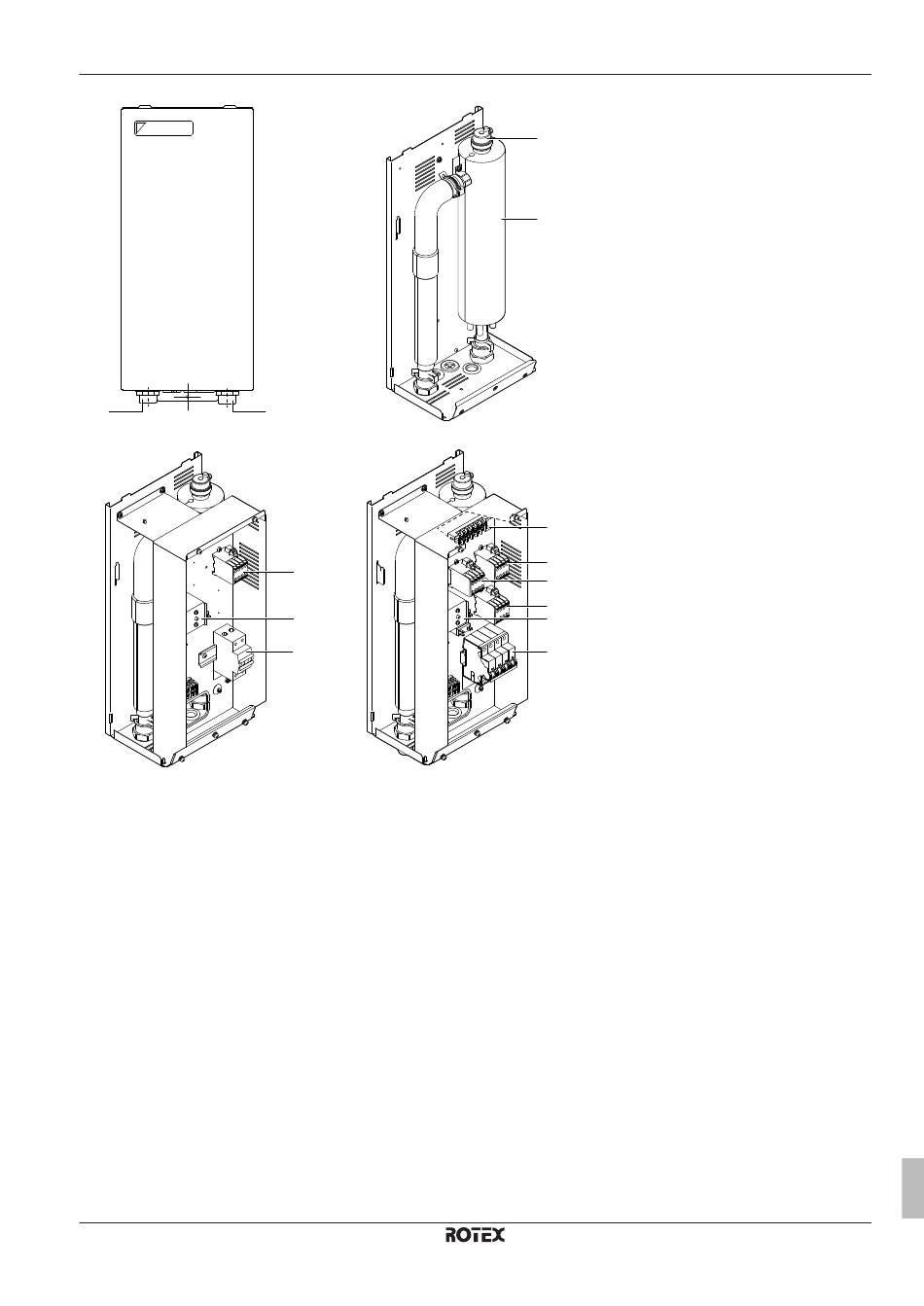

Composants: chauffage d'appoint
b
*
KMBUHCA3V
a Raccord d'entrée de l'eau 1" M
b Raccord de sortie de l'eau 1" M
c Purge d'air
d Chauffage d'appoint
e Contacteur du chauffage d'appoint
f Fusible thermique du chauffage d'appoint
g Fusible de surintensité du chauffage d'appoint
h Bornier
