c

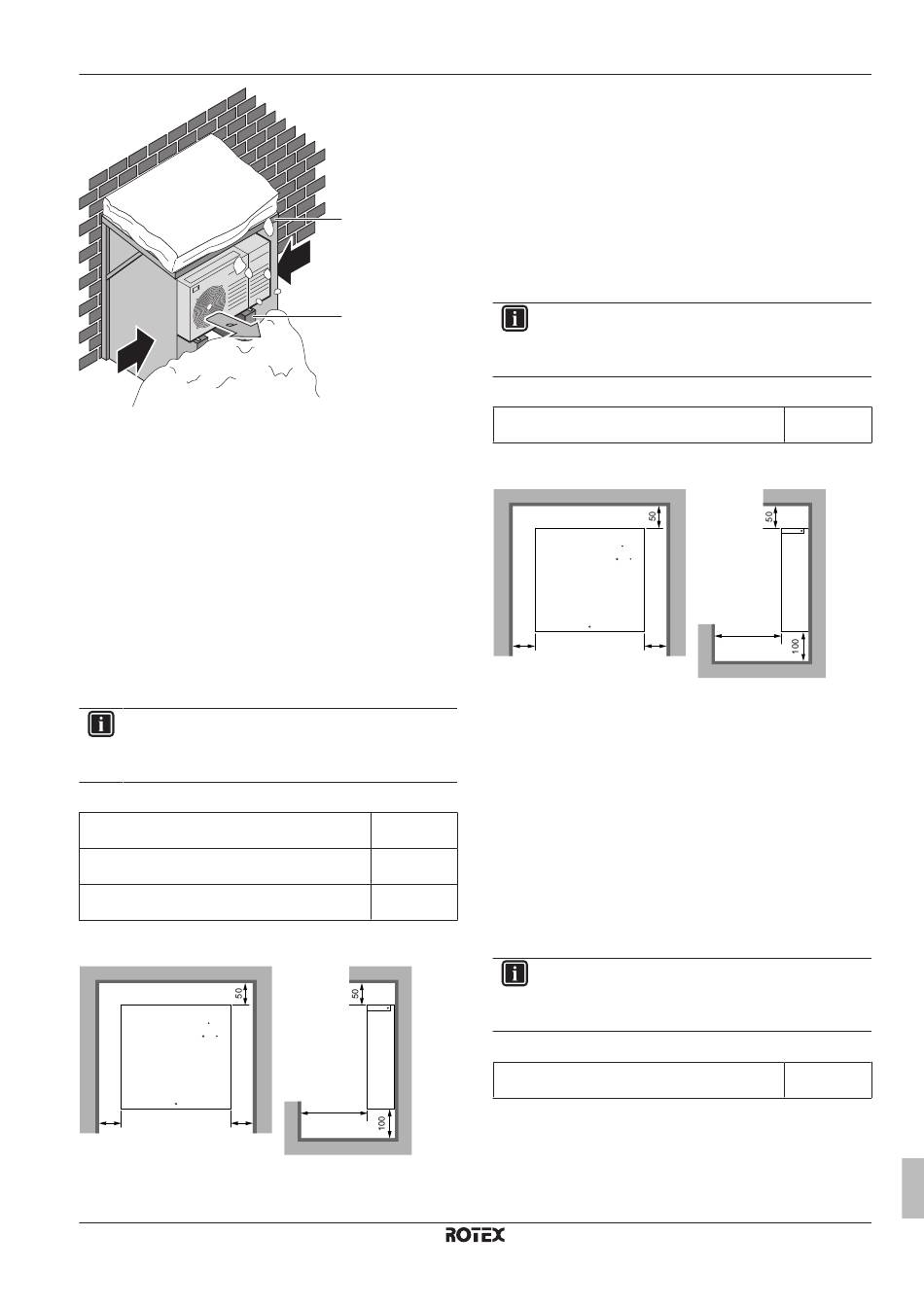

a Protection ou abri contre la neige
b Support
c Sens prédominant du vent
d Sortie d'air
▪ Dans tous les cas, laissez un espace libre d'au moins 300 mm
sous l'unité. Veillez également à ce que l'unité soit positionnée au
moins 100 mm au-dessus du niveau maximum de neige envisagé.
Reportez-vous à la section "7.3 Montage de l'unité extérieure" à la
page 35 pour plus de détails.
Dans les régions avec de très fortes chutes de neige, il est très
important de sélectionner un lieu d'installation où la neige n'affectera
PAS l'unité. Si des chutes de neige latérales sont possibles, veillez à
ce que le serpentin de l'échangeur de chaleur ne soit PAS affecté
par la neige. Si nécessaire, installez une protection ou un abri contre
la neige et un support.
6.2.3 Exigences pour le lieu d'installation du
boîtier de commande
INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
▪ Respectez les mesures indiquées ci-dessous:
Distance maximale entre le boîtier de commande et
l'unité extérieure
Distance maximale entre le boîtier de commande et
le kit de chauffage d'appoint
Distance maximale entre le boîtier de commande et
le ballon d'eau chaude sanitaire
▪ Prenez les directives suivantes
d'espacement:
50
50
(mm)
▪ Le boîtier de commande est conçu pour être installé sur un mur, à
l'intérieur uniquement. Veillez à ce que la surface d'installation soit
un mur ininflammable, plat et vertical.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
a
c
b
des consignes et
20 m
10 m
10 m
en compte en matière
600
▪ Le boîtier de commande est conçu pour fonctionner dans une
plage de températures ambiantes de 5~35°C.
N'installez PAS le boîtier de commande dans les endroits suivants:
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
▪ Des lieux particulièrement
maximale=85%), comme une salle de bains, par exemple.
▪ Dans des lieux pouvant geler.
6.2.4 Exigences pour le lieu d'installation du
boîtier optionnel
INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
▪ Respectez les mesures indiquées ci-dessous:
Distance maximale entre le boîtier optionnel et le
boîtier commande RKCB07CAV3
▪ Prenez les directives suivantes
d'espacement:
50 50
(mm)
▪ Le boîtier optionnel est conçu pour être installé sur un mur, à
l'intérieur uniquement. Veillez à ce que la surface d'installation soit
un mur ininflammable, plat et vertical.
▪ Le boîtier optionnel est conçu pour fonctionner dans une plage de
températures ambiantes de 5~35°C.
N'installez PAS le boîtier optionnel dans les endroits suivants:
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
▪ Des lieux particulièrement
maximale=85%), comme une salle de bains, par exemple.
▪ Dans des lieux pouvant geler.
6.2.5 Exigences pour le lieu d'installation du
chauffage d'appoint
INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
▪ Respectez les mesures indiquées ci-dessous:
Distance maximum autorisée entre le chauffage
d'appoint et l'unité extérieure
▪ Prenez les directives suivantes
d'espacement:
6 Préparation
humides (humidité relative
des consignes et
3 m
en compte en matière
600
humides (humidité relative
des consignes et
10 m
en compte en matière
Guide de référence installateur
