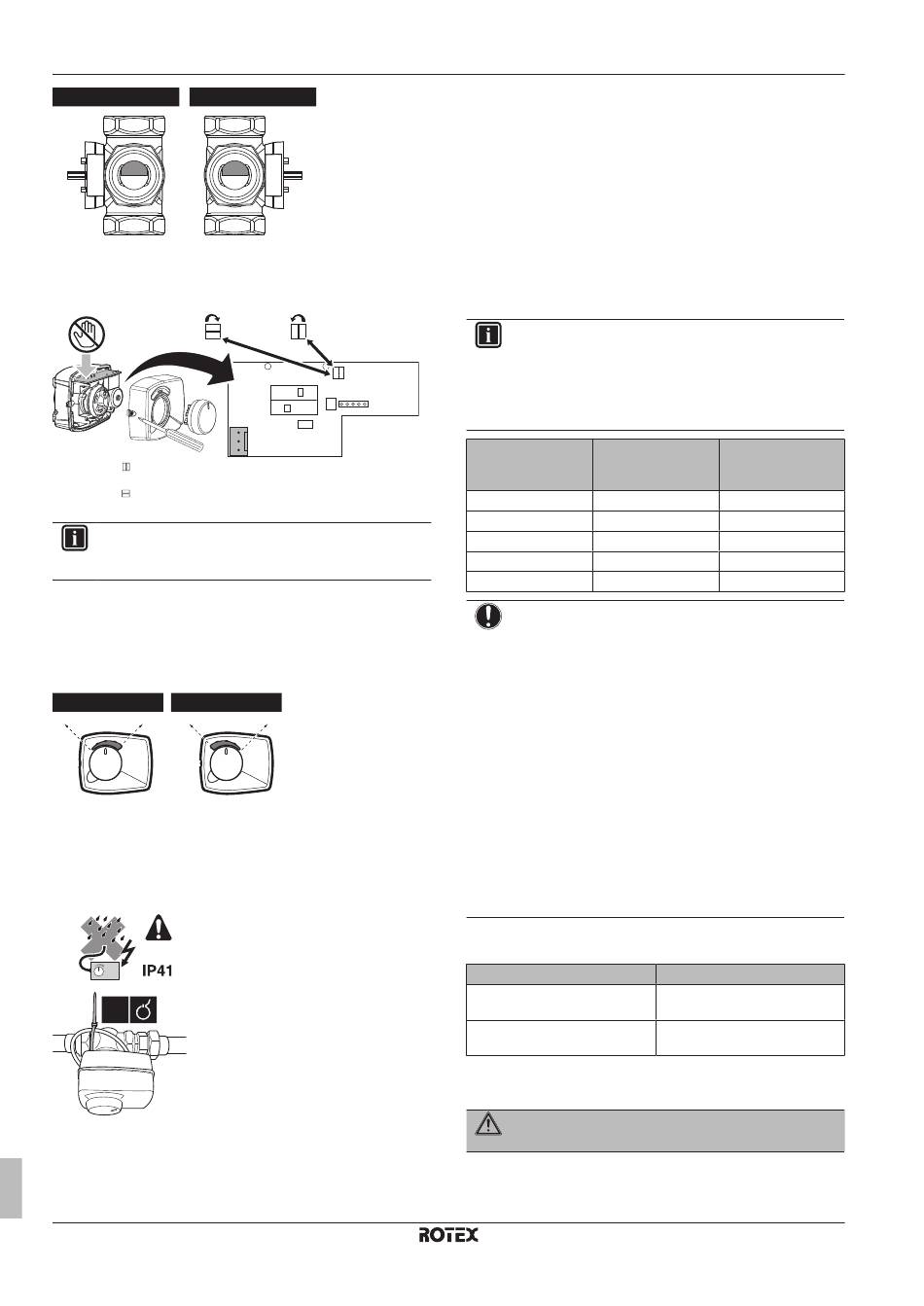

7 Installation
E1+E3
4 Lors de l'installation conformément à la configuration E3 ou E4,
ouvrez le couvercle du moteur de vannes en desserrant la vis
et changez le fil de liaison de manière à modifier le sens de
rotation de la vanne.
Emplacement du fil de liaison en cas d'installation
conformément aux configurations E1 et E2.
Emplacement du fil de liaison en cas d'installation
conformément aux configurations E3 et E4.
INFORMATIONS
Le fil de liaison est réglé en usine pour l'installation
conformément aux configurations E1 et E2.
5 Placez le bouton du moteur à 12 heures et enfoncez le moteur
sur le manchon. Ne faites PAS tourner le manchon pendant
cette opération de manière à maintenir la vanne dans la
position définie à l'étape 4.
6 Placez l'échelle sur la vanne conformément à la configuration
applicable.
E1+E2
E3+E4
a
b
b
a
Dérivation
b
Chauffage d'appoint
7 Pour assurer la détente, fixez le câble d'alimentation au corps
de la vanne 3 voies à l'aide d'un attache-câble (à fournir).
Procédez à la fixation de manière à ce que la condensation ne
puissent pas pénétrer dans la moteur de la vanne 3 voies via le
câble.
1×
Guide de référence installateur
42
E2+E4
DIR
2P
Y
N
L
a
7.7.6
Protection du circuit d'eau contre le gel
Le gel peut endommager le système. Pour empêcher les
composants hydrauliques de geler, le logiciel est équipé de fonctions
spéciales de protection contre le gel qui incluent l'activation de la
pompe, des chauffages internes et/ou le fonctionnement du
chauffage d'appoint en cas de températures basses.
Cependant, en cas de panne de courant, ces fonctions ne peuvent
pas assurer la protection. Il est donc recommandé d'ajouter du
glycol au circuit d'eau. La concentration nécessaire dépend de la
plus basse température extérieure prévue et si vous souhaitez
protéger le système de l'explosion ou du gel. Pour empêcher le
système de geler, il faut plus de glycol. Ajoutez le glycol en fonction
du tableau ci-dessous.
INFORMATIONS
▪ Protection contre l'explosion: le glycol empêche la
tuyauterie d'exploser, mais n'empêche PAS le liquide à
l'intérieur de la tuyauterie de geler.
▪ Protection contre le gel: le glycol empêche le liquide de
geler à l'intérieur de la tuyauterie.
Température
Prévention contre
extérieure la plus
l'explosion
basse prévue
–5°C
10%
–10°C
15%
–15°C
20%
–20°C
25%
–25°C
30%
REMARQUE
▪ La concentration requise peut différer en fonction du
type de glycol. Comparez TOUJOURS les exigences
du tableau ci-dessus avec les spécifications fournies
par le fabricant du glycol. Si nécessaire, respectez les
exigences formulées par le fabricant du glycol.
▪ La concentration de glycol ajoutée ne doit JAMAIS
dépasser 35%.
▪ Si le liquide dans le système est gelé, la pompe ne
pourra PAS démarrer. N'oubliez pas que si vous
empêchez uniquement le système d'exploser, le liquide
à l'intérieur risque toujours de geler.
▪ En cas de panne de courant ou de défaillance de la
pompe, vidangez le système si du glycol n'y a PAS été
ajouté.
▪ Lorsque l'eau est à l'arrêt à l'intérieur du système,
celui-ci est fortement susceptible de geler et de subir
des dommages.
Utilisez les types de glycol suivants en fonction de la présence ou
non d'un ballon d'eau chaude sanitaire:
Si...
Le système contient un ballon
d'eau chaude sanitaire
Le système ne contient PAS de
ballon d'eau chaude sanitaire
(a)
Le propylène glycol, y compris les inhibiteurs nécessaires,
sont classifiés comme catégorie III d'après la norme
EN1717.
AVERTISSEMENT
L'éthylène glycol est toxique.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
Prévention contre le
gel
15%
25%
35%
—
—
Alors...
Utilisez uniquement du propylène
(a)
glycol
(a)
Utilisez du propylène glycol
ou
de l'éthylène glycol
4P415097-1 – 2015.08
