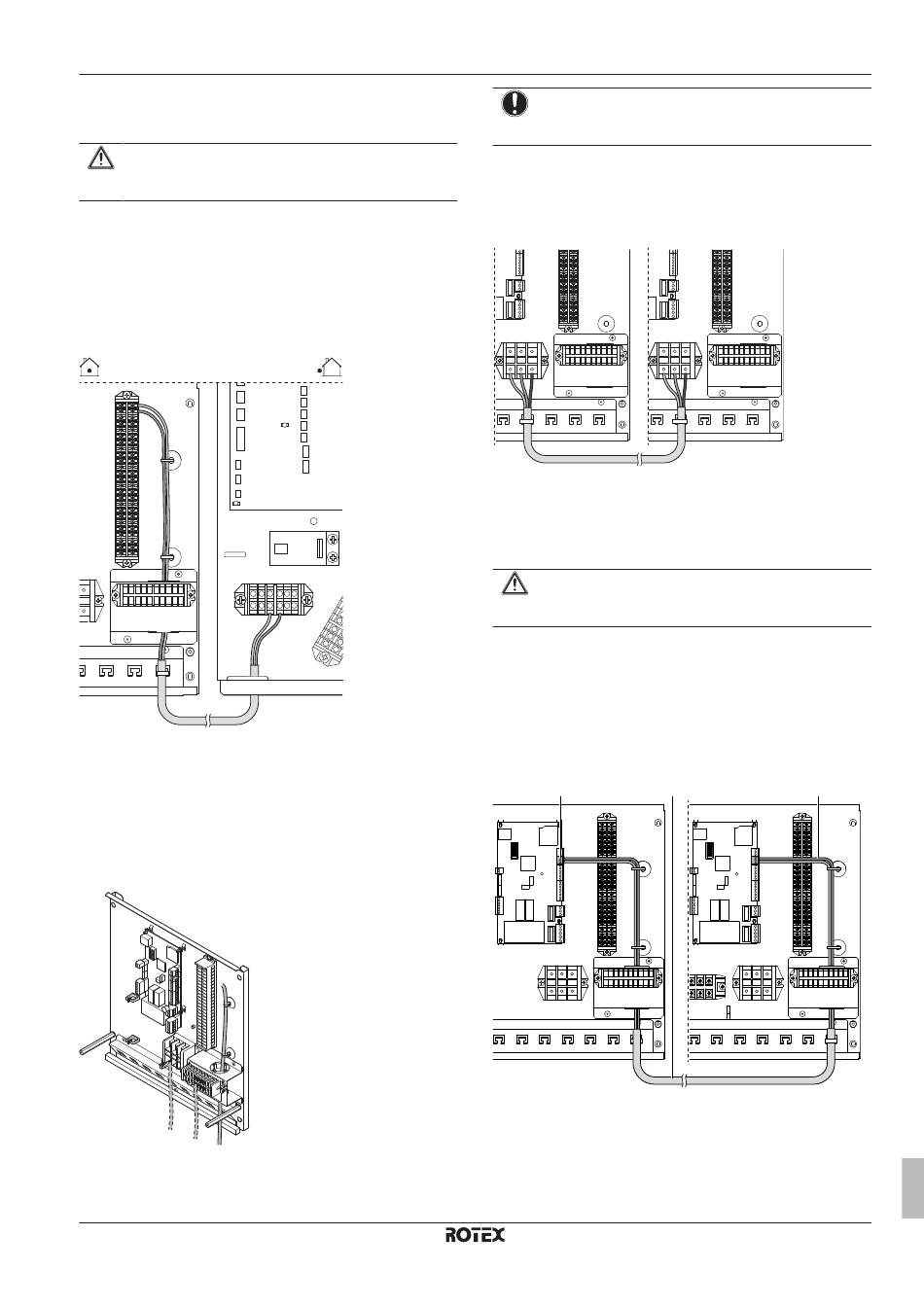

2 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec des bords tranchants.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
7.8.11 Raccordement du câble d'interconnexion
entre le boîtier de commande et l'unité
extérieure
1 Raccordez la borne X2M/22 (boîtier de commande) à la borne
X5M/4 (unité extérieure).
2 Raccordez la borne X2M/23 (boîtier de commande) à la borne
X5M/3 (unité extérieure).
X2M
23
22
3 Fixez le câble au support à l'aide d'attaches-câbles.
7.8.12 Raccordement du câblage électrique sur
le boîtier optionnel
1 Insérez le câblage à l'arrière du boîtier optionnel.
2 Vérifiez que le câblage basse tension est situé sur la droite.
Insérez-le dans le trou d'admission et fixez-le à l'aide
d'attaches-câbles:
c
b
a
a Câblage basse tension
b Câblage haute tension
c Alimentation principale
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
3 4
X5M
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
7.8.13 Raccordement de l'alimentation électrique
du boîtier optionnel
1 Raccordez la borne du boîtier optionnel X1M à la borne du
boîtier de commande X1M.
X2M
A4P A4P
X1M X1M
1 2 3 1
X8M
1 GND
2 L
3 N
2 Fixez le câble avec des attaches sur les supports d'attaches
pour garantir un relâchement de la contrainte et s'assurer qu'il
n'entre PAS en contact avec des bords tranchants.
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
7.8.14 Raccordement du câble d'interconnexion
entre le boîtier optionnel et le boîtier de
commande
1 Raccordez les connecteurs contenus dans le sac des
accessoires à la borne A1P sur X5A des CCI du boîtier de
commande et du boîtier optionnel.
2 Raccordez les connecteurs à l'aide d'un câble non fourni.
a
X5A
A4P
a Connecteurs (accessoire)
b Câble d'interconnexion (non fourni)
7 Installation
X2M
2 3
X8M
b a
X5A
A4P
Guide de référence installateur
49
