7.6
Montage du chauffage d'appoint
7.6.1
À propos du montage du chauffage
d'appoint
REMARQUE
▪ Le chauffage d'appoint peut uniquement être installé et
utilisé en combinaison avec l'unité extérieure et le
boîtier de commande RKCB07CAV3.
▪ Le chauffage d'appoint peut uniquement être branché
sur la sortie d'eau du chauffage de l'unité extérieure.
Tout autre branchement est INTERDIT.
▪ Un seul chauffage d'appoint peut être branché sur
l'unité extérieure. Brancher plusieurs kits de chauffage
en série ou en parallèle est INTERDIT.
7.6.2
Précautions de montage du chauffage
d'appoint
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.6.3

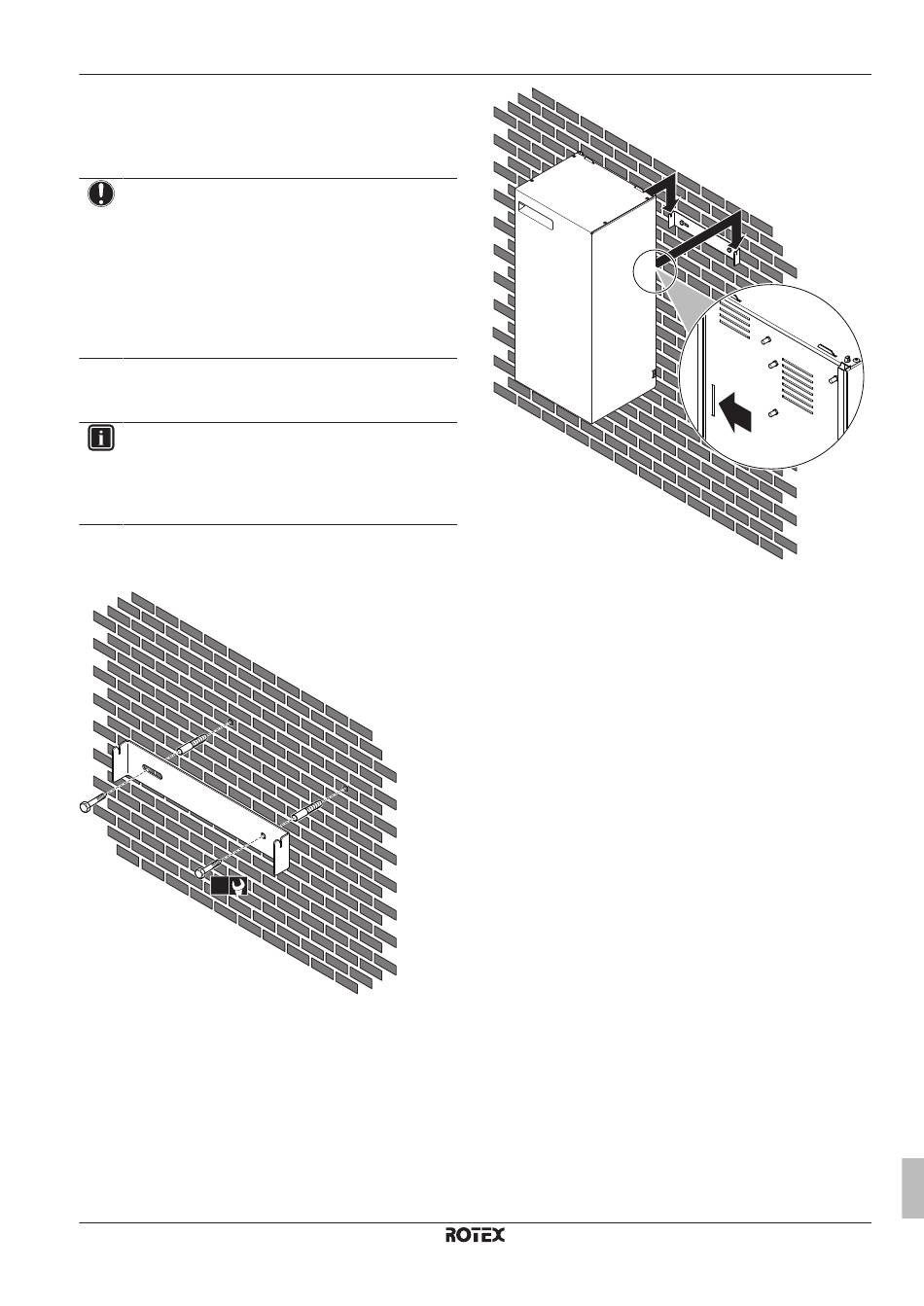

Installation du chauffage d'appoint
1 Fixez le support mural au mur avec des vis M5.
2×
2 Suspendez le chauffage d'appoint au support mural.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
3 Notez l'emplacement du trou au niveau de la partie inférieure
du chauffage d'appoint.
4 Retirez le chauffage d'appoint du support mural.
5 Percez un trou pour la vis du bas et insérez une cheville.
6 Suspendez le chauffage d'appoint au support mural. Assurez-
vous qu'il est correctement fixé.
7 Fixez la partie inférieure du chauffage d'appoint au mur à l'aide
d'une vis M5.
7.7
Raccordement de la tuyauterie
d'eau
7.7.1
À propos du raccordement de la
tuyauterie d'eau
Avant de raccorder la tuyauterie d'eau
Vérifiez que l'unité extérieure est montée. Le cas échéant, vérifiez
également que le boîtier de commande et le chauffage d'appoint
sont montés.
Ordre de montage habituel
Le raccordement de la tuyauterie d'eau se déroule généralement de
la manière suivante:
1
Raccordement de la tuyauterie d'eau à l'unité extérieure
2
Raccordement de la tuyauterie d'eau du chauffage d'appoint et/
ou du ballon d'eau chaude sanitaire (le cas échéant)
3
Remplissage du circuit d'eau
4
Protection du circuit d'eau contre le gel (ajout de glycol)
5
Remplissage du ballon d'eau chaude sanitaire (le cas échéant)
6
Isolation de la tuyauterie d'eau
7 Installation
Guide de référence installateur
39
