6 Préparation

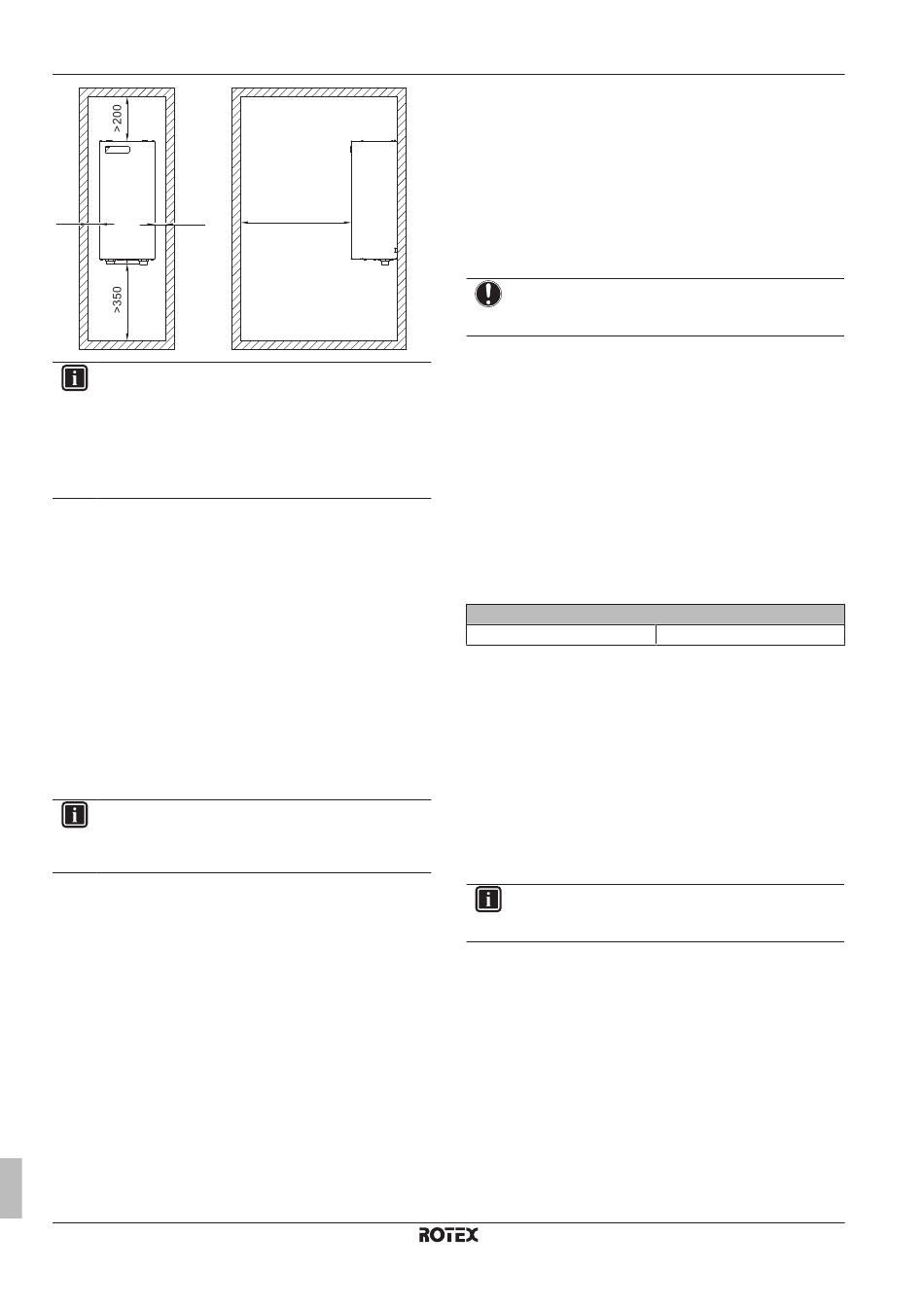

>50 >50
INFORMATIONS
Si le chauffage d'appoint est installé dans un système
réversible (RBLQ05+07CAV3) et que le kit de vannes
EKMBHBP1 fait partie du système, un espace supérieur à
celui indiqué ci-dessus peut être nécessaire sous le
chauffage d'appoint. Pour plus d'informations, reportez-
vous à la section "7.7.5 À propos du kit de vannes" à la
page 41.
▪ Le chauffage d'appoint est conçu pour être installé sur un mur, à
l'intérieur uniquement. Veillez à ce que la surface d'installation soit
un mur ininflammable, plat et vertical.
▪ Le chauffage d'appoint est conçu pour fonctionner dans une plage
de températures ambiantes de 5~30°C.
N'installez PAS le chauffage d'appoint dans les endroits suivants:
▪ Des zones sensibles au bruit (près d'une chambre, par exemple)
afin que le bruit de fonctionnement ne dérange personne.
▪ Des lieux particulièrement
maximale=85%), comme une salle de bains, par exemple.
▪ Dans des lieux pouvant geler.
6.3 Préparation de la tuyauterie d'eau
6.3.1

Exigences pour le circuit d'eau

INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
▪ Raccordement de la tuyauterie – Législation. Effectuez tous les
raccords de la tuyauterie conformément à la législation applicable
et aux instructions du chapitre "Installation", en respectant l'entrée
et la sortie d'eau.
▪ Raccordement de la tuyauterie – Force. Ne forcez PAS lors du
raccordement de la tuyauterie. La déformation de la tuyauterie
peut entraîner un mauvais fonctionnement de l'unité.
▪ Raccordement de la tuyauterie – Outils. Utilisez uniquement
des outils adaptés à la manipulation du laiton, qui est un matériau
souple. Le non-respect de cette consigne entraînera la
détérioration des tuyaux.
Guide de référence installateur
28
>500
humides (humidité relative
des consignes et
▪ Raccordement de la tuyauterie – Air, humidité, poussière. La
présence d'air, d'humidité ou de poussière dans le circuit peut
entraîner des dysfonctionnements. Pour éviter cela:
▪ Utilisez uniquement des tuyaux propres.
▪ Maintenez l'extrémité du tuyau vers le bas lors du retrait des
bavures.
▪ Couvrez l'extrémité du tuyau lors de son insertion dans un mur
afin d'éviter toute pénétration de poussière et/ou de particules.
▪ Utilisez un enduit d'étanchéité pour raccords filetés adapté pour
assurer l'étanchéité des raccords.
REMARQUE
En cas de présence de glycol dans le système, veillez à ce
que l'enduit d'étanchéité utilisé soit résistant au glycol.
▪ Circuit fermé. Utilisez UNIQUEMENT l'unité extérieure dans un
circuit d'eau fermé. L'utilisation de l'unité dans un circuit d'eau
ouvert entraînera une corrosion excessive.
▪ Longueur de la tuyauterie. Il est recommandé d'éviter les
longueurs importantes de tuyauterie entre le ballon d'eau chaude
sanitaire et le point d'arrivée de l'eau chaude (douche, baignoire,
etc.), ainsi que les culs-de-sac.
▪ Diamètre de tuyauterie. Sélectionnez un diamètre de tuyauterie
d'eau adapté au débit d'eau requis et à la pression statique
externe disponible de la pompe. Reportez-vous à la section
"14 Données techniques" à la page 97
pression statique externe de l'unité extérieure.
▪ Débit d'eau. Un débit minimal de 12 l/min doit être garanti. S'il est
inférieur, le système arrêtera de fonctionner et affichera l'erreur
7H.
Débit minimal requis
Modèles 05+07
▪ Composants non fournis – Eau et glycol. Utilisez uniquement
des matériaux compatibles avec l'eau (et, si applicable, avec le
glycol) utilisée dans le circuit et avec les matériaux utilisés dans
l'unité extérieure.
▪ Composants non fournis – Pression et température de l'eau.
Veillez à ce que tous les composants de la tuyauterie fournie sur
place puissent résister à la pression et à la température de l'eau.
▪ Pression d'eau. La pression d'eau maximale est de 3 bars.
Prenez des dispositions adaptées au niveau du circuit d'eau pour
veiller à ce que la pression maximale ne soit PAS dépassée.
▪ Température d'eau La tuyauterie installée et les accessoires de
tuyauterie (vannes, raccords, etc.) DOIVENT résister aux
températures suivantes.
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
pour les courbes de
12 l/min
