7 Installation
(a) Équipement conforme à la norme EN/IEC 61000-3-12
(norme technique européenne/internationale définissant les
seuils pour les courants harmoniques produits par les
équipements raccordés à des systèmes basse tension
publics, avec un courant d'entrée de >16 A et ≤75 A par
phase).
(b) Cet équipement est conforme à la norme EN/
IEC 61000‑3‑11 (norme technique européenne/
internationale définissant les seuils pour les variations de
tension, les fluctuations de tension et les oscillations dans
les systèmes d'alimentation basse tension publics pour
équipements avec courant nominal de ≤75 A), à condition
que l'impédance du système Z
Z au point d'interface entre l'alimentation de l'utilisateur
max
et le système public. L'installateur ou l'utilisateur de
l'équipement a pour responsabilité, en consultation avec
l'opérateur du réseau de distribution, si nécessaire, de
veiller à ce que l'équipement soit uniquement raccordé à
une alimentation avec une impédance de système Z
inférieure ou égale à Z

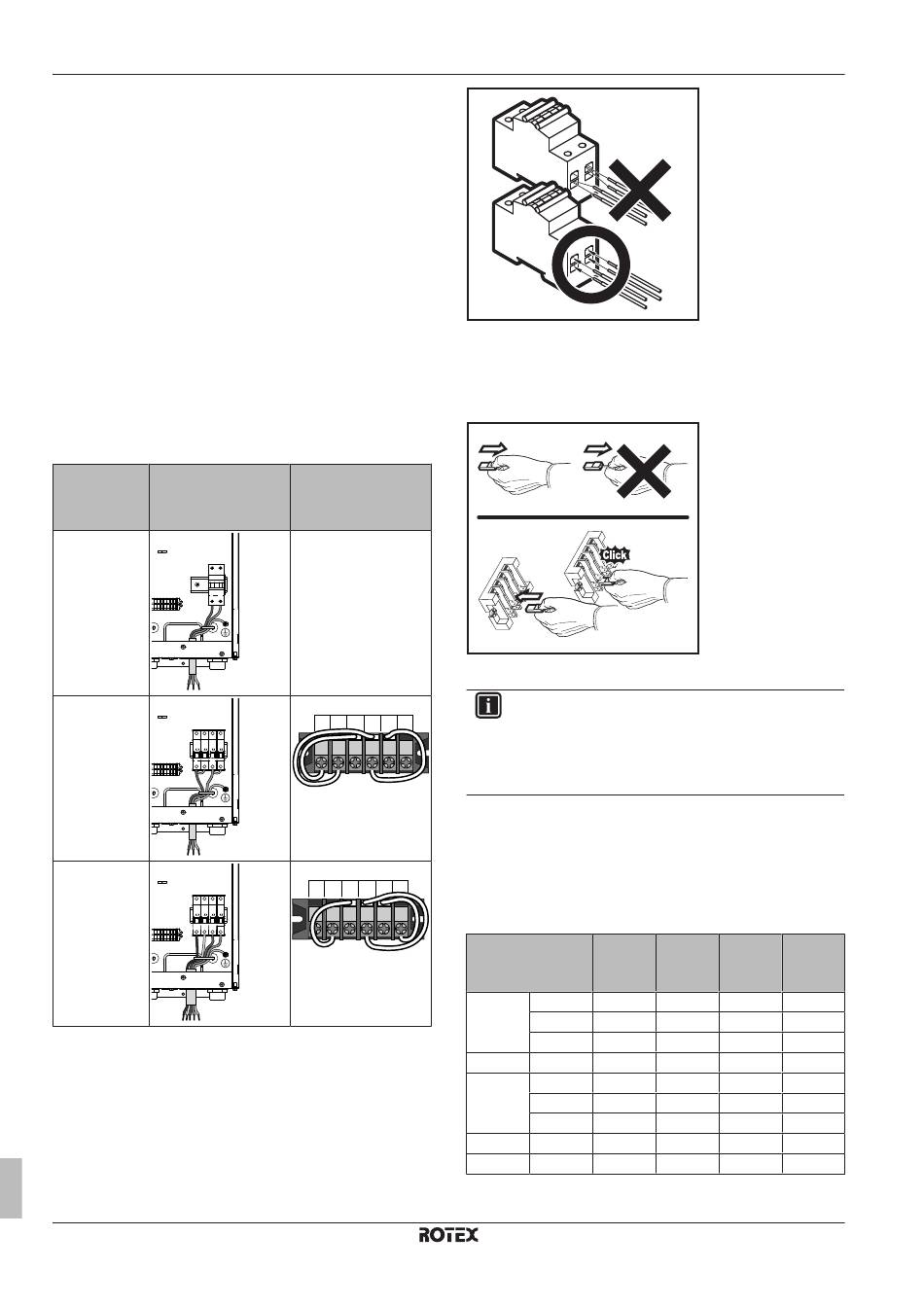

1 Raccordez l'alimentation électrique du chauffage d'appoint.
Pour les modèles *3V, un fusible à deux pôles est utilisé pour
F1B. Pour les modèles *9W, un fusible à 4 pôles est utilisé pour
F1B.
2 Modifiez le raccord de la borne X14M si nécessaire.
Type de Raccords à
chauffage l'alimentation
d'appoint électrique du
chauffage d'appoint
3 kW 1~ 230 V
(*3V)
F1B
L N L N
3 kW 1~ 230 V
(*9W)
F1B
6 kW 1~ 230 V
(*9W)
L L N N
6 kW 3N~ 400 V
(*9W)
F1B
9 kW 3N~ 400 V
(*9W)
L1 L2 L3
Remarque spéciale pour les fusibles:
Guide de référence installateur
52
soit inférieure ou égale à
sys
sys
.
max
Raccords aux bornes
—
X14M
1 2 3 4 5 6
X14M
1 2 3 4 5 6
Remarque spéciale pour les bornes:
Comme indiqué dans le tableau ci-dessus, les raccords aux bornes
X6M et X7M doivent être modifiés pour la configuration d'un
chauffage d'appoint. Reportez-vous à l'illustration ci-dessous lors de
la manipulation des bornes.
3 Fixez le câble avec les attaches sur les supports d'attaches.
INFORMATIONS
Pour plus d'informations
chauffages d'appoint et pour connaître la procédure de
configuration du chauffage d'appoint, reportez-vous au
chapitre "Configuration" du manuel d'installation de l'unité
extérieure.
Il est possible de faire des erreurs de câblage lors de la connexion
du chauffage d'appoint. Pour détecter les éventuelles erreurs de
câblage sur le modèle *9W, il est fortement recommandé de
mesurer la valeur de résistance des éléments du chauffage. Selon
les différents types de chauffage d'appoint, les valeurs de résistance
suivantes (reportez-vous au tableau ci-dessous) doivent être
mesurées. Mesurez TOUJOURS la résistance sur les attaches des
contacteurs K1M, K2M et K5M.
3 kW
1~ 230 V
K1M/1 K5M/13 52,9 Ω
K1M/3 ∞
K1M/5 ∞
K1M/3 K1M/5 26,5 Ω
K2M/1 K5M/13 ∞
K2M/3 ∞
K2M/5 ∞
K2M/3 K2M/5 52,9 Ω
K1M/5 K2M/1 ∞
Exemple de mesure de résistance entre K1M/1 et K5M/13:
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
concernant les types de
6 kW 6 kW 9 kW
1~ 230 V 3N~ 3N~
400 V 400 V
52,9 Ω ∞ ∞
∞ 105,8 Ω 105,8 Ω
∞ 105,8 Ω 105,8 Ω
26,5 Ω 105,8 Ω 105,8 Ω
26,5 Ω ∞ ∞
∞ 52,9 Ω 52,9 Ω
∞ 52,9 Ω 52,9 Ω
52,9 Ω 52,9 Ω 52,9 Ω
∞ ∞ ∞
