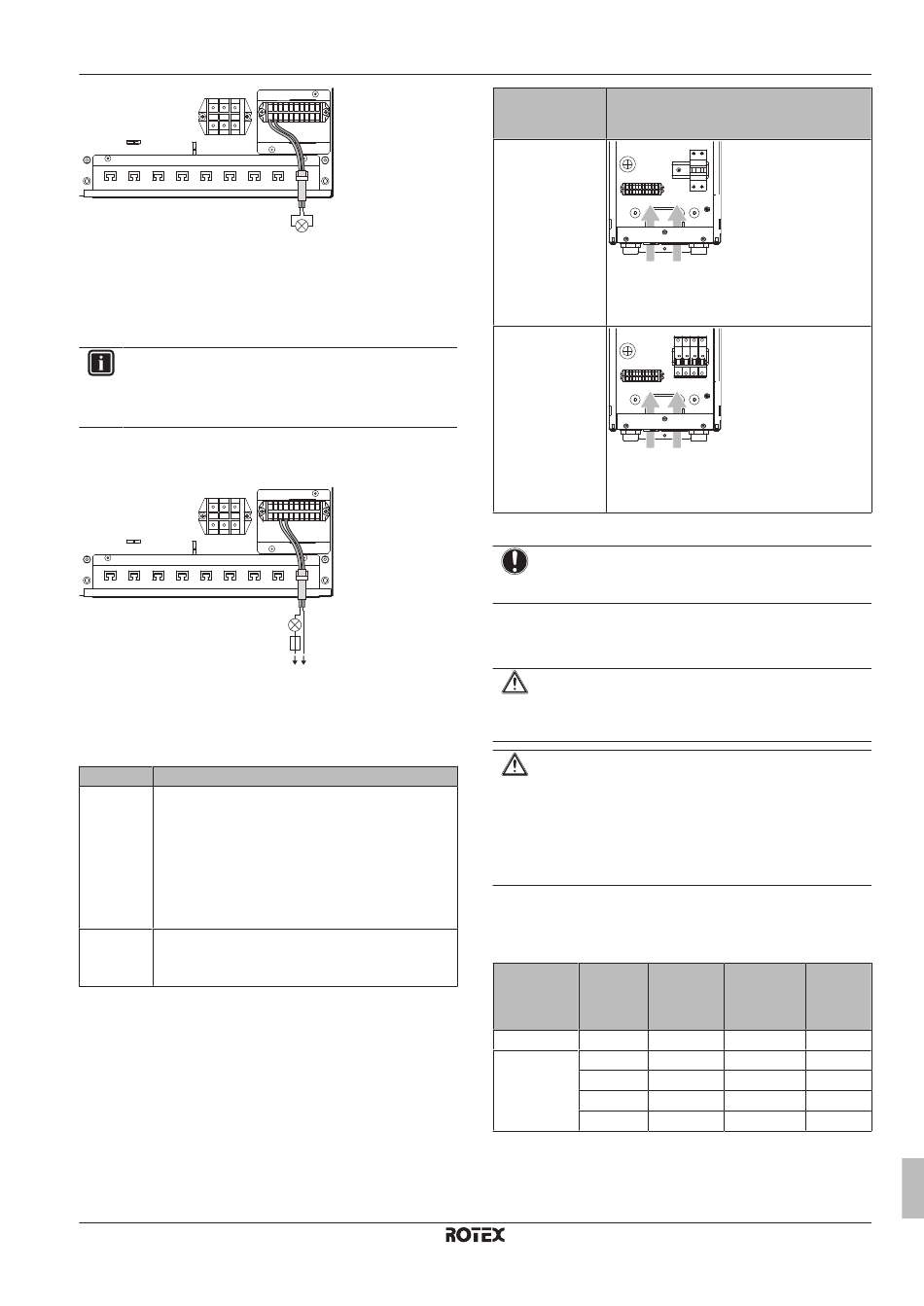

Raccordement Du Basculement Vers La Source De Chaleur Externe; Raccordement Du Câblage Électrique Sur Le Chauffage D'appoint; Raccordement De L'alimentation Électrique Du Chauffage D'appoint - Rotex HPSU RBLQ05 Guide De Référence Installateur

Basse température monobloc
Table des Matières

Publicité

X1M
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.8.19
Raccordement du basculement vers la
source de chaleur externe
INFORMATIONS
▪ Nécessite un boîtier optionnel RK2CB07CAV3.
▪ Pour
être
connecté
RK2CB07CAV3.
1 Raccordez le câble de basculement vers la source de chaleur
externe aux bornes adaptées comme indiqué sur l'illustration ci-
dessous.
X1M
2 Fixez le câble avec les attaches sur les supports d'attaches.
7.8.20
Raccordement du câblage électrique sur
le chauffage d'appoint
Disposition Câbles possibles (selon les options installées)
a
▪ Thermistance
(interconnexion avec la boîte de commande
Basse
RKCB07CAV3)
tension
▪ Protection thermique du kit de chauffage d'appoint
(interconnexion avec la boîte de commande
RKCB07CAV3)
▪ Raccordement du kit de chauffage d'appoint (vers la
boîte de commande RKCB07CAV3)
b
▪ Alimentation principale
Haute
tension
1 Insérez le câblage par le bas du chauffage d'appoint.
2 À l'intérieur du chauffage d'appoint, raccordez le câblage de la
manière suivante:
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
1 2
X8M
au
boîtier
optionnel
4 3
X8M
L N
du
kit
de
chauffage
d'appoint
Type de
chauffage
d'appoint
*3V
a
*9W
a
3 Fixez le câblage avec les attaches sur les supports d'attaches.
REMARQUE
Une distance d'au moins 25 mm doit être respectée entre
les câbles de haute et de basse tension.
7.8.21
Raccordement de l'alimentation électrique
du chauffage d'appoint
ATTENTION
Pour garantir la bonne mise à la terre de l'unité, raccordez
toujours l'alimentation électrique du chauffage d'appoint et
le câble de terre.
ATTENTION
Si le système comprend un ballon avec booster ECS
électrique intégré, utilisez un circuit d'alimentation dédié
pour le chauffage d'appoint et le booster ECS. N'utilisez
PAS un circuit d'alimentation utilisé par un autre appareil.
Ce circuit d'alimentation DOIT être protégé à l'aide des
dispositifs de sécurité requis, conformément à la législation
applicable.
La capacité du chauffage d'appoint peut varier en fonction du
modèle. Veillez à ce que l'alimentation électrique soit conforme à la
capacité du chauffage d'appoint, comme indiqué dans le tableau ci-
dessous.
Type de
Capacité
Alimentatio
chauffage
du
n électrique
d'appoint
chauffage
d'appoint
*3V
3 kW
1~ 230 V
*9W
3 kW
1~ 230 V
6 kW
1~ 230 V
6 kW
3N~ 400 V
9 kW
3N~ 400 V
7 Installation
Disposition
b
a Câblage basse tension
b Câblage haute tension
b
a Câblage basse tension
b Câblage haute tension
Courant de
Z
(Ω)
max
fonctionnem
ent maximal
13 A
13 A
(a)(b)
26 A
8,6 A
13 A
Guide de référence installateur
51
