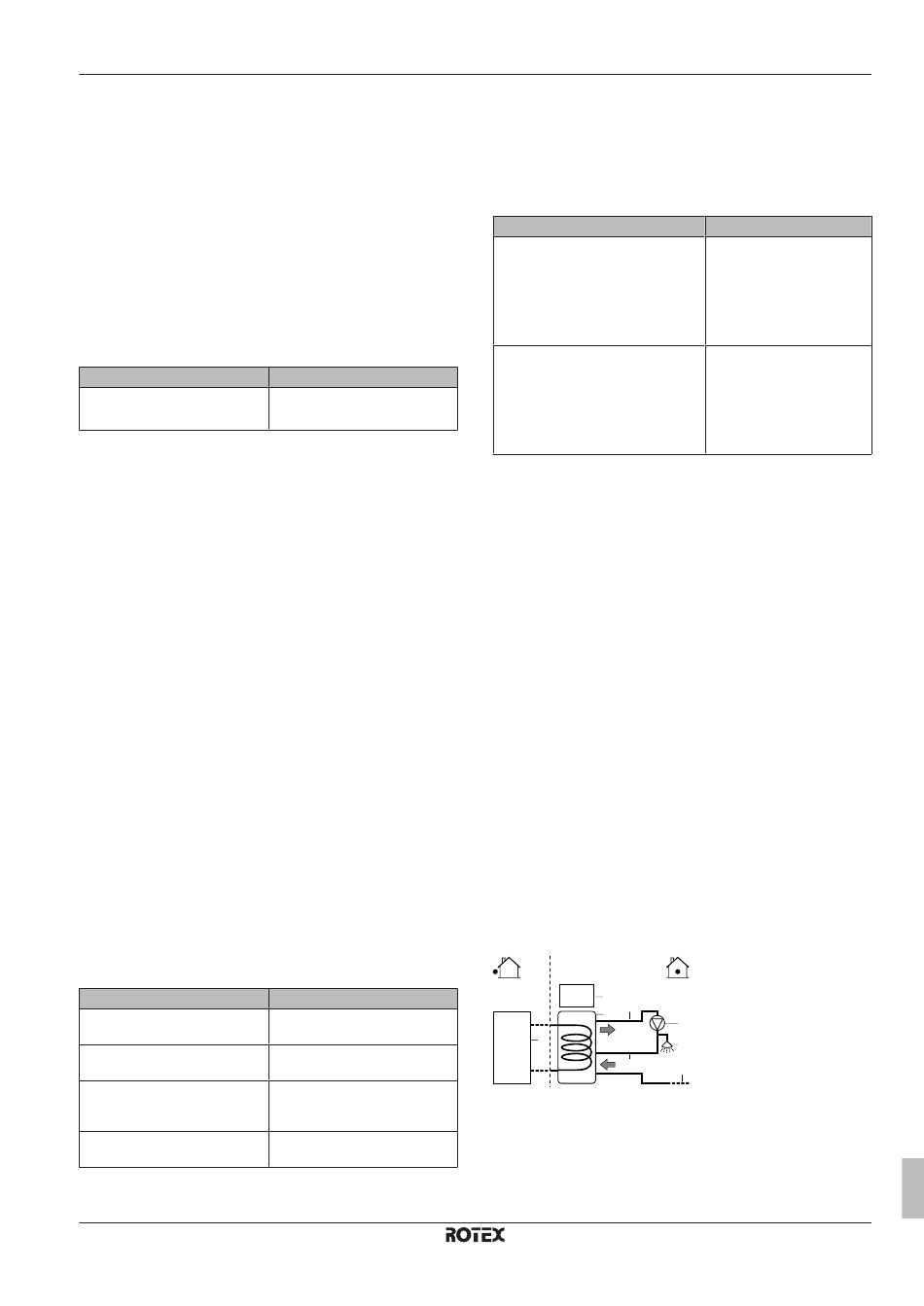

5.4.2
Sélection du volume et de la température
souhaitée pour le ballon ECS
Nous avons la sensation que l'eau est chaude lorsque sa
température atteint 40°C. La consommation ECS est donc toujours
exprimée en tant que volume d'eau chaude à 40°C. Vous pouvez
cependant sélectionner une température plus élevée pour le ballon
ECS (exemple: 53°C), l'eau chaude est alors mélangée à de l'eau
froide (exemple: 15°C).
La sélection du volume et de la température souhaitée pour le ballon
ECS consiste à:
1
déterminer la consommation ECS (volume d'eau chaude à
40°C),
2
déterminer le volume et la température souhaitée pour le ballon
ECS.
Volumes de ballon d'eau chaude sanitaire possibles
Type
Ballon d'eau chaude sanitaire
autonome
Conseils pour économiser l'énergie
▪ Si la consommation ECS est chaque jour différente, vous pouvez
établir un programme hebdomadaire avec les différentes
températures de ballon ECS souhaitées pour chaque jour.
▪ Plus la température souhaitée pour le ballon ECS est faible, plus
les économies réalisées sont importantes. Si vous choisissez un
grand ballon ECS, vous pouvez réduire la température souhaitée.
▪ La pompe à chaleur peut produire une eau chaude sanitaire à
55°C maximum (50°C en cas de faible température extérieure). La
résistance électrique intégrée à la pompe à chaleur peut
augmenter cette température. Cela consomme cependant
davantage d'énergie. ROTEX vous recommande de régler la
température souhaitée pour le ballon ECS sur une valeur
inférieure à 55°C de manière à ne pas utiliser la résistance
électrique.
▪ Plus la température extérieure est élevée, meilleures sont les
performances de la pompe à chaleur.
▪ S les tarifs énergétiques sont les mêmes le jour et la nuit,
ROTEX vous recommande de chauffer le ballon ECS pendant
la journée.
▪ S les tarifs énergétiques sont moins élevés la nuit, ROTEX
vous recommande de chauffer le ballon ECS pendant la nuit.
▪ Lorsque la pompe à chaleur produit de l'eau chaude sanitaire, elle
ne peut chauffer une pièce. Si vous avez besoin à la fois d'eau
chaude sanitaire et de chauffage, ROTEX vous recommande de
produire l'eau chaude sanitaire pendant la nuit lorsque la
demande de chauffage est moindre.
Détermination de la consommation ECS
Répondez aux questions suivantes et calculez la consommation
ECS (volume d'eau chaude à 40°C) en utilisant les volumes d'eau
types:
Question
Combien de douches sont
nécessaires par jour?
Combien de bains sont
nécessaires par jour?
Combien d'eau est nécessaire
par jour au niveau de l'évier de la
cuisine?
Y a-t-il d'autres besoins en eau
chaude sanitaire?
Exemple: si la consommation ECS quotidienne d'une famille
(4 personnes) est la suivante:
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
Volumes possibles
▪ 300 l
▪ 500 l
Volume d'eau type
1 douche = 10 minutes × 10 l/
minute = 100 l
1 bain = 150 l
1 évier = 2 minutes × 5 l/minute =
10 l
—
5 Consignes d'application
▪ 3 douches
▪ 1 bain
▪ 3 éviers pleins
La consommation ECS est donc (3×100 l)+(1×150 l)+(3×10 l)=480 l.
Détermination du volume et de la température souhaitée pour le
ballon ECS
Formule
V
=V
+V
×(T
−40)/(40−T
)
1
2
2
2
1
V
=V
×(40−T
)/(T
−T
)
2
1
1
2
1
V
consommation ECS (volume d'eau chaude à 40°C)
1
V
volume du ballon ECS requis en cas de chauffage unique
2
T
température du ballon ECS
2
T
température de l'eau froide
1
5.4.3
Installation et configuration – ballon ECS
▪ Pour les consommations ECS importantes, vous pouvez chauffer
le ballon ECS plusieurs fois dans la journée.
▪ Pour atteindre la température souhaitée pour le ballon ECS, vous
pouvez utiliser les sources d'énergie suivantes:
▪ cycle thermodynamique de la pompe à chaleur,
▪ booster ECS électrique.
▪ Pour plus d'informations au sujet de:
▪ l'optimisation de la consommation d'énergie pour la production
d'eau
chaude
sanitaire,
"8 Configuration" à la
page 54.
▪ la connexion du câblage électrique du ballon d'eau chaude
sanitaire au boîtier de commande RKCB07CAV3, reportez-vous
au manuel d'installation du ballon d'eau chaude sanitaire.
▪ le raccordement de la tuyauterie d'eau du ballon d'eau chaude
sanitaire à l'unité extérieure, reportez-vous au manuel
d'installation du ballon d'eau chaude sanitaire.
5.4.4
Pompe ECS pour l'eau chaude
instantanée
Installation
d
g
b
a
h
a
Unité extérieure
b
Ballon d'eau chaude sanitaire
c
Pompe à eau chaude sanitaire
d
Boîtier de commande
e
Douche
f
Eau froide
g
Sortie de l'eau chaude sanitaire
h
Raccord de recirculation
Exemple
Si:
▪ V
=180 l
2
▪ T
=54°C
2
▪ T
=15°C
1
Alors V
=280 l
1
Si:
▪ V
=480 l
1
▪ T
=54°C
2
▪ T
=15°C
1
Alors V
=307 l
2
reportez-vous
à
la
section
c
e
f
Guide de référence installateur
21
