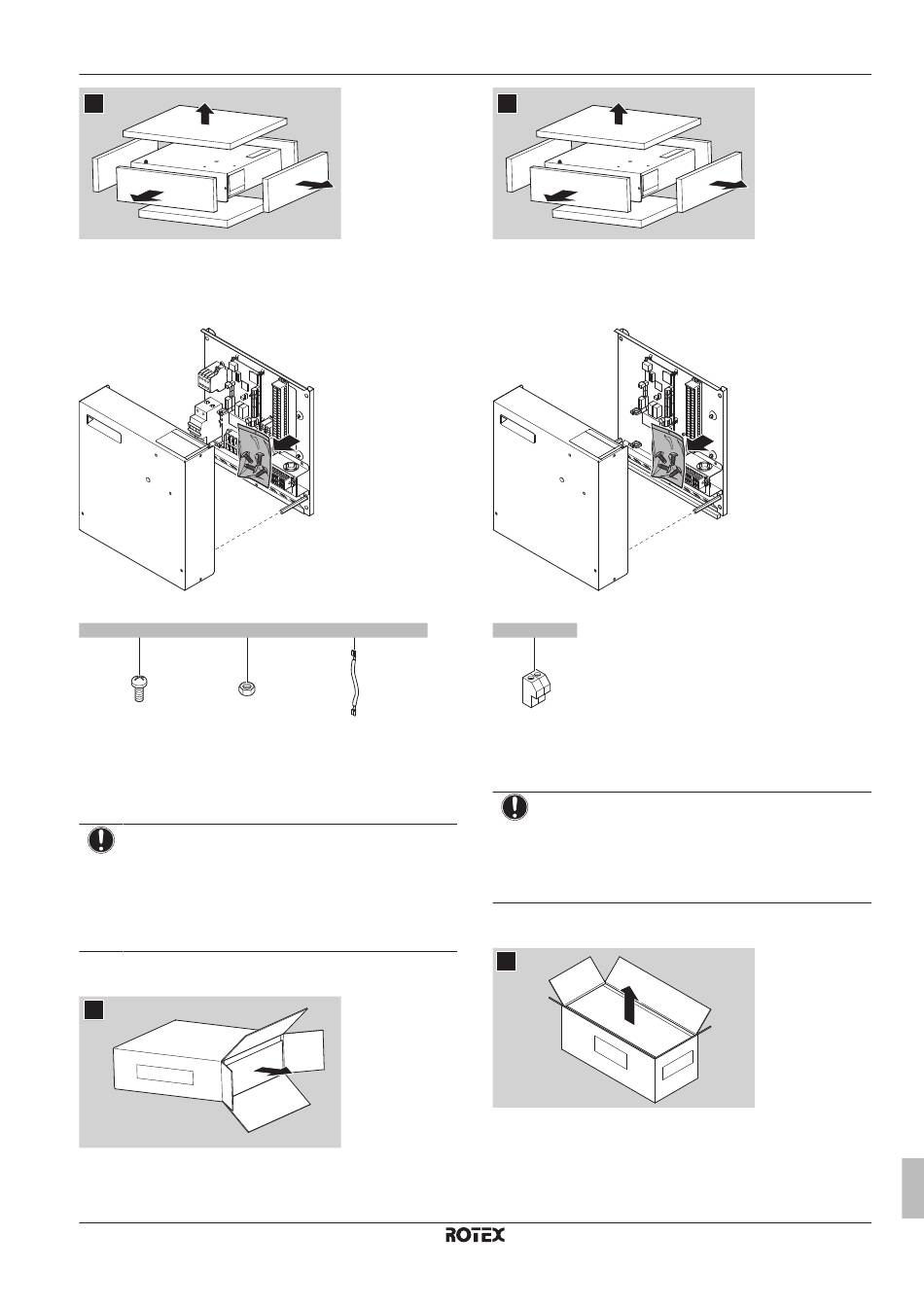

3.3.2 Retrait des accessoires du boîtier de
commande
1 Ouvrez le boîtier de commande.
2 Retirez les accessoires.
a b
2× 2×
a Boulons M4 pour l'interface utilisateur
b Écrous M4 pour l'interface utilisateur
c Câbles pour le relais du booster ECS de l'eau chaude
sanitaire
3.4 Boîtier optionnel
REMARQUE
▪ Le boîtier optionnel RK2CB07CAV3 est une option et
peut uniquement être utilisé en association avec les
unités extérieures
RBLQ05+07CAV3.
▪ Pour utiliser le boîtier optionnel, le système doit inclure
le coffret électrique en option RKCB07CAV3.
3.4.1 Déballage du boîtier optionnel
1
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU basse température monobloc
4P415097-1 – 2015.08
c
2×
RDLQ05+07CAV3 et
2
3.4.2 Retrait des accessoires du boîtier
optionnel
1 Ouvrez le boîtier optionnel.
2 Retirez les accessoires.
a
2×
a Connecteurs pour le câble d'interconnexion entre le boîtier
optionnel et le boîtier commande RKCB07CAV3.
3.5

Chauffage d'appoint

REMARQUE
▪ Le chauffage d'appoint est une option et peut
uniquement être utilisé en association avec les unités
extérieures RDLQ05+07CAV3 et RBLQ05+07CAV3.
▪ Pour utiliser le chauffage d'appoint, le système doit
inclure le coffret électrique en option RKCB07CAV3.
3.5.1 Déballage du chauffage d'appoint
1
