7.2 Purge d'air de l'installation
AVERTISSE-
MENT
Risque de brûlures dues à l'écoulement de liquide chaud
ou de vapeur sur la vanne de purge d'air ou en cas de
contact avec le dispositif de purge.
Ne purger l'installation qu'à des températures < 50 °C au
thermomètre rouge.

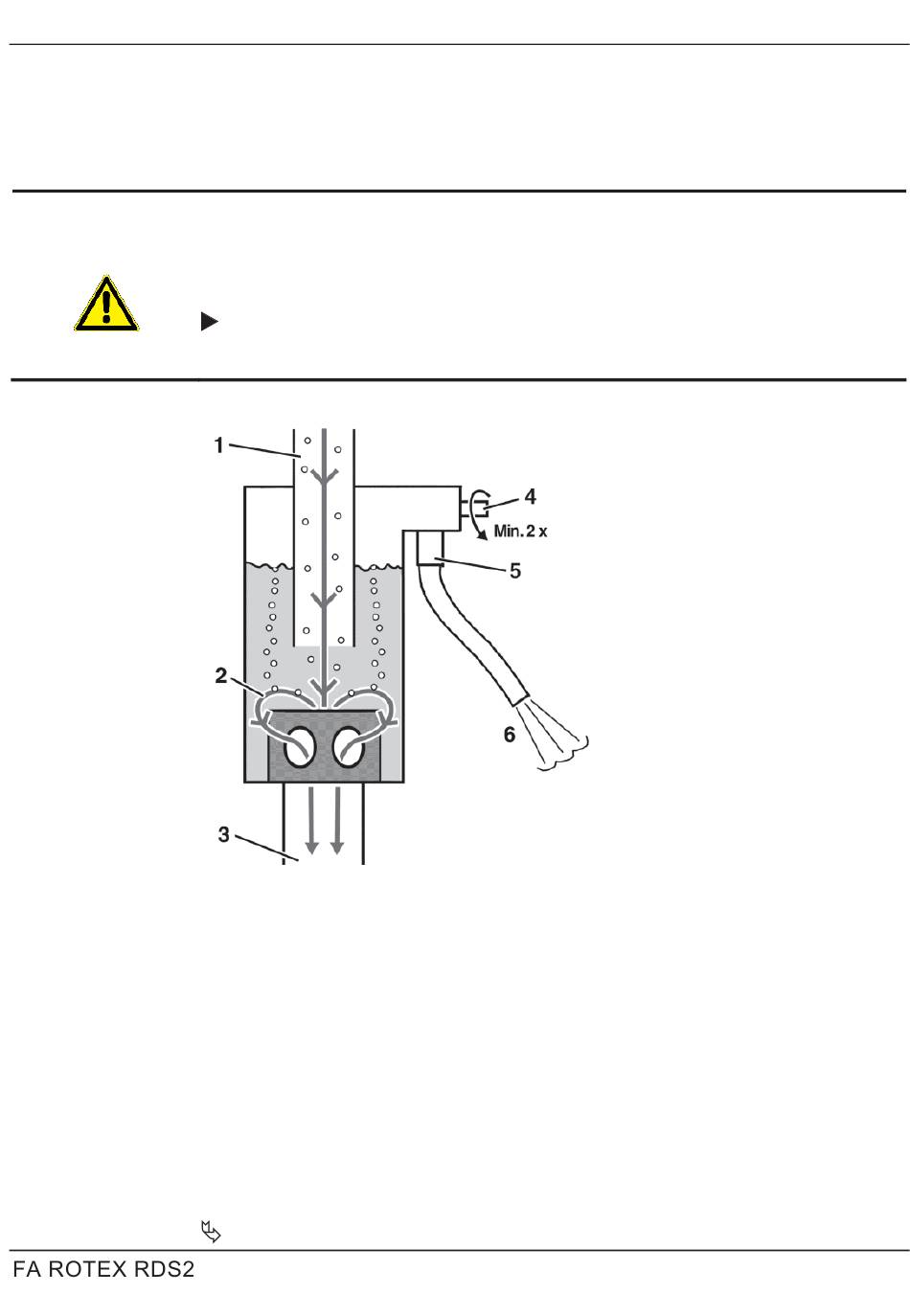

Fig. 8 : Fonctionnement du dispositif de purge
Le liquide solaire arrive d'en haut (1) pour s'écouler dans le
dispositif de purge. Le liquide solaire tombe, les bulles d'air
qu'il contient sont séparées et se déportent vers le haut. L'air
se dirige vers la partie supérieure du dispositif de purge. L'air
peut être évacué de l'installation par évacuation manuelle :
Diriger le tuyau de la vanne de purge (5) vers un réservoir
1.
collecteur.
Ouvrir la soupape (4).
2.
L'air séparé s'échappe du dispositif de purge.
- 06/2015
1 Liquide solaire avec
air
2 Sens d'écoulement
du liquide solaire
3 Liquide solaire purgé
4 Soupape
5 Vanne de purge d'air
avec tuyau
6 Air séparé
Service
23
